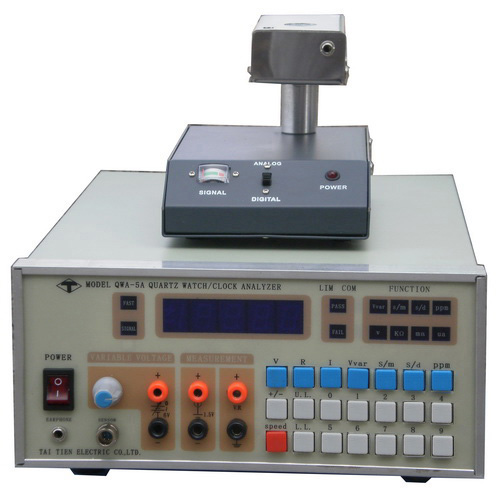

QWA-5鐘表時差測試儀，時鐘分析儀

一、概述

   QWA-5鐘表時差測試儀，時鐘分析儀目前應用于鐘表與計時器界廣、功能強的利器，運用的范圍非常的廣泛，例如用作石英晶體、指針式石英鐘表、數字式石英鐘表等的準確度測試；此外，它還可以測量馬達線圈，燈阻，消耗電流與消耗功率，以及檢測鐘表內IC等等，并內附有可調電源0---6V，這些可使您檢修測試及生產時非常方便。

◆QWA-5鐘表時差測試儀，時鐘分析儀廣泛用于石英鐘表工業屆的精密測量的儀器,主要用于測量鐘表用的石英晶體頻率的精度,及測量各類石英鐘表,主機板,PDA,DSC,筆記本電腦時間準確度的儀器.

◆QWA-5鐘表時差測試儀，時鐘分析儀可以測量鐘表的日誤差,月誤差以及用PPM顯示的鐘表及表晶的誤差,探棒型附機的探棒適用于各種成品和半成品的測試.

◆ QWA-5鐘表時差測試儀，時鐘分析儀具有很高的可靠度和穩定度,適用于各式各樣的生產環境,能在較寬的環境溫度下保持穩定度在0.5PPM以內.

二、參數說明

1. 測量范圍：適用于使用32.768khz晶振的時鐘電路，如電子計時器、電子溫控器、電子秤、遙控器及各類電子鐘表等。
2. 電源電壓：220V AC  50HZ 60HZ
3. 基準頻率：16.384MHZ TCXO
4. 精度：優于0.4ppm
5. 量程：PPm(百萬分之一誤差率)，s/d(每日誤差)，s/m(每月誤差）
6. 信號強度指示： 使用直觀
7. 電源開關方式：硬開關
8. 報警設定范圍：正負220ppm
9. 感測器平面型
10. 體積：260×120×220（mm）
11. 重量：3.5kg
12. 外殼：豪華型鋁合金外殼
13. 顯示方式：四位4位數碼管顯示
14. 處理器：AVR快速型

三、測試說明

1. 時間精度測量

S/D每日快（ ）或慢（-）若干秒S/M每月快（ ）或慢（-）若干秒

PPM相對于標準頻率32768Hz百萬分之幾的誤差。

此三種方式可以依個人需求轉換

本時鐘晶體內部時基為TCXO10MHz，精確度優于0.5PPM，加選OCXO，精度優于0.05ppm

2. 石英晶體精度測量

此測試可以確定石英晶體（32,768Hz）好壞及精確性，測式程序如下：

①、 將附機上ANALOG/DIGITAL開關置于DIGITAL。

②、將石英晶體插于附機上之插座內。

③、 看訊號指示燈是否亮著，若明亮則石英晶體是好的，若不亮或時亮?xí)r暗則表示石英晶體是壞的。

④、 如石英晶體在動作中，按SPEED鍵，選擇到FAST（快速測量），FAST燈亮。

⑤、 按PPM鍵（即單位選至PPM）并讀取顯示上之值。

3. 指針式鐘表（指有秒針且每秒鐘動一次的鐘表）

①、機上ANALOG/DIGITAL開關置于ANALOG

②、將待測表置于附機之感應區，并稍稍移動待測物直至訊號表上的指針穩定的每秒來回?cái)[動一次。

③、按SPEED鍵，此時顯示屏?xí)@示數字（若不顯示，則表示是快速測試，FAST燈會亮，此時請?jiān)侔匆淮?/span>SPEED鍵，即變?yōu)槁贉y試，顯示屏?xí)爽F(xiàn)數字），若顯示數字為10 5。，表示此時，測試速度為10秒， 數字“5”表示為單位秒的“S”（SECOND），而非“5”，繼續進行下一步。

④、從顯示屏上，讀取測量值，“ ”表示表快了，“-”表示表慢了。

4. 數位式石英鐘表測試（指沒有秒針的鐘表（包括電子表））

①、 將附機上ANALOG/DIGITAL開關置于DIGITAL

②、 將待測表置于附機上之感應區。

③、 測試速度可選擇FAST，亦可選擇10秒。

④、 按S/M，S/D，PPM，選擇適應的測量單位 。

⑤、 從顯示屏上讀取測量值，“ ”表示表快了，“-”表示表慢了。

四、面板介紹

                              QWA-5A后蓋板

1. 1.信號指示燈
2. 2.快慢檔指示燈
3. 3.顯示區
4. 4.不通過指示燈
5. 5.通過指示燈
6. 6.電壓測量檔
7. 7.電壓輸出
8. 8.電阻測量檔
9. 9.S/M月誤差
10. 10.mA 檔
11. 11.s/d 日誤差
12. 12.uA 微安檔
13. 13.PPM
14. 14.電源開關
15. 15.傳感器接口
16. 16.輸出電壓調節
