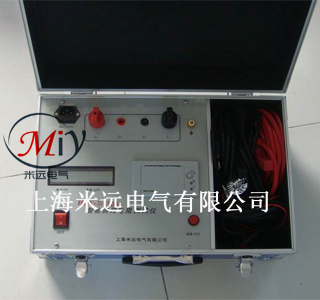

HLY-III-100A回路電阻測試儀

     上海米遠電氣有限公司是致力于回路電阻測試儀、直流電阻測試儀、直流高壓發生器、高壓試驗變壓器研發、生產、銷售的高新技術企業，公司擁有堅實的技術力量，在產品結構、軟、硬件和電氣控制等多項核心技術中積累了豐富的項目經驗，以新穎的設計、優質的產品取悅于用戶。

一、產品規格：

     按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于 100A 。對此我公司按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。采用 0-100A/200A 恒流輸出。最高輸出電壓達 10V （常規儀器的 2-3 倍）可采用載面細的測試線，大大減輕了現場測試人員的勞動強度。測試過程全部由單片控制自動實施，精度高，復測性好，單按鍵操作，簡單易行，測試數據液晶顯示，結果打印。適用于不同的工作環境。
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量 / 打印鍵即可（如電流顯示 A 值小于 100A 后，可通過面板電流微調進行校正）。
⒋ 測量顯示值后，需保存數據，可按測量 / 打印鍵三秒種后即可打印數據。
⒌ 測量結束后，請關掉電源。
⒍ 測試鉗請愛護。


二、回路電阻測試儀性能特點：

     大電流：采用最新開關電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭氧化膜，得到良好的測試結果。

      高穩定性：在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。

     功能強大：電流可在50A，100A中自由選擇，測試時間可在5s~599s內任意設定，克服了其他同類儀器無法設定測量時間或連續工作時間過短的缺陷，遠遠超過了其他同類儀器的性能。

     人機界面友好：通過旋轉鼠標輸入數據，方便快捷，可以自主設置儀器日期、時間，實時保存測量數據，即時打印測量結果。

     多種通信方式：能夠通過RS232串口(9針)或USB數據線與計算機通信，將測量數據上傳至計算機，供試驗人員進一步分析處理。

     高精度：采用雙路高速16位Σ－Δ AD采樣，最新數字信號處理技術，最高分辨力達到0.01μΩ，是目前國內唯一能達到0.01μΩ分辨力且十分穩定的接觸電阻測試儀，性能超過了進口大電流微歐計。

      智能化：使用進口高性能CPU，測量時系統根據信號大小自動切換量程，確保了該產品的測試準確度。過溫保護電路能夠在儀器超過設定溫度時自動停止輸出電流，確保儀器的安全使用。

      高品質：關鍵部件全部采用進口元件，通過巧妙設計的溫度補償電路有效的消除環境溫度對測量結果的影響，接插件的使用增強了抗振性能。

三、操作程序：
⒈ 按四端子接法接線。
⒉ 打開電源。
⒊ 按測量 / 打印鍵即可（如電流顯示 A 值小于 100A 后，可通過面板電流微調進行校正）。
⒋ 測量顯示值后，需保存數據，可按測量 / 打印鍵三秒種后即可打印數據。
⒌ 測量結束后，請關掉電源。
⒍ 測試鉗請愛護。

四、工作原理：

本機內置 100A 開關電源，使之達到恒流 100A 兩套回路實時跟蹤測試。保證測試結果正確。

五、技術指標：

測量范圍： 0-2000μΩ 分辨率： 1 μΩ

測量電流：＞ 200A/DC

測量精度： 0.5 級

顯示方式：液晶顯示、結果打印

工作溫度： -10 ℃ ~50 ℃

工作電流： AC220V ± 10%

體 積： 290 × 280 × 240

重 量： 6.2Kg

主機一臺

附件箱一只（其中）

測試線 1 套 打印紙 2 卷

保險絲 3A 4 只 打印機說明書 1 份

電源線 1 根 產品使用說明書 1 份

產品合格證保修卡 1 份
