南寧供應1xN機械式光開關

這真不是您需要的產品？
品　　牌：
燦輝通信

直接提問 | 回首頁搜
出廠價：
400 元/套

主要規格：
10x10

用　　途：
光纖應用設備

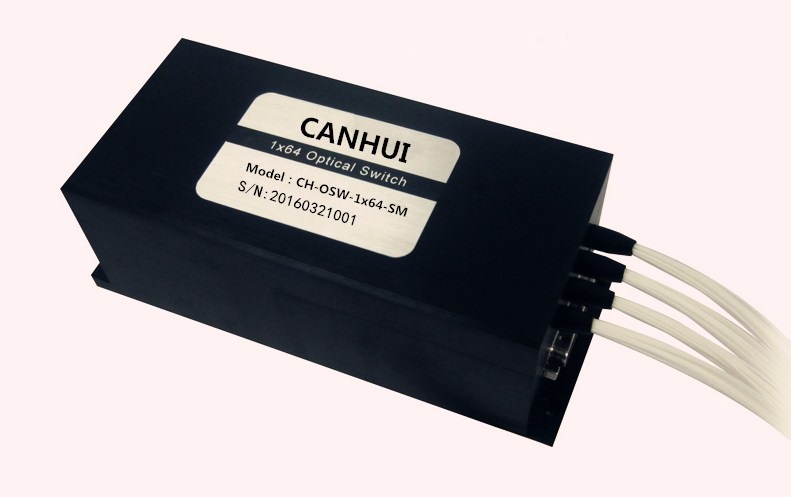

CH-OSW1×N光開關是一種具有切換光路作用的功能器件設備。光纖傳輸系統中、用于多路光監控、LAN、多光源/探測器換接以及以太網絡的保護轉換等。在光纖測試系統中，主要用于光纖及光纖器件測試，網絡測試，野外光纜測試，光纖傳感多點監控系統。性能指標：參數（Parameters）單位（Unit）型號（CH-OSW-1×N）插入損耗（Insertion Loss） dB N≤16 N≤64 N≤128 Typ: 0.6 Max: 1.2 Typ: 1.0 Max: 1.6 波長范圍（Wavelength Range） nm 532~1064 1260 ~ 1650 In測試波長（Test Wavelength） nm 532/650/780/850 1310/1490/1550/1625 回波損耗（Return Loss） dB MM ≥ 35 SM ≥ 50 信道干擾（Crosstalk） dB MM ≥ 70 SM ≥ 70 偏振相關損耗（PDL） dB ≤0.05 波長相關損耗（WDL） dB ≤0.25 溫度相關損耗（TDL） dB ≤0.30 重復性（Repeatability） dB ≤±0.02 工作電壓（Operating Voltage） V 5.0 使用壽命（Lifetime）次 ≥ 107 開關時間（Switching Time） ms ≤9（相鄰通道）傳輸光功率（Optical Power） mW ≤500 工作溫度（Operating Temperature） ℃ -20 ~ +70 存儲溫度（Operating Temperature） ℃ -40 ~ +85 相對濕度（Relative Humidity） % 5 ~ 95 控制方式（control mode） TTL 或 RS-232 或 I2C 外形尺寸（Dimension） mm 135x40x32(N≤16) 135x64x32(N≤16) 184x78x66(N≤64) 184x156x66(N≤128) TTL電平管腳配置 DB-9 公頭： Pin 引腳名稱 I / O 描述 1 D0 Input D0~D3為通道選擇數據位，D0為低位，D3為高位。 2 D1 Input 3 D2 Input 4 D3 Input 5 /RESET Input 低電平復位（0通道），高電平數據位有效。 6 /READY Output 低電平通道切換完成，高電平通道正在切換。 7 ERROR Output 低電平正常，高電平表示有故障或錯誤發生。 8 GND Input 電源公共地 9 +5VDC Input 電源電壓：+5V±5% 電流：500mA DB-15 公頭： Pin 引腳名稱 I / O 描述 2 D0 Input D0~D4為通道選擇數據位，D0為低位，D4為高位。 3 D1 Input 4 D2 Input 5 D3 Input 6 D4 Input 11 /RESET Input 低電平復位（0通道），高電平數據位有效。 7 /READY Output 低電平通道切換完成，高電平通道正在切換。 8 ERROR Output 低電平正常，高電平表示有故障或錯誤發生。 1, 9 GND Input 電源公共地 15 +5VDC Input 電路板電源電壓：+5V±5% 電流：50mA 12 VM Input 電機電源電壓：+5V±5% 電流：900mA 10，13, 14 NA 訂購信息: CH-OSW-1×A-B-C-D-E-F-G A B C D E F G 通道數光纖類型控制方式測試波長保護套管光纖長度連接頭 N:1~128 SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:其他 T:TTL R:RS-232 I:I2C X:其他 850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:其他 25:250um 90:900um X:其他 05:0.5m±5cm 10:1m±5cm 15:1.5m±5cm X:其他 OO:無 FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:LC/APC X:其他
