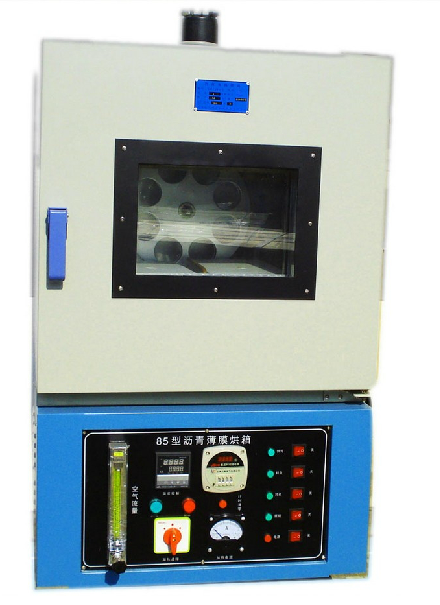

85型瀝青旋轉薄膜烘箱是上海雷韻試驗儀器制造有限公司自行研發的新一代儀器，根據GB5304-85《石油瀝青薄膜烘箱試驗方法》和T0610-1993《瀝青旋轉薄膜加熱試驗》的要求設計制造的。符合JTJ052-2011《公路工程及瀝青混合料試驗規程》中瀝青旋轉薄膜加熱試驗(T0610-93)的要求。主要用于測定熱和空氣對瀝青質量的影響和重量變化。

業務員：葛雅萍

聯系電話：180 1938 5583   （同微信） 葛雅萍

QQ：2022194921  2109725929

目的與適用范圍
本方法適用于測定道路石油瀝青旋轉薄膜烘箱加熱（簡稱RTFOT）后的質量損失，并根據需要測定旋轉薄膜加熱后，瀝青殘留物的針入度、粘度、延度及脆點等性質的變化，以評定瀝青的老化性能。
本試驗允許與T 0609瀝青薄膜加熱試驗互相代替。
儀具與材料
旋轉薄膜烘箱：烘箱具有雙層壁，電熱系統附有溫度調節器，可保持溫度為163℃±0.5℃，其內部尺寸為高381mm、深445mm±13mm（關門后）。烘箱門上有一雙層耐熱的玻璃窗，其寬為305mm~380mm、高203mm~229mm,可以通過此窗觀察烘箱內部試驗情況。最上部的加熱元件應位于烘箱頂板的下方25mm±3mm，烘箱應調整成水平狀態。
烘箱的頂部及底部均有通氣口。底部通氣口面積為150mm±7mm,對稱配置，可供均勻進入空氣的加熱之用。上部通氣口勻稱地排列在烘箱頂部，其開口面積為93mm±4.5mm。
烘箱內有一內壁，烘箱與內壁之間有一個通風空間，間隙為38.1mm。在烘箱寬的中點上，且從環形金屬架表面至其軸間152.4mm處，有一外徑133mm、寬73mm的鼠籠式風扇，并用一馬達驅動旋轉，其速度為1725r/min。鼠籠式風扇將以與葉片相反的方向轉動。
烘箱溫度的傳感器裝置在距左側25.4mm及空氣封閉箱內上頂板下約38.1mm處，以使測溫元件處于距烘箱內后壁約203.2mm位置。將測試用的溫度計懸掛或附著頂板的一個距烘箱右側中點50.8mm裝配架上，溫度計懸掛時，其水銀球與環形金屬架的軸線相距25.4mm以內。溫度控制器將能使全部裝好瀝青試樣后，在10min之內達到試驗溫度。
烘箱內有一個直徑為304.8mm的垂直環形架，架上裝備有適當的能鎖著及開啟8個水平放置的玻璃盛樣瓶的固定裝置。垂直環形架通過直徑19mm的軸，以15r/min±0.2r/min速度轉動。
烘箱內裝備有一個空氣噴嘴，向旋動玻璃盛樣瓶在最低位置上噴進熱空氣。噴嘴孔徑為1.016mm，連接著一根長為7.6m、外調節流量、新鮮的和無塵的空氣源。為保證空氣充分干燥，可用活性硅膠作為指示劑。在烘箱表面上裝備有溫度指示器，空氣流量計的流量應為4000mL/min±200mL/min。
盛樣瓶：耐熱玻璃制，不少于8個，高為139.7mm±15mm，外徑為64mm±1.2mm，壁厚2.4mm±0.3mm，口部直徑為31.75mm±1.5mm。
溫度計：0℃~200℃，分度為0.5℃。
天平：感量不大于0.1g及感量不大于1mg各一個。
溶劑：汽油、三氯乙烯等。
本公司生產以下設備供您選擇，其他輔助器具可代為提供：
瀝青旋轉薄膜烘箱 型號：85 編號：AL
主要特點：
1工作室為不銹鋼內膽。
2智能數顯控溫儀自動控溫，測量精確，并具備誤差修正功能。
3鼠籠風扇攪拌，控溫精確，裝樣關門后10Min重新升溫直163℃。
4新穎外觀。
5內置式壓縮機，噪聲低，不回油。
6雙門設計，更安全。
主要技術指標：
1、工作溫度：163.0℃。
2、控溫精度：0.5℃。
3、轉盤轉速：(15±0.2)r/Min。
4、供氣量：（4000±200）ml。
5、加熱功率:2 KW。
6、試樣瓶：8個。
7、外形尺寸：810x800x1250mm
8、重量：146KG
9、電源電壓：220V
10、功率：3.5KW
11、環境溫度：5～40℃，環境濕度：≦85﹪

三.85型瀝青旋轉薄膜烘箱 使用方法

設備應放置在水平、通風的位置，調節箱腳使箱內轉盤保持垂直。設備外殼應可靠接地。

時間控制器顯示窗口顯示運行時間，顯示烘箱計時開始后的工作時間，下面撥盤為時間設定，顯示設定的時間值。

按鍵說明：溫控儀有4個按鍵，從左至右依次為設定鍵、移位鍵、減鍵、加鍵。

溫度設定：

按加鍵：下窗口的設定溫度加1，累加設定值。

按減鍵：下窗口的設定溫度減1，遞減設定值。

不按任何鍵，過2~5秒，下窗口停止閃爍，即完成設定。

設定鍵：按設定鍵2秒，進入設定界面，上窗口顯示CTL，下窗顯示設定的控制方式，CTL=2，儀表進入自整定，使用一段時間后，如發現控溫不準，可進行一次自整定。

按設定鍵一次，進入設定傳感器修正值，上窗顯示SC，下窗顯示傳感器修正值，并在個位閃爍，用加鍵/減鍵改動閃爍的數字至需要值，也可配合移位鍵改動閃爍位，再修改其值。修改完后再按設定鍵保存修改的值，并進入下一個設定參數(密碼)，上窗顯示LOC，下窗顯示密碼0000，按設定鍵保存，返回。

時間控制器下面的撥碼開關為設定的時間，右方為復位鍵。按復位鍵，時間清零。

試驗開始前，接通電源。調節溫度控制器，打開風機，設定加熱溫度并預熱不少于16小時。打開箱門，迅速裝入試樣后關閉箱門，開啟環型架，調節流量計流量為4000ml±200ml。設定加熱時間：箱內溫度在15分鐘內應達到163℃±0.5℃。并自動維持恒溫。保證試樣在163℃±0.5℃溫度下受熱時間不少于75min。

四. 85型瀝青旋轉薄膜烘箱維護與保養

本設備只能用于瀝青旋轉薄膜加熱試驗。設備使用溫度上限為200℃，并設有超溫保護功能。

使用完畢后，應切斷電源，打開箱門通風，擦凈箱內殘留物。

將盛樣瓶用汽油或三氯乙烯洗凈。
