光學面板是用在高端手機攝像頭保護玻璃上的，起的是一個保護作用。而這層保護玻璃透明區需進行三次鍍膜。一次鍍藍色的膜層，一次鍍的紅色膜層，這兩層膜的主要作用就是過濾掉不利于成像的紅外光及藍光，還有減少反射及增透的作用。還有一層硬化鍍膜在玻璃表面，用于表面硬化防止刮花。

可知，這樣鍍膜的工作流程（不管的鍍膜前還是鍍膜后），是躲避不了清洗質量這一塊，因本身就是高要求的產品。

當然，玻璃表面污染物的不同、材料品質不一、清洗后的鍍膜的種類、精度不同，清洗工藝上也有著較大的區別，清洗設備的機構也相應存在差異。

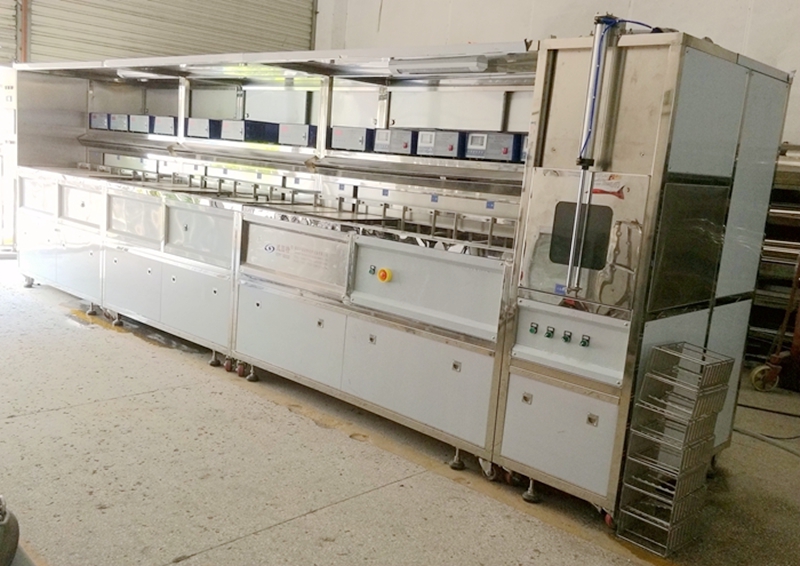

深圳威固特VGT-1409FCH手動式超聲波清洗機是專用于光學材料鍍膜前進行清除光學材料表面塵埃、指引等污垢的高精度清洗系統。整個清洗工藝由人工操作完成，共有14個工位，經過有效清洗、漂洗、IPA脫水及干燥使之達到高潔凈度的要求。

清洗過程中光學材料（工件）通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

清洗設備循環系統結構：

儲液箱：

1、容積尺寸：L350×W450×H400，配置封閉蓋，外貼保溫棉，SUS304材料制作；

2、箱內設置不銹鋼液位控制，無液自動關閉循環泵并聲光報；

3、設進水口，外接水源；

4、儲液箱底部向排液方向傾斜，排水口徑為1＂；

5、儲液箱設有缸蓋系統，蓋板采用嵌入式結構，以防洗劑泡沫溢出；

6、槽外配可視透明管。

7、溢流水從槽體底部進入，以更有利于加熱均勻。

加熱：內置不銹鋼加熱管加熱，加熱功率4KW。

溫控器：數顯式溫度自動控制系統，測控清洗槽內溫度，工作溫度可調。

過濾精度：防呆型不銹鋼過濾器（嵌入式防呆型結構），第1槽20μ；第2槽10μ。

降噪設置：

結構：直接粘貼在需要粘貼的位置。

功效：將超聲波這種特殊聲音有效的控制在可承受范圍內，更有利于促進生產。

清洗設備預熱箱系統：

結構：

1、純水通過預熱箱加熱后才進入此槽，預熱箱通過液位差向慢拉槽供水，預熱箱設自動補水功能及低液位聲光報；

2、箱內設置不銹鋼液位控制，無液自動關閉循環泵并聲光報；

3、設進水口,外接水源。

加熱：預熱箱內設9KW不銹鋼加熱管。

溫控器：數顯式溫度自動控制系統，測控清洗槽內溫度，工作溫度可調。

清洗設備-超聲IPA蒸汽烘干槽：

1、蒸汽浴洗的加熱方式采用高溫油（導熱油）外包間接加熱,由于高溫油加熱溫度高,且對IPA加熱密度均勻,因此可以獲得均勻、足夠地蒸汽密度，獲得良好的蒸浴效果和干燥效果。因是外包間接加熱，安全性高。

2、為減少揮發，降低使用成本，防止異味的溢出，又可獲得良好的冷卻干燥效果。因此，在上部設足夠冷卻區間，并分為兩層冷凝管冷卻，由冷水機提供冷卻源（需方自備或由供方提供,價格另計）。采用“大肚婆”的形式。

3、IPA由于易溶于水，一定時間后濃度會降低，為保證蒸浴和干燥效果，需要定時更換IPA溶液。更換時可以通過球閥控制，排放到廢液儲存箱。

4、高溫油設液位保護裝置。

    清洗設備結構中的幾項突出點威固特超聲波清洗廠家已做出基本的描述。想知對光學面板高端手機攝像頭保護玻璃這項產品的生產廠家也可以在清洗工作上對清洗設備有一個多的對比、多的選擇。
