楔形窗口片（Wedged Windows）的兩個平面有30弧分的夾角。兩個非平行的平面，可以避免高平行度窗口的前后表面反射光所導致的干涉效應（Etalon效應），同時也可避免激光諧振腔的光學干擾反饋從而導致的激光輸出的穩定性差，模式跳躍等。

常用于將入射光束按一定的偏轉角偏轉到指定的方向。當成對使用時，通過兩個光楔的相對旋轉，出射光束可定位于一個以入射光束為軸線的角錐體內任意方向。

設備概述：

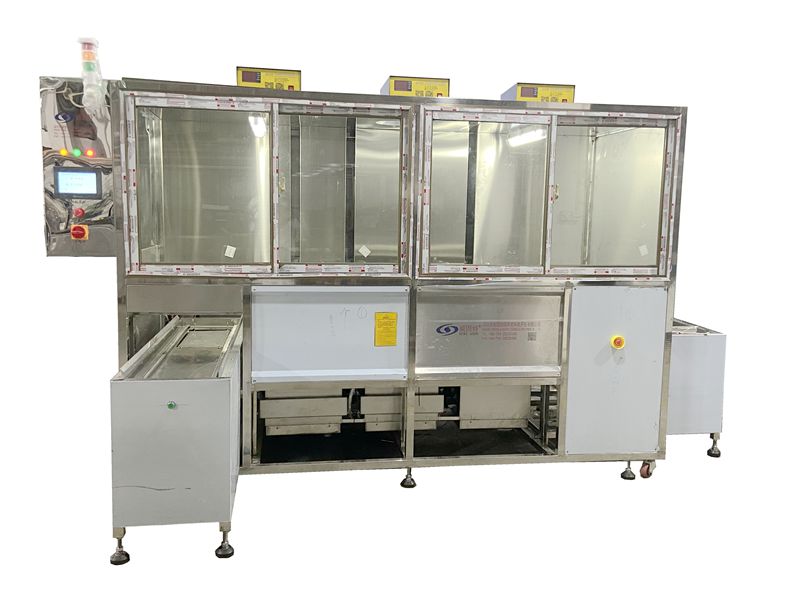

本公司生產的VGT-507FTA型超聲波清洗機是專為光學行業而設計的超聲波清洗設備。楔形窗口片自動單邊多臂式機械手超聲波清洗機整個工藝流程使用PLC編程控制，可根據清洗工藝要求，靈活設置動作參數。采用全自動化運行過程，清洗效果好，溶劑保持潔凈時間長，實現清洗流程的自動化作業，降低操作人員勞動強度，提高設備的生產能力和清洗效果。適用于光學元件生產廠家。

清洗工藝流程：

自動上料→市水噴淋洗→市水超聲清洗→市水超聲清洗→純水超聲清洗→純水超聲清洗→自動下料。

結構組成：

• 超聲波清洗槽主、附槽體系統：采用SUS316L不銹鋼制作；
• 加熱系統：采用加熱管加熱，松下溫度模塊控溫；
• 28/40KHZ超聲波系統：采用日本技術超聲換能器/發生器；
• 噴淋系統：包括儲液箱、噴淋泵、噴咀及其它配置；
• 自動上下料臺：包括氣缸、氣閥、感應器、減速馬達及其他配置；
• 橫移輸送裝置：PLC控制，包括氣缸、精密導軌、磁性開關及其他配置；
• 提升拋動系統：包括伺服電機、直線軸承、光軸、精密絲桿、感應開關；
• 預熱槽：氣動閥、過濾器、加熱棒及管路；
• 進排液管路/清洗液循環精密過濾系統：進排水采用不銹鋼管，二片式不銹鋼閥門，配過濾棉芯；
• 電氣控制裝置：PLC控制，另包括電控材料、數顯觸摸屏；
• 底盤機架：不銹鋼材料制作。
