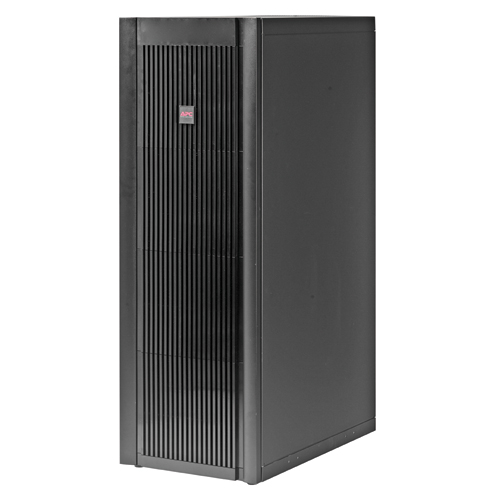

- 針對西安UPS電源的三進三出UPS電源3C3 EX6KVA型號產品郭工13572203776分析,這樣的工頻機UPS電源還有3C3 EX10KS/3C3 EX10KVA/3C3 EX15KS/3C3 EX15KVA供應在機房設備上的UPS電源屬于三進三出UPS電源。 總結西安機房UPS電源3C3 EX6KVA技術參數如下： 山特UPS電源機器型號 3C3 10K 3C3 15K 3C3 20K 3C3 30K 3C3 10KS 3C3 15KS 3C3 20KS 3C3 30KS 輸入功率 10KVA/8KW 15KVA/12KW 20KVA/16KW 30KVA/24KW 10KVA/8KW 15KVA/12KW 20KVA/16KW 30KVA/24KW 輸入方式 三相+零線+地線 輸入額定電壓 380VAC（線電壓） 輸入電壓范圍 相電壓110VAC~275VAC；線電壓192VAC~495VAC 直流電壓 216/228/240VDC（18/19/20節電池可選） 頻率范圍 46Hz~54Hz；56Hz~64Hz 功率因數 0.99 輸出電壓 208/220/230/240VAC可選 輸出頻率 46Hz~54Hz（市電模式，跟隨市電），50Hz（電池模式）；56Hz~64Hz（市電模式，跟隨市電），60Hz（電池模式） 功率因數 0.8 效率 >90% 過載能力 AC模式 100%~110%，10分鐘后轉旁路；110%~130%，60秒后轉旁路；>130%,0.5秒后轉旁路 電池模式 100%~110%，30秒后轉旁路；110%~130%，10秒后轉旁路；>130%,0.5秒后轉旁路 峰值因數 3:1 失真度 THD<2% 蓄電池 后備時間 取決于外接電池容量 充電電流 2A 2A 2A 4A 4A 4A 4A 8A 充電電壓 取決于外接電池容量 充電時間 取決于外接電池容量 電磁兼容性 ESD IEC61000-4-2 Level4 RS IEC61000-4-3 Level3 EFT IEC61000-4-4 Level4 Surge IEC61000-4-5 Level4 工作環境溫度 0℃~40℃ 存儲溫度 -25℃~55℃（不含電池） 環境溫度 0~90% 海拔高度 <1000M 西安三進三出UPS電源尺寸（寬*深*高）mm 330*770*850 330*770*1050 330*570*810 330*770*810 凈重（Kg） 105 150 158 212 47 52 54 63 西安機房UPS電源3C3 EX6KVA常用術語： 1、山特UPS電源的VA&W符號 UPS的容量單位，VA為視在功率，W為有效功率。 UPS標稱數值為VA，在技術參數中會給出相應的W數值。例如：深圳市山特UPS電源K500中的500為UPS的容量，500VA。 電池包型號中的數字，不是容量（電池包沒有容量這個概念，）一般為電池包的標稱電壓。 2、西安機房UPS電源3C3 EX6KVA功率因數是多少？ 功率因數：功率是描述能量傳輸?shù)膮?shù)，直流系統中，功率就是電壓與電流的乘積。 交流系統中，功率就不是這樣一個簡簡單單的乘積，系統中一部分電流并沒有提供給負載，我們稱之為諧波電流。由此產生視在功率（VA），大于有功功率。視在功率與有功功率之間存在的系數就是功率因數。通常用VA來表述視在功率，而用瓦特（W）來表述有功功率。 PF=P/SUPS的參數中會標明例如：3000VA/2400W可以知道功率因數為2400W/3000VA=0.82400W可以理解為UPS的帶載能力3000VA可用來計算UPS的輸入線徑及開關。 3、塔式(Tower)&機架式(RackMount,簡稱RM) 為UPS的安裝方式，塔式機直接放在地上，機架式機器顧名思義是放在機架里的 機架式UPS的型號中有RM標識，沒有的為塔式 帶RM標識的機器，自帶安裝導軌 4、標機&標機（長延時） UPS無論外置或者內置，必須包含的部件是電池 深圳市山特UPS電源標機，指單臺UPS內置小容量電池裝在主機機箱內，斷市電后供電時間較短（滿載能供電5-10分鐘）。 深圳市山特UPS電源長機則是外配大容量電池，根據用戶需要延時長短而配置。 區別：深圳市山特UPS電源標機是廠商已設定好放電時間；山特UPS長機則是由客戶自己選定放電時間來配置。UPS電源標機是不適合直接外接電池作為長機來使用，因?yàn)閁PS電源標機的散熱條件及充電電路的設計電流較小條件之限制，如作長機來使用，會對UPS電源、電池的使用造成不無法想想問題。 5、冗余 通過增加UPS或者增加模塊來提高系統可靠性。 對于可并機機型——增加一臺同型號同容量的UPS，即選用一個機型兩臺并機。 對于模塊化機器——增加一個或多個功率模塊，即實現N+1冗余。 與并機機型相比，模塊化機型只需增加一個模塊，即可實現提高系統安全可靠性，投資成本更小。在這一點上面，模塊化機器凸現了它的優勢。 6、模塊化UPS 模塊化UPS是山特UPS電源創新推出的一種創新理念。 特點： 高可用性：N+1冗余，可熱更換模塊。 可服務性：用戶可更換的電源模塊、智能模塊、電池模塊、機柜電子模塊和易拆卸的輸入/輸出接線托盤，服務快捷、方便 可管理性：UPS網絡管理卡&PowerViewLCD顯示器，方便了遠程管理和本地管理 高適應性：可擴展的功率模塊和電池模塊，可擴展、可堆疊的電池柜,3:1+1:1輸入，機架式/塔式可裝換，適用于各種環境 7、并機 并機為兩臺或多臺同型號同容量的機型并聯在一起為負載供電。一般分為冗余并機和增容并機兩種模式。 與模塊化冗余一樣，是一種提高系統安全可靠性的有效方式。 并機工作方式可以概括為（以兩臺機器冗余并機為例）： 1）主路市電供電情況下，兩臺機器同時對負載供電 2）UPS電源1主路市電中斷，退出工作。UPS2獨立帶起全部負載 3）UPS電源2主路市電也中斷，兩臺機器同時用電池為負載供電 4）電池耗盡，兩臺機器同時轉入旁路供電 5）UPS1旁路供電中斷，退出工作，UPS2獨立通過旁路帶起全部負載 6）主路市電恢復，兩臺UPS同時轉回On-line狀態 從并機工作方式可以看出，并機方式是一種安全性很高的運行方式。當客戶負載很關鍵時，可以推薦客戶采用并機或模塊化機型。 8、西安機房UPS電源3C3 EX6KVAAVR 當電網電壓變化時，通過自動調整實現輸出電壓穩定并供給負載使用，稱為AVR(AutomaticVoltageRegulation)。 AVR的好處： 通過檢測輸入電壓并調整過高和過低電壓，AVR提供穩定和潔凈的輸出電壓，保護計算機等負載免受損壞和數據丟失的風險。AVR功能自動轉換輸入電壓中的浪涌，尖峰等不潔凈電壓，并輸出給計算機等負載使用 AVR功能可以減少因電壓不穩定而造成UPS頻繁切換電池的頻率，從而增加電池使用壽命 西安機房UPS電源3C3 EX6KVAAVR的應用： 區域：對于國內各省各地市，電網質量不一的情況，可以針對某些供電質量較差，電壓不穩定的地區，比如中西部城市，農村，提供我們的帶AVR功能的后備式UPS。并且根據實際客戶需求和承受能力，選擇相應的產品型號 行業：在某些供電質量較好的城市，針對一些對于電壓穩定要求較高的行業或者企事業單位，也可以提供我們的帶AVR功能的后備式UPS。并且根據客戶對于輸出電壓最低和最高值的要求(輸出電壓的區間范圍)，決定提供何種AVR功能以及對應的產品型號 9、EPO EPO(Emergencypoweroff)又稱為緊急電源關斷開關，在緊急情況下，通過EPO可以斷開UPS的輸出。 EPO為一個常開觸點，無需外部電源，由UPS的一個12V/24V的電源驅動。有些機型如SymmetraLX還支持有源方式。 EPO的主要功能是通過一個遠程的無源或有源開關電路，在緊急情況下，比如火災發生時，將遠程的UPS緊急關閉。 10、PUE 電力使用效率。PowerUsageEffectiveness的縮寫，是評價數據中心能源效率的指標，是數據中心消耗的所有能源與IT負載使用的能源之比。 11、TCO 對于西安機房UPS電源3C3 EX6KVA總體擁有成本。TotalCostofOwnership的縮寫，是購買西安機房UPS電源3C3 EX6KVA成本和運行成本的總和。
