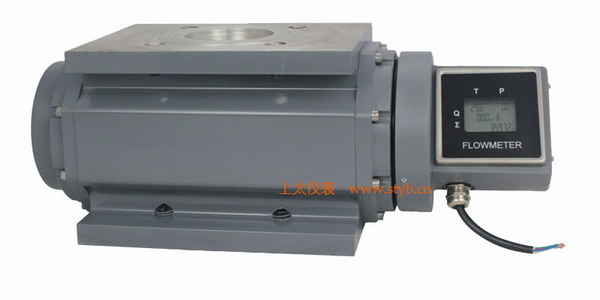

LLQ系列智能羅茨流量計（氣體腰輪流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該流量計基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和智能表頭（或流量積算儀）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》.

【羅茨流量計產品特點】

◆精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。
◆流量計前后不需要直管段，可以安裝在環境狹窄的場合。
◆始動流量小，量程比寬，適合于計量負荷變動大的氣體流量
◆計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
◆通用性好，所有羅茨流量傳感器均可使用通用的附件。
◆配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。
◆電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。
◆采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。
◆采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。
◆采用微功耗高新技術，內、外電源供電工作，整機功耗低。
◆就地顯示流量值，并帶多種信號輸出功能。
◆采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。
◆具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。
◆儀表具有防爆功能，防爆標志為ExiaⅡCT4。
◆流量計外殼防護等級為IP65。

【羅茨流量計應用場合】

適用測量天然氣、城市煤氣、丙烷、氮氣、工業惰性氣體、沼氣等非腐蝕性氣體。廣泛應用于餐飲、賓館等行業的燃氣商業結算，輸配管網燃氣計量，燃氣調壓站計量，工業和民用鍋爐等燃氣計量，也可用作標準流量計。

【羅茨流量計技術參數】

【羅茨流量計流量范圍】

【羅茨流量計選型說明】

請參照流量范圍表格確定最小始動流量和最大流量。

LLQ-□□□/□□□-□

　　│ │││ │

　 　│ │││ │

　 　│ │││ │

│ │││ │

　 　│ │││ └────── 壓力等級：10：1.0MPA；16：1.6MPA

│ │││

│ ││└─────── 精度等級： A:1.0級；B:1.5級

　 　│ │└──────── 轉換器類型：N:傳感器（無顯示）；C:智能數顯表頭

│ │ D:智能數顯表頭（帶溫壓補償）

　 　│ └───────── 通徑(mm): DN25~DN300 mm

　 └──────────── 最大流量 （m3/h）

選型示例：LLQ-200/80DB10 ：LLQ系列羅茨流量計，公稱通徑DN80，最大流量200 m3/h，智能溫壓補償表頭，精度1.5級，公稱壓力1.0MPA。

【羅茨流量計安裝注意事項】

1、羅茨流量計的安裝盡量采用上進下出式的安裝方式。這是因為，采用上進下出的方式，燃氣中含有的雜質通過腰輪轉動，可以部分被帶出計量室，減少在計量室內壁的附著；如果采用左進右出式的安裝方式，則雜質就會沉積到計量室內壁中，不能及時排出，容易造成腰輪的卡死。這一點，在煤氣計量上尤為重要。

2、安裝前必須吹掃管道，防止焊渣、砂粒、銹蝕物、油脂等異物進入計量室，引起腰輪卡死；

3、流量計前端需要安裝過濾器（Y型過濾器或軸流式過濾器），過濾氣體介質里的粉塵、水分、油份等雜質。

【羅茨流量計安裝現場】

【生產能力】年產一萬套
