CG-04485輸出水文雨量傳感器

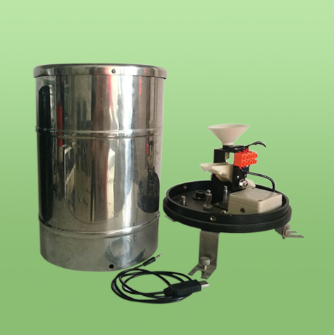

工作、存儲條件工作溫度：-40～85°C 工作濕度：0～100%RH 儲存溫度：-40～125°C 儲存濕度：＜80%（無凝結）工作原理承水口收集的雨水，經過上筒（漏斗），注入計量翻斗——翻斗是用工程塑料注射成型的用中間隔板分成兩個等容積的三角斗室。它是一個機械雙穩態結構，當一個斗室接水時，另一個斗室處于等待狀態。當所接雨水容積達到預定值0.2mm時，由于重力作用使自己翻倒，處于等待狀態，另一個斗室處于接水工作狀態。當其接水量達到預定值時，又自己翻倒，處于等待狀態。在翻斗側壁上裝有磁鋼，它隨翻斗翻動時從干式舌簧管旁掃描，使干式舌簧管通斷。即翻斗每翻倒一次，干式舌簧管便接通一次送出一個開關信號（脈沖信號）。 CG-04 1.png 技術參數 供電電壓：5V～24V DC(485型需要，脈沖不需要) 承雨口徑：φ200mm 測量范圍：雨強0～4mm/min 測量誤差：±2% 分辨率：0.2mm 信號輸出：脈沖型　信號輸出：單干簧管通斷脈沖信號（內置濾波電路） 485型通訊協議：Modbus-RTU（可定制）設備功耗：<15mA 防護等級：IP66 尺寸、重量外型尺寸：見下圖
