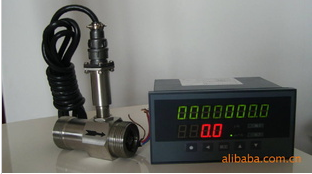

LWGY系列渦輪流量傳感器

這真不是您需要的產品？
品　　牌：
明柏儀表

直接提問 | 回首頁搜
出廠價：
0 元/臺

主要規格：
DN25

用　　途：
廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

一、概述 LWGY系列渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有危險的環境中使用。傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。二、LWGY基本型渦輪流量傳感器 1．結構特征與工作原理 (1) 結構特征：傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。 (2)工作原理：流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：式中：f——脈沖頻率[Hz] k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位 Q——流體的瞬時流量（工作狀態下）[m3/h] 3600——換算系數每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。 2．基本參數與技術性能（廣州明柏儀器儀表有限公司） (1) 基本參數： LWGY □ □ □ □ 說明 LWGYN 基本型，+12V供電，脈沖輸出，高電平≥8V低電平≤0.8V LWGYA 4~20mA兩線制電流輸出，遠傳変送型 LWGYB 電池供電現場顯示型 LWGYC 現場顯示/4~20mA 兩線制電流輸出公稱通徑 4mm，普通渦輪流量范圍0.04~0.25m3/h寬量程渦輪為0.04~0.4m3/h 6mm，普通渦輪流量范圍0.1~0.6m3/h寬量程渦輪為0.06~0.6m3/h 10mm，普通渦輪流量范圍0.2~1.2m3/h寬量程渦輪為0.15~1.5m3/h 15mm，普通渦輪流量范圍0.6~6m3/h寬量程渦輪為0.4~8m3/h 25mm，普通渦輪流量范圍1~10m3/h寬量程渦輪為0.5~10m3/h 40mm，普通渦輪流量范圍2~20m3/h寬量程渦輪為1~20m3/h 50mm，普通渦輪流量范圍4~40m3/h寬量程渦輪為2~40m3/h 80mm，普通渦輪流量范圍10~100m3/h寬量程渦輪為5~100m3/h 100mm，普通渦輪流量范圍20~200m3/h寬量程渦輪為10~200m3/h 150mm，普通渦輪流量范圍30~300m3/h寬量程渦輪為15~300m3/h 200mm，普通渦輪流量范圍80~800m3/h寬量程渦輪為40~800m3/h 防爆無標記，為非防爆型B：防爆型精度等級：A：精度0.5級 B：精度1級渦輪類型：A 寬量程渦輪B普通渦輪 DN4—DN40口徑的傳感器為螺紋連接，工作壓力為6.3Mpa; DN50—DN200口徑的傳感器為法蘭連接, 工作壓力為2.5Mpa; DN4—DN10口徑的傳感器帶有前后直管段、過濾器。 DN15以上口徑的傳感器我公司可配套前后直管段。 (2) 介質溫度：-20～＋120℃. (3) 環境溫度：-20～＋55℃. (4) 供電電源：電壓：12V±10%, 電流：≤10mA. (5) 輸出電壓幅值：高電平≥8V，低電平≤0.8V. (6) 傳輸距離：傳感器至顯示儀表的距離可達1000m.
