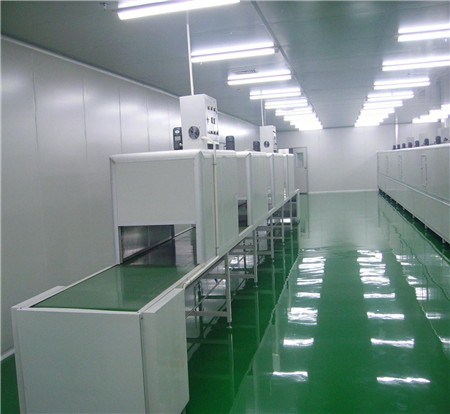

- 江蘇電子潔凈車間施工 電子潔凈車間規格齊全 圖強供 潔凈車間也叫無塵車間、潔凈室(Clean Room)、無塵室，是指將一定空間范圍內之空氣中的微粒子、有害空氣、之污染物 排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能俱有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。 分類特點/潔凈車間 編輯 潔凈廠房建筑方式可分為土建結構和裝配式兩種，其中普遍采用裝配式。 裝配式潔凈廠房系統主要由初，中，高三級空氣過濾的空調送風回風和 排風系統;動力及照明系統;工作環境參數的監測報警消 防和通訊系統;人流和物流系統;工藝管路系統;維護結構及靜電地面處理等各方面所要求的實施內容組成，形成空調凈化系統工程所包含的整個設備和器材的配套和建筑安裝內容。 安裝與使用方面特點/潔凈車間 編輯 1>裝配式潔凈廠房的全部維修構件在工廠內按統一模數及系列加工完成，適于批量生產，質量穩定，供貨迅速。 2>機動靈活，即適合在新建廠房配套安裝，也適宜老廠房的凈化技術改造。維修結構也可隨工藝要求任意組合，拆卸方便。 3>需要輔助建筑面積較小，對土建筑裝修要求低。 4>氣流組織形式靈活，合理，可滿足各種工作環境，不同潔凈等級的需要。 風淋室 潔凈室內，在動態情況下，塵埃的相當大發生源是操作者，當操作者進入潔凈室之前，必須用潔凈空氣吹淋其衣服表面附著的塵埃顆粒，并起到氣閘的作用。 隔熱夾心板 隔熱夾心板是通過先進的自動成型機將彩色鋼板壓型后用高強度粘接劑把內外兩層鋼板(也可以用鋁板，不銹鋼或裝飾板)與自 熄型聚苯乙烯泡沫板(也可用其他防火材料)加壓加熱復合而成的新興建筑板材。 隔熱夾心板外型美觀，色澤鮮艷多樣，輕質高強，施工迅速方便，以板塊拼裝，不用大型起吊設備，無濕作業。集承重，保溫 ，放火，裝飾于一體，不用二次裝飾，可用于大跨度結構屋面，墻體，保溫隔熱廠房或保溫防火廠，凈化廠房，冷庫，冷藏車，集裝箱房，以及現有建筑物夾層等。 潔凈密閉門 潔凈密閉門分鋁合金門和彩鋼板門兩中。門扇輕，鋼性好，密閉性能佳，產品整體性能好，表面平整，光滑，耐腐，不易積塵 ，外型美觀高雅，啟閉靈活，經久耐用，具有隔音，保溫，防火等優點。具體規格可以根據用戶的要求設計，制造。 送風口 本產品為萬級，十萬級亂流潔凈室新建，改建工程凈化空調系統終端送風裝置。可廣泛應用與電子工業，精密機械，冶金，化 工等工業及醫療，制藥，食品等部門的凈化空調系統。本裝置主要由靜壓箱，高效過濾器，鋁合金擴散板，標準法蘭接口等組成，造型美觀，結構簡單，使用可靠。 本送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點，高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露，密封可靠，凈化效果好，對一般凈化工程均可適用。 風速影響 小粒徑粉塵的擴散作用(布朗運動)明顯，風速低了，氣流在過濾材料中滯留的時間就長一些，粉塵就有更多的機會撞擊障礙物 ，因此過濾效率就高。經驗表明，對于高效過濾器，風速減少一半，粉塵的透過率會降低近一個數量級(效率數值增加一個9)，風 速增加一倍，透過率會增加一個數量級(效率降低一個9)。與擴散的效果類似，當過濾材料帶靜電時(駐極體材料)，粉塵在濾材中滯留的時間越長，被材料吸附的可能性就越大。改變風速，帶靜電材料的過濾效率會明顯改變。如果你知道材料上有靜電，進行空調系統設計時就應該盡可能地減少通過每只過濾器的風量。 對于以慣性機理為主的大顆粒粉塵，根據傳統理論，風速降低后，粉塵與纖維碰撞的幾率會減少，過濾效率會隨之降低。但在 實踐中這種影響并不明顯，因為風速小了，纖維對粉塵的反彈力也小了，粉塵更容易被粘住。風速高，阻力就大。如果過濾器的使用壽命以終阻力為依據，風速高，過濾器的使用壽命就短。一般用戶很難實際觀察到風速對過濾效率的影響，但觀察風速對阻力的影響要容易得多。對于高效空氣過濾器，氣流穿過濾材的速度一般在0.01～0.04m/s，在這個范圍內，過濾器的阻力與過濾風量呈正比關系。例如，一只484×484×220mm的高效過濾器，在額定風量1000m3/h下的初阻力為250Pa，如果使用中的實際風量是500m3/h，它的初阻力可降為125Pa。對于空調箱中的一般通風用過濾器，氣流穿過濾材的速度在0.13～1.0m/s范圍內，阻力與風量不再是線性關系，而是一條上揚的弧線，風量增加30%，阻力可能會增加50%，若過濾器阻力對你來說是個非常重要的參數，你就要向過濾器供應商索要阻力曲線。 傳遞窗 傳遞窗主要適用于潔凈區與非潔凈區之間，或潔凈室與潔凈室之間的小貨物傳遞，可有效的減少潔凈室門的開啟次數，把潔凈 區的污染減少的相當低程度。根據使用要求，傳遞窗箱體表面可噴塑，內膽可用不銹鋼，外表美觀。傳遞窗的兩扇門采用電控連鎖或機械連鎖裝置，可有效的防止低潔凈等級區內的灰塵帶入高潔凈區內，是凈化車間必備佳品。 潔凈密閉窗 潔凈密閉窗可根據用戶的設計要求，采用R60或R44系列型材，制作成圓弧邊框或三角邊框。 潔凈密閉燈 潔凈密閉燈分為普通型和應急型兩種。通常采用雙管形式。其中應急型在正常情況下也可以當普通型使用，在廠房突然斷電的 情況下，其可保持繼續照明， 并且不需要單獨供電系統。在用材上，潔凈密閉等有不銹鋼和烤漆型兩種，面罩有透明和不透明之 分。 通風拄井 通風拄井是通過由彩鋼板安裝而形成的通風管道。一般設置于潔凈去內，其上可安裝通風口，通過設計使潔凈區內氣流布置合 理，經常別回風系統和排風系統采用。結構形式上有三角行柱和方形柱兩種。 地面處理 通過使用優質的地面材料，在原地面上形成一個具有平整，密實，耐化學腐蝕，色彩鮮艷，易于清理的面層，并且具有優良的物理性能，包括很高的附著力，抗壓強度，抗彎強度，以及很好的抗沖擊耐磨能力。主要適用于有潔凈等級的地面。 結構包柱 結構包柱適用于潔凈區內有水泥結構柱或鋼結構柱的情況，經彩鋼板安裝處理后，使車間即美觀漂亮，又符合GMP要求。 配電箱(柜) 潔凈區內的配電箱(柜)根據要求不同，可采用明裝或暗裝方式安裝。其暗裝結構形式類似于通風柱井或結構包柱。 玻璃幕墻 玻璃幕墻主要適用于隔離潔凈區與非潔凈區或生產區與非生產區部分，為管理人員或參觀人員提供方便。 層流罩 層流罩一種可提供局部高清潔環境的空氣凈化設備。它主要有箱體，風機，初效空氣過濾器，高效空氣過濾器。阻尼層，燈具 等組成，箱體噴塑或采用不銹鋼材料。該產品即可以懸掛，又可地面支撐，結構緊湊，使用方便。可以單個使用，也可多個聯接組成帶狀潔凈區域。用于精密機械，電子，制藥，食品，精細化工等部門。 工藝管路 隨著醫藥工業的發展，目前各制藥廠對藥液管路材料的要求非常嚴格，現大都選用316L(美國牌號)管材及配件，并采用快接安 裝方式，這方面，我公司具有豐富的安裝經驗，單面焊接雙面成型的方法，不僅使管路美觀，又符合使用要求。 空氣潔凈度等級標準及規范/潔凈車間 編輯 經濟和科技發達地區都有自己的空氣潔凈標準和規范標準，都規定了有關的潔凈度等級，例如美國、日本、西歐、北歐、俄羅斯等。我國于1984年頒布《潔凈廠房設計規范》(GBJ73-84)，1996年該規范進行了較大的修改，1990年頒布《潔凈室施工及驗收規范》(JGJ71-90)以指導施工和驗收的重要文件。目前，該規范在重新修訂中。 清潔要求/潔凈車間 編輯 (1)清潔潔凈室內的墻時應使用潔凈室無塵布; (2)用90%去離子水和10%的異丙醇配置清潔劑; (3)使用已獲批準的潔凈室專用去污劑; (4)每天都要檢查車間和整備間的垃圾箱，并及時清走。 (5)每塊地板都要吸塵。每次交接班時，都應在地圖上標明工作完成情況，例如在哪結束從哪開始。 (6)清潔潔凈室的地面應使用專用拖把。 (7)在潔凈室里吸塵應使用帶有高效過濾器的專用真空吸塵器。 (8)所有的門都需要檢查并擦干 (9)吸完地以后再擦地。一周擦一次墻面。 (10)架空地板下也要吸塵及擦拭。 (11)三個月擦一次架空地板底下的柱子和支撐柱。 (12)工作時一定要記住，永遠是由上往下擦，從離門相當遠的地方向門的方向擦。 潔凈車間標準規范/潔凈車間 編輯 國內標準規范 ⑴.潔凈廠房設計規范 GB50073-2001 ⑵.醫院潔凈手術部建筑技術規范GB50333-2002 ⑶.醫藥工業潔凈廠房設計規范GB 50457-2008 ⑷.傳染病醫院建筑設計規范 ⑸.醫藥工業潔凈室(區)懸浮粒子的測試方法GB/T16292-1996 ⑹.QS認證質量手冊 ⑺.GMP 藥品生產質量管理規范 ⑻. 潔凈室施工及驗收規范GB 5091-2010 國際標準規范 ISO系列 ⑴ISO14644-1 空氣潔凈度等級劃分 ⑵ISO14644-2 為認證ISO14644-1的 連續的相符性的測試和監測技術要求 ⑶ISO14644-3 測試方法 ⑷ISO14644-4 設計建造啟動 ⑸ISO14644-5 運行(Operations) ⑹ISO14644-6 術語和定義 ⑺ISO14644-7 分離裝置(潔凈空氣罩、手套箱、分離器和微循環設備 ⑻ISO14644-8 分子污染 ⑼ISO14644-9 潔凈化學品(液體) IEST系列 RP-CC001超高效過濾器 RP-CC002單向流裝置 RP-CC006潔凈室測試RP-CC007超高效過濾器測試 RP-CC008氣體吸收裝置 RP-CC016潔凈室非揮發性殘留物質的沉積率 RP-CC021超高效過濾器過濾器介質測試 維護管理/潔凈車間 編輯 潔凈車間如果設計是正確、合理的，施工建造是高質量的，但在運行維護管理中不科學、不嚴格、必將使潔凈車間的空氣潔凈度逐漸下降，造成實際生產環境中的多項指標偏離規定要求，從而產品質量下降，甚至不合格。潔凈車間人員管理，制定專職管理人員的職責、潔凈車間人員的準入制度、人員培訓教育規定、進入潔凈車間人員的“人凈程序”管理。物流管理，物料進入、各類設備進入，以及相關設備、管線的維護管理，應做到不得將微粒、微生物帶入室內。潔凈度管理，包括潔凈服采購和制作、潔凈服使用管理、潔凈服的清洗規定等。清掃、管理，對于潔凈車間內的各種設備和設施的清掃滅菌方法，周期和檢查作明確的規定，防止、潔凈車間內塵粒、微生物的產生、滯留及繁殖。嚴格各類設備、設施的維護管理，制定相應的操作規程，保證各類設備、設施按要求正常運轉，包括凈化空調系統、各類水電系統、生產工藝設備和器具等，以確保產品生產工藝要求和空氣潔凈度級別。監控潔凈車間在使用過程中正常的運行和維護，應對室內的運行狀況及相關設施進行定期檢查。如：在規定的時間、地點，用粒子計數器測定控制粒徑的微粒數；在規定時間、地點測定沉降菌落數或浮游菌數等；溫濕度方面，在規定的時間、地點測定和核對連續測定記錄；測量凈化空調系統的高效過濾器的壓差，檢查空氣過濾器是否堵塞、安裝的密封墊是否完好或過濾器損壞引起的泄露情況，使用風速計檢查局部排風裝置的風量；使用噪聲測定儀在規定的時間、地點測定噪聲值；檢查送風機軸承、送風機的運行狀態、塵埃和污物，以及送、回風管道內部和送風口的腐蝕及污垢等情況；潔凈車間內是否保值清潔、頂棚和墻面是否有裂縫或腐蝕；涂敷狀態、機械和設備類有沒有異常現象等，必須逐個列表檢查，不能遺漏任何一項；使用照度表在規定的時間、地點測定照度值；使用壓差表測定潔凈車間內外的靜壓差。 公司名稱：上海圖強凈化科技有限公司 網站1：www.tqjinghua.com 網站2：www.tqjhkj.com 網站3：www.tuqiangjhkj.com 座機：021-57886005 手機：18916666880 公司QQ：1164650213 E-mail：xzl@tqjhkj.com 地址：上海市松江區葉榭鎮思源路4號
