人臉識別機器靜電保護人臉識別機器靜電保護哪家好雷卯供

這真不是您需要的產品？
品　　牌：
LEIDITECH

直接提問 | 回首頁搜
出廠價：
1

主要規格：
齊全

用　　途：

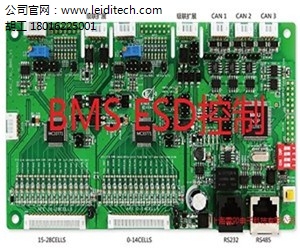

人臉識別機器靜電保護人臉識別機器靜電保護哪家好雷卯供典型電池管理系統BMS的靜電防護典型的BMS控制板，基于NXP核心汽車級器件。作為板級ESD控制的主要部位為3路的CAN 通信和RS485 RS232的對外通信接口，此方案內置了高可靠性的ESD 防護，支持熱插拔和隨機的電池連接防護。以下是雷卯為上述三種接口設計的防護方案。 1、CAN 接口在對各種現場總線的綜合比較中，基于CAN總線構建的通信系統具有很多優異的特性：數據信號采用差分電壓傳輸；總線傳輸介質可用雙絞線、同軸電纜和光纖；可以多主方式工作，通信方式靈活；可以點對點、點對多點及全局廣播方式傳送接收數據；網絡上的節點信息可分成不同的優先級，滿足不同的實時要求。在設備工作中，CAN協議作為控制單元交互通信的主通道，其通訊速率高達1Mbps，寬輸入的共模范圍和差動信號技術使其像人體的神經網絡，所以對CAN的保護變得至關重要。對于汽車級的保護，ESD抗靜電能力需要達到滿足等同于IEC61000-4-2標準的接觸和空氣都要達到30KV的測試。基于CAN的保護需求，雷卯開發的SMC24 靜電保護器件，采用SOT-23封裝，工作電壓24V，滿足12V汽車系統產品的24V保持 1分鐘的測試，同時可以同時保護2路CAN信號，由于其本身低結電容的特點，可以滿足CAN通信時的數據不會丟包。 2、RS485接口對RS485接口的特點是收發電平的不對稱，為7V 和12V，所以需要專門設計不對稱的保護芯片，而SM712 SOT-23封裝，專為保護具有非對稱工作電壓（-7V至12V）的RS-485應用而設計，使其免受靜電放電（ESD）、電氣快速瞬變（EFT）和雷電引致的浪涌電流帶來的危害。它能吸收高于IEC 61000-4-2國際標準規定之相當別的反復性ESD放電 30KV，無需擔心其性能發生減退，并可在極低的箝位電壓下安全地耗散19A的8/20μs波形浪涌電流（IEC61000-4-5）。 3、RS232接口 RS232接口一般為內部配置接口，或短距離低速通信口，但此接口經常插拔，需要采用功率300W以上產品進行靜電和浪涌保護，所以需采用SOD-323封裝的SD12C或SD15C（根據客戶芯片的工作電壓波動不同）來保護收發2路信號。 4、ESD器件的布置建議 a)將設備盡可能靠近輸入端或連接器。 b)相當小化設備與受保護線路之間的路徑長度。 c)將并行信號路徑保持在相當低限度。 d)避免運行受保護的導體與未受保護的導體并聯。 e)相當小化所有印刷電路板（PCB）的導電回路，包括電源和接地回路。 f)相當小化對地的瞬態返回路徑長度。 g)避免使用共享的瞬態返回路徑到公共接地點。 h)盡可能使用地平面，多層印刷電路板，使用地面通孔。

上海雷卯電子科技有限公司

廖經理

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
康橋鎮康杉路518號A區202室
