概述

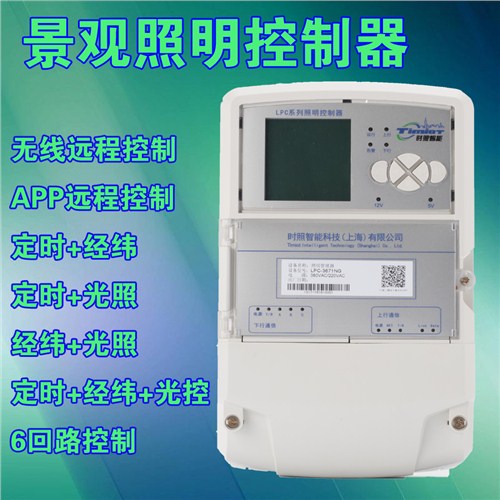

LPC-3系列景觀照明控制器是時照智能為景觀照明設計開發的一款照明遠程控制器,該系統由照明集中管理器與平臺控制中心組成，通過三大運營商的GPRS/4G、以太網或?qū)＞W(wǎng)實現相互間通訊。集中管理器協議參照GB/T 34923.3-2017,   方便與其他系統集成。
LPC-3系列景觀照明控制器采用物聯網云技術和智能照明技術,專業應用于景觀照明控制與管理,具有簡單、實用、智能、節能、高性價比。用戶借助PC/手機智能移動終端可隨時隨地對景觀照明、路燈照明、樓宇照明實現遠程監控和管理。

LPC-3系列主要功能特點
設備系統性能：Cortex-M3內核32位ARM芯片和計量專用芯片，速度快、精度高、功能強。
數據采集功能：可以采集配電箱的三相電壓、供電電流、功率因數、總功率和總電量。搭配TMDL3321多回路電力采集裝置可以采集分相支路的電流、功率、用電電量等數據。
支持外接設備：支持外接光照度、車流輛檢測傳感器、PM2.5傳感器、氣象傳感器、智能電表、                         多回路電力采集器和電纜防盜設備。
多種策略組合：支持多種控制模式,內置調光模式、定時模式/經緯度模式/光照度模式/光照+定時                       組合模式/光照+經緯+定時復雜模式。
設備狀態提示：集中管理器內置聲光提醒功能,設備上線蜂鳴提示。
設備遠程升級：采用嵌入式操作系統，集中管理器可以通過遠程升級功能來實現設備的遠程固件                        更新。
獨立運行：設備在與平臺通信失聯時可自主開關燈;內部存儲控制策略,掉電數據不丟失。
通信功能：上行通信: 兼容三大運營商的GPRS,可選配4G/NB-IOT/LORA各種公網通信方式，既可與中心站對接，也可與云平臺對接。
故障告警： 異常開/關燈、供電停電/缺相、箱門異常開啟等重大故障主動報警，并有開關燈日                      志。
控制功能： 可以對配電箱的各個回路獨立控制。通過移動端APP、平臺軟件實現對設備的遠程監                  控和管理。
可視化功能：標配液晶文本顯示屏,本地可以查看、修改參數與操作控制,方便實現場景和模式控                      制。
通信接口：RS-485接口，增配RS-232。

智能無線戶外照明控制系統
Tim-light智能照明管理系統由戶外照明控制器、無線網關和ILCS中心服務器通過web端的管理和控制軟件。Tim-light的控制系統可控制高壓鈉燈、鹵素?zé)簟㈦瘹鉄簦琇ED和太陽能燈具、傳感設備，可在適應各種的戶外場景應用，包括但不限于：街道照明、樓宇照明、景觀照明道路照明、區域照明、工業照明。

電氣參數Technical Specifications
控制芯片/Controller                          軍品級32位ARM芯片
實時時鐘/Real Time Clock                  電池備份RTC
通信接口/Communication Port            Modbus 485×1    可增配RS-232×1
電量計量/Power Metering                   測量參數：電壓、電流、功率因數、頻率、千瓦和千瓦時；計量精度：1%
模擬量采集/Analog Acquisition            3相交流電壓，直接輸入；3相交流電流，經一次電流互感器輸入，≤5A時可直接輸入
額定功率/Power Waste                      ＜5W
輸入輸出數量/IO Quality                   繼電器輸出：6路獨立濕接點，觸點AC220V/16A（阻性負                                                       載）；  開關量輸入：7路隔離輸入
設備供電/Power Supply                     通用AC輸入220VAC±20%或者3×220VAC±20%，50／                                                          60Hz
標準浪涌防護/Standard Surge            Ⅳ類 (6,000V)
Protections
環境條件/Operating Conditions            -40℃-85℃(20%-90%不結露）
軟件平臺/ILCS Management                 基于Web的軟件允許用戶遠程配置集中管理器本地參                                                             數、監控、控制和報告
設備尺寸:281*175*95mm
設備選型Equipment Selection   LPC3-A-B-1-C-D
                                            A: 輸出回路數量;   2—2回路，4—4回路，6—6回路
                                            B: 狀態反饋數量;   3—3路反饋，5—5路反饋，7—7路反饋
                                           1: 485通信接口數量;   1—1×485
                                           C: 下行通信類型;   N—無下行通信模塊；
                                           D: 公網通信類型;   G—GPRS，E—以太網，Q—全網通，N—NB-                                               IOT窄帶物聯網，4—4G;
型號LPC3671PG: 表示景觀照明控制器為3相電輸入，6路繼電器輸出，7路狀態反饋，1路485通                          信，公網通信方式為GPRS。
