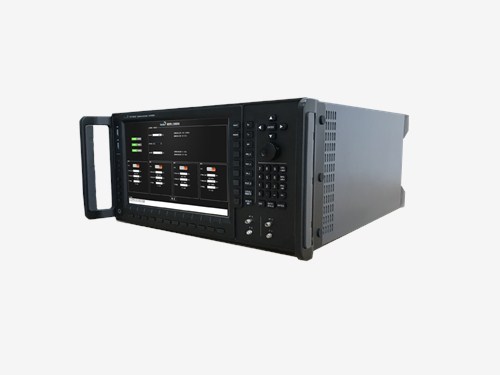

盛鉑科技的FC1000A 寬帶變頻器基于盛鉑科技創新的OBT-HU 一體化儀表平臺和成熟微波毫米波上下變頻
技術，實現寬帶上變頻功能，儀表化操作界面，便于實驗室和外場使用：
全頻帶覆蓋能力：800MHz～50GHz
靈活的中頻信號選擇：100MHz～5GHz
大動態范圍：輸出-120～25dBm；輸入-10～30dBm1 技術指標
1.1上變頻通道
A.射頻輸出信號頻率范圍：800MHz～20/26.5/40/50GHz
B.射頻輸出信號功率范圍：
a)-120～15dBm
b)-120～25dBm （HPA選件，40GHz以下）
c)-120～20dBm （HPA選件，40~50GHz）
C.中頻輸入信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~50%）
D.中頻輸入信號功率范圍：-10～0dBm
E.通道增益調整步進：0.25dB
F.瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置
G.雜散電平：-50dBc
H.平坦度：±1.5dB
I.端口駐波系數：1.8
上變頻通道典型測試曲線如下：
1.2 下變頻通道
A.射頻輸入信號頻率范圍：1～20/26.5/40/50GHz
B.中頻輸出信號頻率范圍：0.1～5GHz （中頻相對帶寬10%~80%）
C.射頻輸入信號功率范圍：-70～30dBm
D.增益：90dB
E.通道增益調整步進：0.25dB
F.噪聲系數：8dB （選配LNA選件）
G.中頻輸出信號功率范圍：-10～10dBm
H.瞬時帶寬：10MHz/20MHz/50MHz/100MHz/200MHz/500MHz/1GHz/2GHz，八檔可設置
I. 雜散電平：-50dBc
J.平坦度：±1.5dB
K.端口駐波系數：1.8
下變頻通道典型測試曲線如下：
1.3 本振部分
A.頻率步進：1Hz
B.頻率切換時間：200ns
C.相位噪聲：-80dBc/Hz@1kHz（50GHz頻率）
D.參考輸入標稱頻率：10MHz
E.參考輸入鎖定范圍：-0.05ppm~0.05ppm
F.參考輸入信號功率：1dBm~5dBm
G.參考輸出標稱頻率：10MHz
H.參考輸出頻率精度：0.05ppm
I.參考輸出信號功率：4dBm~6dBm
本振相位噪聲測試曲線如下：
表1 FFC1000A產品配置表
選項編號
功能描述
主機
FFC-1020U-1CH
20GHz超寬帶上變頻器，單通道
FFC-1020U-2CH
20GHz超寬帶上變頻器，雙通道
FFC-1020D-1CH
20GHz超寬帶下變頻器，單通道
FFC-1020D-2CH
20GHz超寬帶下變頻器，雙通道
FFC-1026U-1CH
26.5GHz超寬帶上變頻器，單通道
FFC-1026U-2CH
26.5GHz超寬帶上變頻器，雙通道
FFC-1026D-1CH
26.5GHz超寬帶下變頻器，單通道
FFC-1026D-2CH
26.5GHz超寬帶下變頻器，雙通道
FFC-1040U-1CH
40GHz超寬帶上變頻器，單通道
FFC-1040U-2CH
40GHz超寬帶上變頻器，雙通道
FFC-1040D-1CH
40GHz超寬帶下變頻器，單通道
FFC-1040D-2CH
40GHz超寬帶下變頻器，雙通道
FFC-1050U-1CH
50GHz超寬帶上變頻器，單通道
FFC-1050U-2CH
50GHz超寬帶上變頻器，雙通道
FFC-1050D-1CH
50GHz超寬帶下變頻器，單通道
FFC-1050D-2CH
50GHz超寬帶下變頻器，雙通道
FFC-1020UD
20GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1026UD
26.5GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1040UD
40GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
FFC-1050UD
50GHz超寬帶上下變頻器，單通道上邊頻，單通道下變頻
選件
HPA0020
功率放大選件，20GHz帶寬
HPA0026
功率放大選件，26.5GHz帶寬
HPA0040
功率放大選件，40GHz帶寬
HPA0050
功率放大選件，50GHz帶寬
LNA0020
可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
LNA0026
可變?cè)鲆娴驮肼暦糯笃鳎?6.5GHz帶寬
LNA0040
可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
LNA0050
可變?cè)鲆娴驮肼暦糯笃鳎?0GHz帶寬
PAT0026
程控衰減選件，DC-26GHz
PAT0040
程控衰減選件，DC-40GHz
PAT0050
程控衰減選件，DC-50GHz
