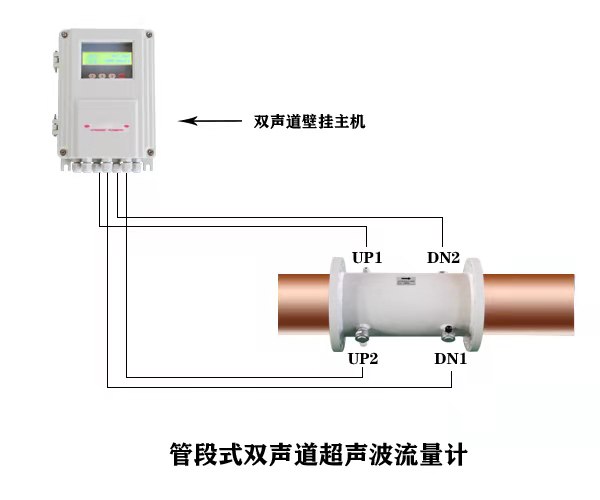

大連海峰TDS-100管段式雙聲道超聲波流量計

這真不是您需要的產品？
品　　牌：
海峰

直接提問 | 回首頁搜
出廠 價：
18600 元/套

主要規格：
臺

用　　途：
測量管段流量信息

TDS-100系列雙聲道超聲波流量計特點 TDS-100系列流量計是基于微處理器技術，自身完備的流量測量?jī)x表，與其它常規類型流量計或其它超聲波流量計相比，除具有高精度、高可靠性、高性能、低價格的顯著特點外，還具有諸多特點與功能，其典型特點與功能如下所示。 * 0.5%線性度，0.2%重復性 * 非導電/特殊介質測量 * 低電壓多脈沖平衡發射接收 * 正向/負向/凈累積器 * 隔離RS-485接口，支持MODBUS RTU * 抗干擾設計，電氣隔離的直流電源供電 * 內置熱量測量/熱量計 * 內置批量/定量控制器 * 2路二線制PT1000鉑電阻輸入電路 * 壓鑄鋁外殼（固定式） * 1路模擬4-20mA輸出 * 可選直流/交流/220交流供電 * 每個周期采樣次數提高到128次 * 內部64位浮點數據處理 * OCT頻率信號輸出 * 22皮秒時差測量分辨率 TDS-100系列流量計采用世界上最先進的集成電路及微處理器實現智能控制，生產過程中無需調整任何元器件參數，全部STM焊接，產品一致性好，保證每一臺出廠的機器都達到最佳性能、最好工作狀態。 1.3 接線圖 PT_UP：PT1000傳感器，熱量表熱端PT1000電阻 PT_DN: PT1000傳感器，熱量表冷端端PT1000電阻 OCT+/-: OCT輸出 UP1+/-,DN1+/-：第一聲道傳感器 E:所有傳感器的屏蔽線 UP1+/-,DN1+/-：第二聲道傳感器 485A/B: RS485通信線 AO+/-: 4~20mA輸出 24V+/-:外部24V直流電源 L/N/G: 外部220V交流電源外部220V千萬不要接入24V，否則燒毀 1.4 主要性能指標 項目性能，參數 測 量主機 精度 1.0 級 重復 性 0.2% 流速范圍（0.25 ~ ±12）m/s。測量原理超聲波傳播時差原理，32位CPU工作，8字節雙浮點運算。測量周期 50mS. (每秒20次，每個周期采集64組數據)。顯示 2×10或者4*8背光型漢字液晶顯示器，低功耗為段碼液晶顯示。操作 4×4輕觸鍵盤/4按鍵輸入。輸入 2路二線制PT1000鉑電阻輸入回路，可實現熱量計量功能輸出電流信號：4~20mA, 阻抗0~500,浮空，精度0.1%FS。脈沖信號：正、負、凈流量及熱量累計脈沖OCT輸出。數據接口：標準隔離RS-485接口。其他功能記憶日、月、年累積流量。故障自診斷功能；網絡工作方式等。傳感器外夾式：小型標準S2型，適用于管徑DN15～DN100mm 中型標準M2型，適用于管徑DN50～DN700mm 大型標準L2型，適用于管徑DN300～DN6000mm 插入式：測量管道材質不限（可焊接、不可焊接都可以）適用于管徑DN80以上。標準管段式：適用于管徑DN50-DN1000，整機測量精度±0.5%。電纜長度可加長至300m（超過此長度請同廠家聯系）。管道襯材鋼、不銹鋼、鑄鐵、硬質塑料、水泥管等一切質地密致管道，允許有襯里。內 徑 15mm - 6000mm。直管段長度上游≥10D，下游≥5D，距泵出口處≥30D。流體種類 水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。濁　度 ≤10000 ppm, 且氣泡含量小。溫度（-40~160）℃。流向正反雙向計量。工作環境溫度主機：-10-70℃ （大于此溫度范圍要求請與廠家聯系）探頭：-40℃ ~ +160℃ 濕度主機：85%RH 探頭：可浸水工作，水深≤3米。電源 DC18-36V ，AC220V供電方式。
