首頁

公司簡介

可編程交流直流電子負載

這真不是您需要的產品？
品　　牌：
IUX/至茂電子

直接提問 | 回首頁搜
出廠價：
10 元/臺

主要規格：

用　　途：

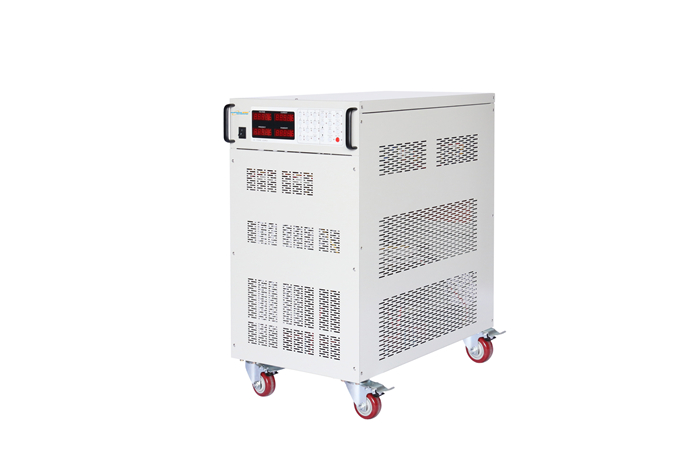

產品簡介： ALC3000系列交流中頻電源是專門為航空及軍工電子電氣設備設計制造的電源，可用于飛機及機載設備、雷達、導航等軍工電子設備，以及其他需要400Hz中頻電源的場合。 400Hz中頻電源以16位微型控制器為核心，以電力電子器件為功率輸出單元，采用了數字分頻、鎖相、波形瞬時值反饋、SPWM脈寬調制、IGBT（IPM）輸出等新技術及模塊化機構，具有負載適應性強，效率高、穩定度佳、輸出波形品質好、操作簡單、體積小、重量輕、智能控制、異常保護功能、輸出頻率可調、反應速度快、過載能力強、全隔離輸出，長壽命抗損傷等特點。 24V軍工裝甲裝備起動充電電源產品特點： ◆ 采用獨特的瞬時值雙環控制方式，控制精度高，波形品質好，可適應各種負載。 ◆ 采用正弦脈寬調制技術（SPWN）設計，體積小、重量輕、噪音低、干擾小，用第三代功率模（IGBT\IPM）塊推動，效率高、性能穩定、散熱效果佳。微處理器控制，輸出電壓頻率在線可調。 ◆ 操作顯示數字LED面板，采取旋鈕型操作方式，簡單方便。隔離變壓器隔離輸出，安全可靠。 ◆ 三相獨立控制，集中監控，適用于三相平衡負載及任意不平衡負載，也可作單相電源適用。 ◆ 優異的負載保護功能：具有過電壓、欠電壓、錯相、漏電、缺相、過流、超載、欠頻、短路等輸出保護。暫態反應快速，對100%的加載/除載，輸出負載穩壓率在反應時間2ms以內，即可穩定在±1%（線性負載）。 ◆ 可配置通訊接口 RS232/485 GPIB（選配） 24V軍工裝甲裝備起動充電電源應用領域： ■航空軍工系統 ■ 研發單位至佳電源 ■電腦設備測試 ■ 機場設備400Hz電源 ■太空設備測試 ■ 空調設備測試 24V軍工裝甲裝備起動充電電源產品規格： ALC3000系列中頻電源產品規格型號 Model 3000 3001 3003 3005 3010 3015 3020 3030 3050 3100 3150 容量 Capacity 0.5K 1KA 3K 5K 10K 15K 20K 30K 50K 100K 150K 制作方式 Working PWM(正弦脈寬調制) 輸入INPUT 相數 Phase 1φ2W 3φ4W 電壓 Voltage 220V±10% 380V±10% 頻率 Frequency 47Hz - 63Hz 輸出OUTPUT 相數 Phase 1φ2W 電壓 Voltage 115V-L-N定壓輸出（80-150調節可選）頻率 Frequency 400HZ定頻輸出至大相電流 Max Current L=120V 4.2A 8.4A 25A 42A 84A 125A 168A 250A 420A 840A 1250A H=240V 2.1A 4.2A 12.5A 21A 42A 62.5A 84A 125A 210A 420A 625A 顯示 LCD Display 電壓 Vrms、電流Arms、頻率Fre、功率Wattage、功率因數 PF 電源調整率 Linear Regulation 0 . 1 % 負載調整率 Load Regulation 1% 波形失真率Harmonic T.H.D 2%(純阻性負載) 輸出瞬態特性Output transient 符合JJB572A-2006規定（≤10% S=200MS）頻率穩定度 Frequency Regulation 0.01% 電壓解析度 Voltage Resolution 0.1V 頻率解析度 Frequency Resolution 0.1Hz 電流解析度 Current Resolution 0.001A/00.1A/0.1A/1A 測量精確度電壓 Voltage 0.5%FS+5dgt 電流 Current 0.5%FS+5dgt 功率 Wattage 0.5%FS+5dgt 頻率 Frequency 0.01%FS+5dgt 設定精確度電壓 Voltage 1%FS 頻率 Current 0.1%FS 保護 Protection 過流 Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit 運行環境 Environment 溫度：0-45℃ 相對濕度：0-90%（非凝結狀態）海拔高度1500m 絕緣電抗Insulation reactance 500Vdc 20M?以上耐壓絕緣Voltage insulation 1800Vac/5mA/1分鐘冷卻方式Cooling mode 強迫風冷Forced fan coolion 可附加功能Additive function 外控0-5V/10V/2.5V控制定制功能Customization function 電壓外形可定制體積 W×H×D(mm) 30 50 80 120 150 250 400 600 800 重量 Weight(Kg) 430×177 ×450 430×360 ×450 430×700×550 550×700× 700 700×1350×1418 900×1730×1610 接下表：（三相機型） ALC3000S三相系列標準交流電源產品規格型號Model 3006S 3009S 3012S 3015S 3020S 3030S 3060S 3100S 3150S 3300S 3450S 容量Power 6K 9K 12K 15K 20K 30K 60K 100K 150K 300K 450K 制作方式Working SPWM(正弦脈寬調制) 輸入INPUT 相數Phase 1φ2W 3φ4W 電壓Voltage 220V±10% 380V±10% 頻率Frequency 47Hz – 63Hz 輸出OUTPUT 相數Phase 3φ4W 相電壓Voltage 相電壓115V 線電壓200V 頻率Frequency 400Hz定頻輸出至大相電流 Max Current L=120V 16.8A 25A 33A 42A 56A 84A 168A 278A 420A 840A 1250A H=240V 8.4A 12.5A 17A 21A 28A 42A 84A 139A 210A 420A 625A LED顯示(A相) Display 電壓Vrms、電流Arms、頻率Fre、功率Wattage、功率因數PF 電源穩壓率Line Regulation 0.1% 負載穩壓率Load Regulation 1% 波形失真率Harmonic T.H.D 2%(純電阻負載) 三相不平衡度Three phase unbalance 可接不平衡負載（三相可做單相使用）輸出瞬態特性Output transient 符合JJB572A-2006規定（≤10% S=200MS）相位角偏移度 phase angle offset 平衡負載120°±1%，不平衡負載±3% 頻率穩定度Frequency Regulation 0.01% 電壓解析度Voltage Resolution 0.1V 頻率解析度Frequency Resolution 0.1Hz 電流解析度Current Resolution 0.001A/0.01A/0.1A/1A 測量精確度電壓Voltage 0.5%FS+5dgt 電流Current 0.5%FS+5dgt 功率Wattage 0.5%FS+5dgt 頻率Frequency 0.01%FS+5dgt 設定精確度電壓Voltage 1% 頻率Current 0.1% 保護 Protection 過流 Over Current 過溫 Over Temp 過載Over Load 短路Short Circuit 運行環境 Environment 溫度：0-45℃ 相對濕度：0-90%（非凝結狀態）海拔高度1500m 絕緣電抗Insulation reactance 500Vdc 20M?以上耐壓絕緣Voltage insulation 1800Vac/5mA/1分鐘冷卻方式Cooling mode 強迫風冷Forced fan coolion 可附加功能Additive function 外控0-5V/10V/2.5V控制定制功能Customization function 電壓外形可定制體積 W×H×D(mm) 75 90 120 150 200 300 500 900 1200 2000 3000 重量 Weight(Kg) 430×700×700 610×930×1050 700×1200×1400 900×1580×1610 1000×1580×1800 程控phase angle offset RS232C 485（選配）備注：（可定制） ◆ 其它電壓規格請咨詢本公司相關人員； ◆ 其它電壓規格的重量及尺寸有異，請咨詢我司商務人員； ◆ 可訂制36VAC或依顧客要求規格特別定制； ◆ 本公司產品規格不斷研發改進，變更恕不另行通知。

寧波至茂電子科技有限公司

蘇玲

[聯系時請說明來自檢測通]

在線客服：
留言咨詢

聯系方式：
請點擊查看電話

郵件：
發送郵件

地址：
寧?？h梅林街道塔山工業區
