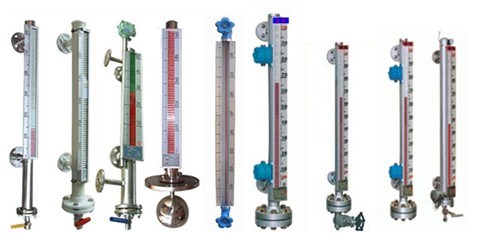

側裝磁翻板液位計頂裝磁翻板液位計遠傳磁翻板液位計 銳文供

磁翻板液位計主要技術指標

測量范圍：500~18000mm

精確度：±5mm ±10mm（高溫型）

工作壓力：≤2.5MPa（普通型）

≤10.0MPa（高壓型）

≤32.0MPa（超高壓型）

≤2.5MPa（防腐型）

介質密度：0.45~2g/cm3

介質密度差：≥0.15g/cm3（測量界位）

介質溫度：-80℃~+450℃

介質粘度：≤0.4Pa.s，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱夾套式液位計。

環境振動：頻率≤25HZ，振幅≤0.5mm

接口法蘭：采用化工部1997年zui新頒發的HG20592~20635-97法蘭標準。

如用戶需采用其他標準（如GB、ANSI、DIN等標準）可根據用戶需要設計。

磁翻板液位計用途

基本型磁翻板液位計（又稱：磁翻柱液位計或磁性浮子液位計），是一種能就地顯示或帶遠傳與控制的液位計。它很多用于石油、化工、輕工、電力、核工業以及食品、醫療等工業中，對各種她、罐、槽、箱等容器中介質的液位進行指示和控制。

磁翻板液位計使用

磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。

磁翻板液位計太長了怎么辦？

對超過一定長度的，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；當配有遠傳配套儀表時需做到如下幾條：遠傳配套儀表零位應與液位計零位指示處在同一水平線上；遠傳配套儀表與顯示儀表或工控機之間的連線zui好單獨穿保護管敷設或用屏蔽二芯電纜敷設；應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；遠傳配套儀表上感應面應面向和緊貼主導管；接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

磁翻板液位計7個使用注意事項

1.的對超過一定長度（普通型>3米、防腐型>2米）的液位計。

2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；

3.當配有遠傳配套儀表時需做到如下幾條：

4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；

5.遠傳配套儀表上感應面應面向和緊貼主導管；

6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；

7.應根據介質情況，不定期清洗磁翻板液位計的主導管刪除雜質；
