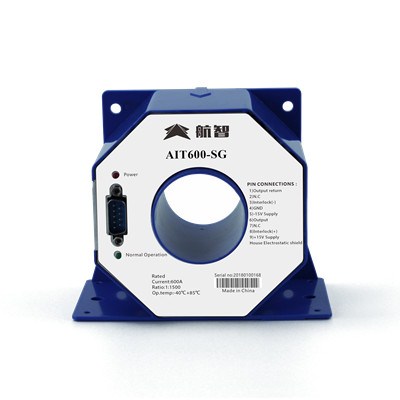

深圳廠家供應大電流傳感器
擁有自主知識產權的六大核心關鍵技術：首先它采用了激磁閉環控制技術，與傳統方案比省去了復雜的磁屏蔽系統設計。第二，它采用了自激磁通門技術，與傳統方案比省去了激磁發生器。第三，采用自激退磁技術，零漂小，拓展了量程寬度，原來用兩個傳感器解決的問題，現在只需要一個傳感器。第四，采用了多點零磁通技術，通過對激勵磁通、直流磁通、交流磁通以及高頻磁通的零磁通閉環控制，實現了對直流電流、高頻電流以及交流電流的精密檢測，提高了傳感器的電流檢測精度，降低了傳感器的生產成本。第五，采用多級量程自動切換技術，對微伏級弱信號進行精細放大，實現了高精度數字化輸出，為大數據遠程傳輸提供了必要條件。第六，采用了溫控補償技術，降低傳感器的溫漂。
基于多方面的技術集成與創新，我們的產品技術成本優勢比較明顯，與目前國外世界知名的高精度商用電流傳感器相比，成本降低了 50%，量程寬度提高了 1 倍，比較高測量精度提高了 50%，數字輸出為***所有。
核心技術 性能特點
◇ 自激磁通門技術 ◇ 先進的零磁通閉環電路傳感器
◇ 激勵磁通閉環控制技術 ◇ 原、副邊隔離測量
◇ 自激退磁技術 ◇ 出色的線性度和準確度
◇ 多點零磁通技術 ◇ 極低的溫漂
◇ 多級量程自動切換技術 ◇ 極低的零漂
◇ 溫控補償技術 ◇ 強抗電磁干擾能力
◇ 寬頻帶和低響應時間
應用領域
◇ 工業控制 ◇ 醫療設備
◇ 鐵路 ◇ 電力、電網
◇ 測試儀器儀表 ◇ 新能源
電氣性能：
項目
符號
測試條件
相當小值
標稱
比較大值
單位
原邊額定直流電流
IPN_DC
—
—
±600
—
Adc
原邊額定交流電流*
IPN
—
—
424
—
Aac
原邊過載電流
IPM
1分鐘
—
—
±900
Adc
工作電壓
VC
—
±14.2
±15
±15.8
V
功耗電流
IPWR
原邊額定電流
±30
±430
±630
mA
電流變比
KN
輸入：輸出
1500:1
1500:1
1500:1
—
額定輸出電流
ISN
原邊額定電流
—
±0.4
—
A
測量電阻
RM
見圖1
0
2.5
5
Ω
＊指交流有效值
精度測量：
項目
符號
測試條件
相當小值
標稱
比較大值
單位
準確度
XG
輸入直流，25±10oC
—
—
5
ppm
線性度
εL
—
—
—
2
ppm
溫度穩定性
TC
—
—
—
0.1
ppm/K
時間穩定性
TT
—
—
—
0.2
ppm/month
供電抗干擾
TV
—
—
—
1
ppm/V
零點失調電流
IO
@25oC
—
—
1（用戶可調零）
ppm
紋波電流
IN
DC-10Hz
—
—
0.5
ppm
動態響應時間
tr
di/dt=100A/us,上升至90%IPN
—
—
1
us
電流變化率
di/dt
—
100
—
—
A/us
頻帶寬度（-3dB）
F
—
0
—
500
kHz
零點失調電流
IOT
全溫度范圍
—
—
±5
μA
