高精度數字電流傳感器使用說明書

一、產品概要

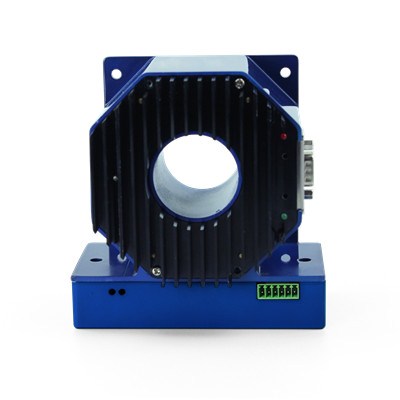

DIT系列高精度數字電流傳感器是我公司生產的新一代數字傳感器。該產品采用全新的軟硬件設計，能同時測量單相交直流電流、頻率等。可應用于計量研究所，政府檢驗機構以及其它計量領域。

多點零磁通技術系統應用于現有高精度直流傳感器技術之上，激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合，實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。

二、核心技術

? 自激磁通門技術

? 激勵磁通閉環控制技術

? 自激退磁技術

? 多點零磁通技術

? 溫控補償技術

? 多級量程自動切換技術

三、性能特點

? 先進的零磁通閉環電路傳感器

? 原、副邊隔離測量

? 出色的線性度和準確度

? 極低的溫漂

? 極低的零漂

? 寬頻帶和低響應時間

? 抗電磁干擾能力強

四、應用領域

? 工業控制

? 醫療設備

? 鐵路

? 電力、電網

? 測試儀器儀表

? 新能源

五、產品選型表

DIT系列產品選型表
	交流電流	直流電流	交流準確度	直流準確度
DIT1SG	707mA	±1A	0.05%	0.02%
DIT1SI	707mA	±1A	0.05%	0.05%
DIT5SG	3.5A	±5A	0.05%	0.02%
DIT5SI	3.5A	±5A	0.05%	0.05%
DIT60SG	42A	±60A	0.05%	0.02%
DIT60SI	42A	±60A	0.05%	0.05%
DIT200SG	141A	±200A	0.05%	0.02%
DIT200SI	141A	±200A	0.05%	0.05%
DIT300SG	212A	±300A	0.05%	0.02%
DIT300SI	212A	±300A	0.05%	0.05%
DIT400SG	282A	±400A	0.05%	0.02%
DIT400SI	282A	±400A	0.05%	0.05%
DIT600SG	424A	±600A	0.05%	0.02%
DIT600SI	424A	±600A	0.05%	0.05%
DIT1000SG	707A	±1000A	0.05%	0.02%
DIT1000SI	707A	±1000A	0.05%	0.05%

六、技術參數(RG-量程值)

DIT系列產品技術參數
		DIT1	DIT5	DIT60	DIT200	DIT300	DIT400	DIT600	DIT1000
交流電流測量	測量量限	707mA	3.5A	42A	141A	212A	282A	424A	707A
	測量范圍	(0~110%)RG
	測量準確度	±0.05%RG
	測量分辨率	0.01%RG
直流電流測量	測量量限	±1A	±5A	±60A	±200A	±300A	±400A	±600A	±1000A
	測量范圍	(0~110%)RG
	測量準確度	±0.02%RG(SG型號) ±0.05%RG(SI型號)
	測量分辨率	0.005%RG
頻率測量	頻率測量范圍	40Hz~70Hz
	頻率測量準確度	±0.01Hz
	頻率測量分辨率	0.001Hz
其他指標	工作電源電壓范圍	±15VDC
	工作溫度	10℃～35℃
	相對濕度	≤85%，無腐蝕性氣體

七、接口說明

DB9接線端子定義（DB9公頭）

鳳凰端子定義

注：+5V電源為模塊對外部無源設備供電電源。

八、運行指示燈

指示燈

說明

傳感器運行指示燈

傳感器正常運行時，綠色指示燈處于長亮狀態；傳感器異常工作時，綠色指示燈處于熄滅狀態

運行指示燈

設備正常運行時，綠色指示燈處于閃爍狀態

通信指示燈

設備正常通信時，黃色指示燈處于閃爍狀態

九、尺寸說明

單位：mm，如果未指明，尺寸偏差為±2mm或1%，取較大者。

DIT1、DIT5、DIT60、DIT200、DIT300、DIT400型號

DIT600、DIT1000型號

十、通信協議

請參考文檔《HZP通信協議》。
