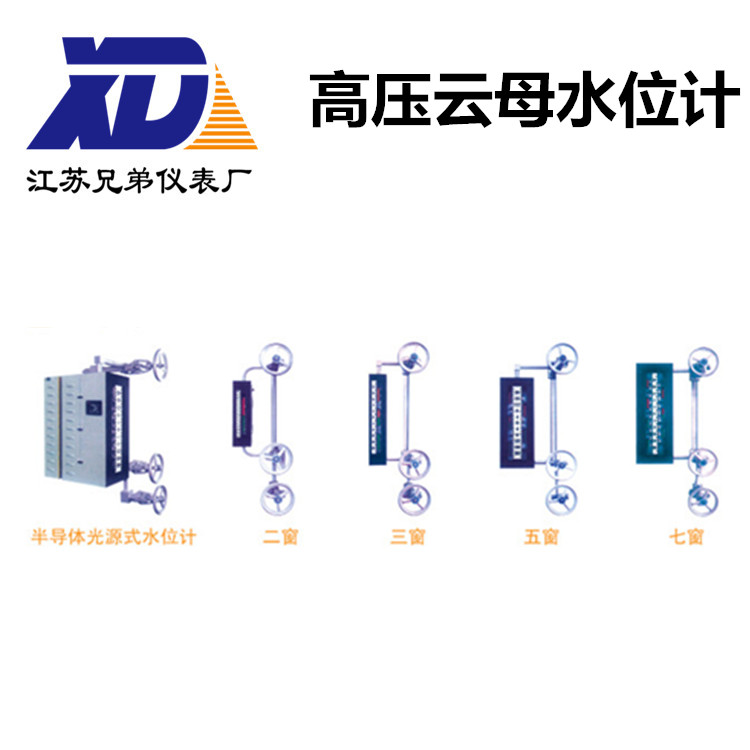

壓力容器水位監測無盲區半導體光源式液位計廠家

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

概述：云母雙色水位計是目前國內外沒有任何儀表可以取代的就地觀測儀表。它是利用光學原理以“汽紅、水綠”來顯示鍋爐內汽、水位變化的。兩排補償式窗口、錯位式窗口使觀察連續無間隔，且光線柔和、界面清晰。表體上打有三道防水線使密封效果更好。特制螺栓經調質后根除了咬絲、斷絲現象。該表結構簡單、顯示直觀、測量范圍廣、測量精度高、無論就地還是主控室監視效果一致。是應用于高壓、超高壓、亞臨界發電鍋爐上zui理想的水位計。測量原理：云母雙色水位計是設計新穎獨特，通過汽、水閥門與汽包汽側、水側相聯接，形成連通體，利用連通器原理使水位計內顯示的水位與鍋爐汽包內的實際水位相一致。水位計的觀察孔在表體中心的直線上，由光源發出的光通過紅、綠玻璃片，分別濾成紅、綠光，分別射向表體的觀測窗，在表體的汽相部分，紅光射向正前方，而綠光斜射到壁上被吸收；與此同時在液相部分，由于水的折射使得綠光射向正前方，紅光斜射到壁上被吸收。因此在正前方觀察將獲得汽紅、水綠；汽滿全紅、水滿全綠的顯示效果。本系列水位計主要由表體、閥門、光源總成（光源箱、觀察罩）定時電源變壓器組成。表體及光源總成。用途：專為大型火力發電機組鍋爐汽包水位監視而設計制造的就地儀表，也可用于其它行業的水液位監視。主要特點： 1、表體螺栓鉆孔，水位計開槽線切割，表體平面與壓板平面采用平面精磨，不泄露。 2、表體通過兩排補償式窗口、錯位式窗口，消除了原存在的盲區缺點；螺栓與表體旋合，防止了咬絲、斷絲，改變了以往的不足。 3、表體上兩排窗口，通過光學折射原理，在水位計正前方觀看水位時可觀察到任一時刻起包水位準確值。 4、光線肉換個、紅綠分明、界線清晰。 5、水位計采用長窗式結構，觀察視察寬，透明度高。 6、表體上打有三道防水線，并采用特制密封材料，不泄露，延長了產品使用壽命，減輕維護人員工作強度，降低了維修費用。 7、光源采用新式冷光源，使用壽命長。 8、采用水位TV監視系統時，汽包水位與監視器水位同步，畫面清晰。產品規格： 1、無盲區（補償式）：五段、五段加長、七段、九段、十一段； 2、無盲區（錯位式）：二段、四段、六段、八段、十段； 3、有盲區：三段、四段；光源部分：發光二極管、鹵鎢燈管、平光燈可根據用戶要求選用。技術參數： 1、公稱壓力：16MP、25MP、32MP； 2、接口形式：焊接、法蘭連接； 3、溫度：飽和； 4、中心距：535mm—1270mm； 5、可視長度：380mm—800mm； 6、光源：發光二極管、鹵鎢燈管、平光燈管； 7、電源變壓器：輸入220V?輸出35V、40V、?45V功率600W、1200W；調試方法：固定紅、綠燈架，調整光源位置使光源對準支架綠光一側，使折射出的綠光光線對準表體后壓板采光斜槽，光在表體內再經過汽水折射呈現出汽紅水綠，汽滿全紅、水滿全綠的效果。無水的情況下，打開水位計后罩顯示綠色，關閉后罩則呈紅色。維修及注意事項： 1、水位計的組件由人造云母片、天然云母片和石墨墊組成。 2、人造云母片接觸介質，石墨墊安裝時一定按大小面安裝。 3、紅綠玻璃在同一支架上，綠玻璃在表體的直角側，如裝反則會汽綠、水紅，對水位造成誤導。 4、安裝云母片要先正確放置，再緊固壓板中的螺絲，然后對角緊固，逐漸加力到90N.m、120N.m、150N.m、180N.m并分四次緊固確保緊密，均勻。 5、水位計因長時期運行云母片也可能結垢，此時須進行沖洗。沖洗方法：關閉汽閥、打開水閥使表體內部水位上升至頂端，打開排污閥反復沖洗4－5次，即可。如沖洗不凈須更換云母組件。
