j萬能角度尺讀數方法

萬能角度尺的讀數方法，和游標卡尺相同，先讀出游標零線前的角度是幾度，再從游標上讀出角度“分”的數值，兩者相加就是被測零件的角度數值。

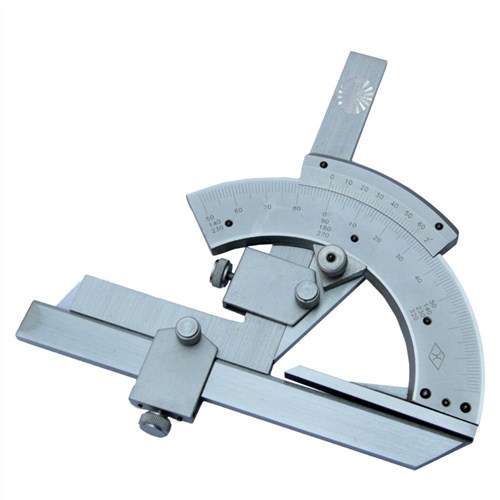

在萬能角度上，基尺是固定在尺座上的，角尺是用卡塊固定在扇形板上，可移動尺是用卡塊固定在角尺上。若把角尺拆下，也可把直尺固定在扇形板上。由于角尺和直尺可以移動和拆換，使萬能角度尺可以測量0o～320o的任何角度，如下頁圖所示。

角尺和直尺全裝上時，可測量0o～50的外角度 ，僅裝上直尺時，可測量50o～140o的角度，僅裝上角尺時，可測量140o～230’的角度，把角尺和直尺全拆下時，可測量230o～320o的角度(即可測量40o～130o的內角度)。

萬能量角尺的尺座上，基本角度的刻線只有0～90o,如果測量的零件角度大于90o，則在讀數時，應加上一個基數（90o；180o；270o；）。當零件角度為：>90o～180o，被測角度=90o+量角尺讀數，>180o～270o，被測角度=180o+量角尺讀數，>270o～320o被測角度=270o+量角尺讀數。

用萬能角度尺測量零件角度時，應使基尺與零件角度的母線方向一致，且零件應與量角尺的兩個測量面的全長上接觸良好，以免產生測量誤差。
