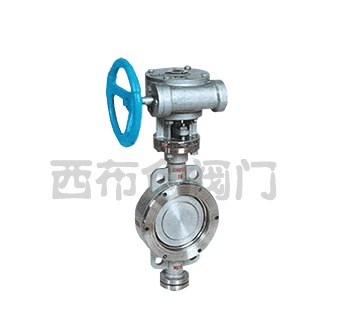

上海對夾式硬密封蝶閥-對夾式硬密封蝶閥價格-對夾式硬密封蝶閥廠家-上海西布倉閥門供

這真不是您需要的產品？
品　　牌：
上海西布倉

直接提問 | 回首頁搜
出廠價：
1000

主要規格：
15-500

用　　途：

上海對夾式硬密封蝶閥-對夾式硬密封蝶閥價格-對夾式硬密封蝶閥廠家-上海西布倉閥門供

一、產品[對夾式彈性硬密封]的詳細資料：

產品名稱：對夾式彈性硬密封

產品特點：對夾式彈性硬密封,對夾式硬密封,彈性硬密封

二、Dt3/6/973H-6/10C.P.R.V系列對夾式彈性金屬硬密封蝶閥：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）										連接尺寸（標準值）
公稱通徑		結構長度（標準值）	H	Dt373H			Dt673H			Dt973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18
65	2 1/2	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18
80	3	49	120	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18
100	4	56	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18
125	5	64	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18
150	6	70	175	555	270	280	800	355	92	705	300	315	225	8-18	240	8-22
200	8	71	208	605	270	280	850	250	170	775	300	315	280	8-18	295	8-22
250	10	76	243	680	270	280	925	250	170	945	300	315	335	12-18	350	12-22
300	12	83	283	800	380	420	1035	450	220	1070	300	315	395	12-22	400	12-22
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	12-22	460	16-22
400	6	102	340	915	450	470	1190	450	220	1210	300	315	495	16-22	515	16-26
450	8	114	380	960	480	490	1250	650	280	1335	575	714	550	16-22	565	20-26
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	600	20-22	620	20-26
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	705	20-26	725	20-30
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	810	24-26	840	24-30
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	920	24-30	950	24-33
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1020	24-30	1050	28-33
1000	40	216	770	1795	850	900	2015	1250	380	2380	785	863	1120	28-30	1160	28-36
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1340	32-33	1380	32-39

三、Dt3/6/973H-6/10C.P.R.V系列對夾式彈性金屬硬密封蝶閥：

公稱通徑		結構長度（標準值）	外形尺寸（參考值）											連接尺寸（標準值）
公稱通徑		結構長度（標準值）	H		Dt373H			Dt673H			D973H			PN0.6MPa		PN1.0MPa
毫米	英寸	L	H		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350		180	200	625	245	72	530	250	255	125	4-14	125	4-18
65	2 1/2	46	115	370		180	200	625	245	72	530	250	255	145	4-14	145	8-18
80	3	49	120	380		180	200	645	245	72	565	250	255	160	8-18	160	8-18
100	4	56	138	420		180	200	675	355	92	600	250	255	180	8-18	190	8-22
125	5	64	164	460		180	200	715	355	92	640	250	255	210	8-18	220	8-26
150	6	70	175	555		270	280	800	355	92	705	300	315	240	8-22	250	8-26
200	8	71	208	605		270	280	850	250	170	300<, /P>	315	295	12-22	310	12-26
250	10	76	243	680		270	280	925	250	170	945	300	315	355	12-26	370	12-30
300	12	83	283	825		380	420	1035	450	220	1070	300	315	410	12-26	430	16-30
350	14	92	310	900		380	420	1070	450	220	1140	300	315	470	16-26	490	16-33
400	6	102	340	980		450	470	1190	450	220	1210	300	315	525	16-30	550	16-36
450	8	114	380	1030		480	490	1250	650	280	1335	575	714	585	20-30	600	20-36
500	20	127	410	1105		480	490	1290	650	280	1415	575	714	650	20-33	660	20-36
600	24	154	470	1310		480	490	1455	850	380	1605	656	810	770	20-36	770	20-39
700	28	165	550	1435		640	660	1585	850	380	1844	656	810	840	24-26	875	24-42
800	32	190	640	1605		640	660	1700	1250	380	2040	656	810	950	24-39	990	24-48
900	36	203	710	1745		750	860	1865	1250	380	2255	785	863	1050	28-39	1090	28-48
1000	40	216	770	1885		850	900	2015	1250	380	2380	785	863	1170	28-42	1210	28-56
1200	48	254	890	2105		850	900	2250	1250	380	2640	785	863	1390	32-48	1420	32-56

注：Dt-代表彈性密封結構

訂貨須知：
一、①對夾式彈性硬密封蝶閥產品名稱與型號②對夾式彈性硬密封蝶閥口徑③對夾式彈性硬密封蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定大宇公司的對夾式彈性硬密封蝶閥型號，請按對夾式彈性硬密封蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的大宇閥門專家為您審核把關。
