在電氣控制系統中，位置開關的作用是實現順序控制、定位控制和位置狀態的檢測。用于控制機械設備的行程及限位保護。構造：由操作頭、觸點系統和外殼組成。
在實際生產中，將行程開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。
行程開關
行程開關
行程開關***用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。
行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C構的動作。
常規行程開關中LX19系列中的LX19-001/111，LXK3系列中的LXK3-20S/T，JLXK1系列JLXK1-111/411/511相當有代表力,這些產品有結構簡單、功能實用、價格低廉的優勢深受廣大使用者的青睞。
進口行程開關
進口行程開關中WL系列、HL系列、D4V系列、SZL-WL系列相當有代表力，此類產品做工精細、性能優越、在極端環境中的表現更為突出，贏得了大批的粉絲，但價格高昂也令不少用戶咋舌
耐高溫行程開關
在國產的耐高溫行程開關中相當有影響力的就是YNTH系列耐高溫行程開關，一般性用在煉鋼廠的比較多。YNTH行程開關能在高溫的環境中正常工作，比較高工作溫度為350度，工作環境的溫度增高產品的壽命就會相應的下降，超過300度要減低開關的工作量來保證產品的壽命。此系列行程開關價格低廉，性能穩定贏得了廣大客戶的一致好評。
防水行程開關
國產防水行程開關中YNFS(TZ)系列較為突出。YNFS行程開關具有體積小、靈敏度高、密封性強、耐油防腐蝕的特點，最令人驚嘆的是此類行程開關可以放在水中工作令同類產品望塵莫及。
行程開關按其結構可分為直動式、滾輪式、微動式和組合式。
直動式行程開關
動作原理同按鈕類似，所不同的是：一個是手動，另一個則由運動部件的撞塊碰撞。當外界運動部件上的撞塊碰壓按鈕使其觸頭動作，當運動部件離開后，在彈簧作用下，其觸頭自動復位。
其結構原理如圖F1所示，其動作原理與按鈕開關相同，但其觸點的分合速度取決于生產機械的運行速度，不宜用于速度低于0.4m/min的場所。當運行速度低于0.4m/min時，觸點分?jǐn)嗟乃俣葘⒑苈|點易受電弧燒灼。
直動式行程開關組成
1：推桿 2&4：彈簧 3：動斷觸點 5：動合觸點

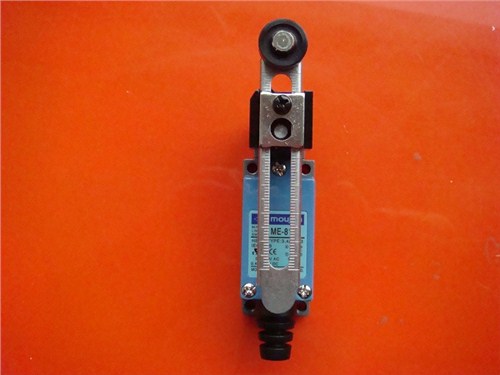

滾輪式行程開關
當運動機械的擋鐵(撞塊)壓到行程開關的滾輪上時，傳動杠連同轉軸一同轉動，使凸輪推動撞塊，當撞塊碰壓到一定位置時，推動微動開關快速動作。當滾輪上的擋鐵移開后，復位彈簧就使行程開關復位。這種是單輪自動恢復式行程開關。而雙輪旋轉式行程開關不能自動復原，它是依靠運動機械反向移動時，擋鐵碰撞另一滾輪將其復原。
當被控機械上的撞塊撞擊帶有滾輪的撞桿時，撞桿轉向右邊，帶動凸輪轉動，頂下推桿，使微動開關中的觸點迅速動作。當運動機械返回時，在復位彈簧的作用下，各部分動作部件復位。
