板式降膜蒸發器具有傳熱系數高、氣耗低、結疤易消除等優點，已成功應用于造紙行業的堿回收以及食品醫藥和化工領域。讓我們一起來了解一下板式蒸發器的工作原理。

一、板式降膜蒸發器原理

板式降膜蒸發器不同于傳統的管式蒸發器。所謂降膜蒸發器即物料從加熱器的外表面子航而下溜動，產生薄膜進行蒸發。降膜板式蒸發器與板式降膜蒸發器為同一產品，無非叫法不同，他們的加熱元件是板狀結構。

板式加熱器由很多的加熱元件組成，加熱元件是由兩塊板片，四周密閉焊接，沖壓成波紋板型。加熱元件的內部空間，即加熱器的汽室，外表面即物料加熱面。很多加熱元件組成一組加熱器。

二、板式降膜蒸發器工作原理

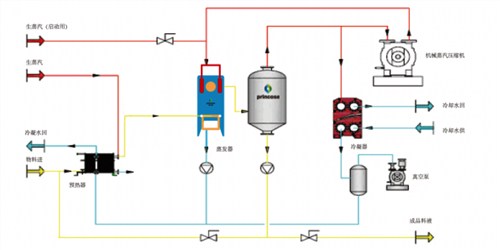

板式降膜蒸發器工作原理，是板式降膜蒸發器工作時，料液由加熱室頂部進入分布器，由此料液均勻分布于豎板加熱元件兩側并呈膜狀降落，同時進行蒸發。

二次蒸汽則從加熱元件之間的橫向通道逸出，沿器壁上升，進入霧沫分離器。蒸濃后的物料集中于下部儲藏器，經循環泵輸送到蒸發器頂部的分布器，在蒸發器內循環。物料溶液從循環泵入口管加入，濃溶液從循環泵出口按一定比率送至下一效蒸發器。

加熱蒸汽通過進汽連接口進入中空加熱元件內空腔中冷凝放熱，放出的熱量使沿加熱元件外壁流下的料液受加熱蒸發而得以濃縮，產生的二次蒸汽經分離器排出。降膜板式蒸發器可以單獨作為增濃器也可以串聯多組多效蒸發器。

板式降膜蒸發器是根據板式蒸發器原理進行設計產品，根據不同的物料、效別、提供的不同流量，循環液在完成蒸發濃縮的同時，又具有在線清洗功能。板式降膜蒸發器還可以根據恒產需要調整所需的生產能力。
