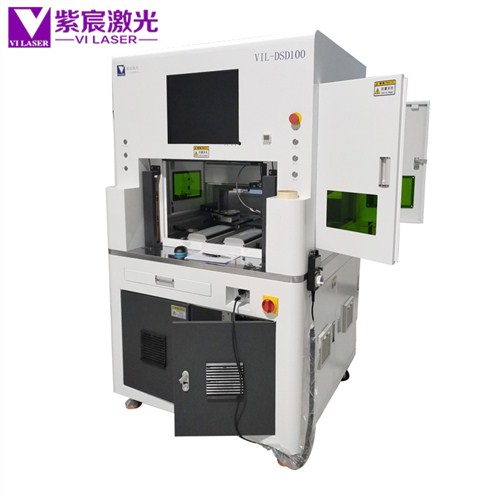

1、半導體激光焊接系統:搭配溫度控制系統的激光焊接系統,可以充分把我焊接效果和避免焊接工件受損。
2、工作臺:采用高精密的XYZ三軸工作臺,定位精度正負0.02mm。精確地運動控制,保證批量生產穩定性和一致性。
3、送錫機構:高精度的送錫機構,可傳送焊錫絲直徑0.2mm-1.5mm,傳送精度0.1mm;通過程序可以控制錫量。

技術參數表:
|
設備型號 |
VIL-S系列 |
|
激光功率 |
30-200w(可定制) |
|
激光波長 |
940nm |
|
錫絲直徑 |
0.2mm-1.5mm |
|
焊盤面積 |
0.1mm以上 |
|
重復精度 |
±0.02mm |
|
運動方式 |
伺服驅動,多軸聯動 |
|
平臺行程 |
X:400m (可定制) |
|
Y:400m (可定制) |
|
|
Z:100m (可定制) |
|
|
I/O通訊接口 |
RS232,RS485,MODBUS |
|
電力需求 |
220V/50Hz |
|
工作環境 |
溫度:5-30度 |
應用行業
該設備整機性能穩定,可焊多種非金屬材料。
廣泛應用:微小器件的精密焊錫:如攝像頭模組,VCM音圈馬達,連接器,USB等;非接觸焊接、對應力有嚴格要求的焊錫:一些高端傳輸產品,如醫用換能器,光通訊模塊,整流器等;
焊點周圍有熱敏器件的焊錫:采用傳統的整版加熱方式,會傷害熱敏器件,如光通訊模塊,電源板,喇叭,RF天線等
客戶試樣焊接效果展示
