環形變壓器結構計算方法_選購_上海宣圣供

這真不是您需要的產品？
品　　牌：
宣圣

直接提問 | 回首頁搜
出廠價：
1

主要規格：
齊全

用　　途：

環形變壓器結構計算方法_選購_上海宣圣供
環形變壓器結構計算方法：
結構計算的目的就是檢驗繞完全部繞組后，內徑尚余多少空間。若經計算內徑空間過小不符合繞制要求時，可以修改鐵心尺寸，只要維持截面積不變，電性能也基本不變。
已知環形變壓器的鐵心內徑Dno=55mm，圖7中各絕緣層厚度為to=1.5mm，t1=t2=1mm。
1、計算繞完初級繞組及包絕緣后的內徑Dn2 計算初級繞組每層繞的匝數n1 式中：Dn1——鐵心包絕緣后的內徑，Dn1=Dno－2t0=55－(2×1.5)=52mm； kp——疊繞系數，kp=1.15。則初級繞組的層數Q1為初級繞組厚度δ1為
2、計算次級繞組的厚度δ2 計算次級繞組每層繞的匝數n2，考慮到次級繞組是用2×d2=2×2.21mm導線并繞，則可見繞完繞組后，內徑還有裕量，所選鐵芯尺寸是合適的。
環形變壓器選購：
一、變壓器的制作中，線圈的機器繞制和手工繞制各有什么優缺點？機器繞制變壓器的優點是效率高且外觀成形漂亮，但繞制高個子小洞眼的環型變壓器卻比較麻煩，而且在絕緣處理工藝的可靠性方面反不如手工繞制到位。手工繞制可以將變壓器的漏磁做得非常小，其在繞制過程中能針對線圈匝數的布局隨時予以調整，所以真正的Hi–END變壓器一定是純手工繞制，純手工繞制的***缺點是效率低、速度慢。
二、環型、EI型、R型、C型幾種電源變壓器哪一種比較好？它們各有其優缺點而不存在誰比較好之說，所以嚴格來講哪一種變壓器都可以做得比較好。從結構上來講，環型能夠做到漏磁最小，但聲音聽感方面EI型則可以把中頻密度感做得更好一些。單就磁飽和而言，EI型要比環型強，但在效率上則環型又優于EI型。盡管如此，其問題的關鍵還是在于你能不能揚長避短而將它們各自的優點充分發揮出來，而這才是做好變壓器的最根本。目前的進口放大器中，環型變壓器的應用仍然是主流，這基本說明了一個問題。發燒友對變壓器的評價要客觀公正，你不能拿一個沒做好的東西作參考而說它不好。有人說環型變壓器容易磁飽和，那你為什么不去想辦法把它做到不容易磁飽和？而原本通過技術手段是可以做到這一點的。不下足功夫或者一味地為了省成本，那它當然就容易磁飽和了。
同理，只要你認真制作，EI型變壓器的效率也是能做到很高的。變壓器的品質好壞對聲音的影響很大，因為變壓器的傳輸能量與鐵芯、線圈密切關聯，其傳遞速率對聲音的影響起決定性作用。像EI型變壓器，人們通常覺得它的中頻比較厚，高頻則比較纖細，為什么呢？因為它的傳輸速度相對比較慢。而環型呢？低頻比較猛，中高頻則又稍弱一點，為什么？因為它傳輸速度比較快，但是如果通過有效的結構改變，你就可以把環型和EI型都做得非常完美，所以關鍵還是要看你怎么做。不過至少可以肯定一點的是，R型變壓器不是太容易做好。用它來做小電流的前級功放和CD唱機電源還可以，如果用來做后級功放的電源，則有比較嚴重的缺點。因為R型變壓器本身的結構形式不太容易改變，而環型和EI型則相對容易通過改變結構來達到靚聲目的。采用R型變壓器制作的功率放大器電源，通常聲音很板結而匱乏靈氣，低頻往往沒有彈跳力而顯得較硬。
上海宣圣變壓器有限公司是位于國際大都市上海，是專業從事各類通用變壓器、電力電抗器、及鐵路電務器材和鐵路信號變壓器的研究、設計、生產的專業廠家。
環形變壓器結構計算方法_選購_上海宣圣供

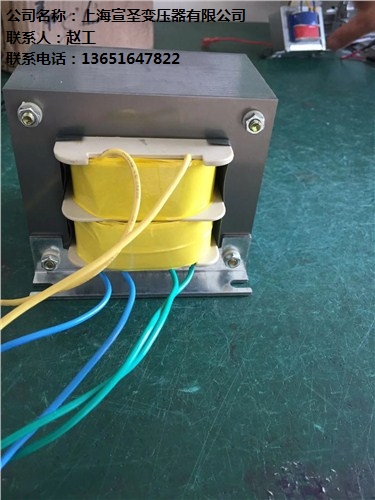

上海宣圣變壓器有限公司生產各種系列規格的變壓器，均符合電子工業部規定的部頒標準。各種行燈控制變壓器、醫療SG-5KVA三相隔離式變壓器、三相變壓器、鐵芯變壓器。高、中、低壓阻流圈，目前已在廣播電視、各種電子儀器、無線電通訊和數控電路中適用范圍。生產的信號變壓器配套于鐵路電氣集中信號電源屏、微機聯鎖信號電源屏、三相電轉機信號電源屏，在鐵路局、地鐵局、地鐵等的信號電源屏上也得到了寬泛運用。
環形變壓器結構計算方法_選購_上海宣圣供
我公司zui大程度地服務于用戶，以優良的產品質量，合理公道的價格，供貨及時而贏得了用戶的一致信任和好評。我們的聯系方式如下：
聯系人：趙工
電話：13651647822
聯系人：隋經理
電話：13386099021
QQ：751952417
地址：上海市嘉定區安亭鎮眾川路59號B幢二樓
