鋼板樁是一種邊緣帶有聯動裝置，且這種聯動裝置可以自由組合以便形成一種連續緊密的擋土或者擋水墻的鋼結構體。

中文名

鋼板樁

外文名

Steel Sheet Pile 或 Steel Sheet Piling

作用

是最常用的一種板樁圍堰

優點

強度高，容易打入堅硬土層

式樣

有拉爾森式，拉克萬納式

定義

鋼板樁是帶有鎖口的一種型鋼，其截面有直板形、槽形及Z形等，有各種大小尺寸及聯鎖形式。常見的有拉爾森式，拉克萬納式等。其優點為：強度高，容易打入堅硬土層；可在深水中施工，必要時加斜支撐成為一個圍籠。防水性能好；能按需要組成各種外形的圍堰，并可多次重復使用，因此，它的用途廣大。

分類

鋼板樁產品按生產工藝劃分有冷彎薄壁鋼板樁和熱軋鋼板樁兩種類型。

（1）冷彎鋼板樁有非咬口型冷彎鋼板樁樁（也稱為溝道板）和咬口型冷彎鋼板樁（分為L型、S型、U型、Z型）兩種。生產工藝：采用較薄的板材（常用厚度8mm～14mm）在冷彎機組內連續滾壓成形。 優點：生產線投資少，生產成本較低，產品定尺控制靈活。劣勢：樁體各部位厚度相同，截面尺寸無法優化導致用鋼量增加，鎖口部位形狀難控制，聯接處卡扣不嚴、無法止水，樁體使用過程中易產生撕裂。

（2）熱軋鋼板樁世界上熱軋鋼板樁主要有U型、Z型、AS型、H型等幾個大類數十個規格。目前，Z型和AS型鋼板樁的生產、加工及安裝工藝較為復雜，主要在歐美應用較多；國內主要為U型鋼板樁。生產工藝：由型鋼軋機通過高溫軋制成形。 優點：尺寸規范、性能優越、截面合理、質量高、鎖口咬合具備嚴密的隔水性。 劣勢：技術難度較大、生產成本較高、規格系列不靈活。

在工程建設中，冷彎鋼板樁應用范圍較狹窄，大都作為應用的材料補充，熱軋鋼板樁一直是工程應用的主導產品。基于鋼板樁在施工作業中的諸多優點，國家質量監督檢驗檢疫總局、國家標準化管理委員會于2007年5月14日發布了《熱軋U型鋼板樁》國家標準，并于2007年12月1日正式實施。 20世紀末，馬鋼有限公司憑借自國外引進全能軋機生產線的工藝裝備條件，生產了幅寬為400mm的U型鋼板樁5000余噸，并成功應用于嫩江大橋圍堰、靖江新世紀造船廠30萬噸船塢及孟加拉防洪工程等項目。但由于試生產期間生產效率低、經濟效益差、國內需求少及技術經驗不足等原因，未能持續生產。據統計，目前我國的鋼板樁年消耗量保持在3萬噸左右，僅占全球的1%%，而且僅僅于一些港口、碼頭、船廠建設等長久性工程和建橋圍堰、基坑支護等臨時性工程。

冷彎鋼板樁是在由冷彎機組連續滾壓成形，且側面鎖口可連續性搭接以形成一種板樁墻的鋼結構體。 冷彎鋼板樁采用較薄的板材（常用厚度為8mm～14mm），以冷彎成型機組加工而成。其生產成本較低而價格便宜，定尺控制也更靈活。但因加工方式簡陋，樁體各部位厚度相同，截面尺寸無法優化導致用鋼量增加；鎖口部位形狀難控制，聯接處卡扣不嚴、無法止水；受冷彎加工設備能力制約，只能生產鋼種強度級別低、厚度較單薄的產品；且冷彎加工過程中產生的應力較大，樁體使用中易產生撕裂，應用具有較大的局限性。在工程建設中，冷彎鋼板樁應用范圍較狹窄，大都只是作為應用的材料補充。 冷彎鋼板樁特點：可根據工程實際情況，選取最經濟、合理的截面，實現工程設計上的比較好化，比同性能熱軋鋼板樁節省材料10-15%，極大的降低了施工成本。

現在由于生產條件以及規模的限制，熱軋鋼板樁在國內沒有生產線，我國所用的熱軋鋼板樁均來自國外。

常見的熱軋鋼板樁生產廠家有韓國現代鋼廠、日本新日鐵鋼廠、日本住友鋼廠、日本JFE鋼廠，以及歐美的部分廠家。

形狀類別

U型鋼板樁

 基本介紹

1、WR 系列鋼板樁的斷面結構設計合理，成形工藝技術先進，使得鋼板樁產品的截面模數與重量的比率不斷提高，使其在應用中能夠獲得好的經濟效益，拓寬了冷彎鋼板樁的應用領域。

2、WRU型鋼板樁規格型號豐富。

3、根據歐標設計生產，結構形式對稱有利于重復使用，在重復使用上與熱軋等同，并具有一定的轉角幅度，便于糾正施工偏差；

4、高強鋼的使用以及生產設備的先進，使得冷彎鋼板樁的性能得到保障；

5、可根據客戶要求特別訂制長度，為施工帶來了椎大的方便，同時也降低了成本。

6、由于生產便捷，與組合樁配套使用時候可在出廠前預先訂制。

7、生產設計及生產周期短，鋼板樁性能可根據客戶要求而定。

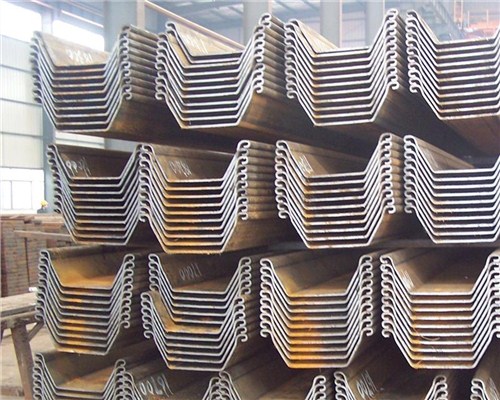

U型系列冷彎鋼板樁圖例

優點：  

1) U型鋼板樁規格型號豐富。

2) 根據歐標設計生產，結構形式對稱，有利于重復使用，在重復使用上與熱軋等同。

3) 可根據客戶要求特別訂制長度，為施工帶來了椎大的方便，同時也降低了成本。

4) 由于生產便捷，與組合樁配套使用時候可在出廠前預先訂制。

5) 生產設計及生產周期短，鋼板樁性能可根據客戶要求而定。

u型鋼板樁常見規格表

型號

寬度

高度

厚度

斷面積

每樁單重

每米墻身

慣性矩

截面模數

Type

Width

Height

Thickness

Sectional area

Weight per pile

Weight per wall

Moment of Inertia

Modulus of section

mm

mm

mm

Cm2/m

Kg/m

Kg/ m2

Cm4/m

Cm3/m

WRU7

750

320

5

71.3

42.0

56.0

10725

670

展開全部

Z型鋼板樁

鎖口對稱分布于中性軸兩側，且腹板是連續的，這極大地提高了截面模量和抗彎剛度，保證截面力學特性能夠充分發揮。因其獨特的截面形狀和可靠的拉森（Larssen）鎖口。

Z型鋼板樁優點：

1.設計靈活，有比較高的截面模數和質量比；

2.更高的慣性矩，從而增大了板樁墻的剛度，減小了位移變形；

3. 寬度大，有效節省了吊裝和打樁的時間；

4.截面寬度增加，減少了板樁墻的縮口數量，直接提高了其止水性能;

5.在腐蝕嚴重部位進行了加厚處理，耐腐蝕性能更加優異。

z型鋼板樁

Z型鋼板樁常見規格表

型號

寬度

高度

厚度

斷面積

每樁單重

每米墻身

慣性矩

截面模數

mm

mm

mm

Cm2/m

Kg/m

Kg/ m2

Cm4/m

Cm3/m

WRZ16-635

635

379

7

123.4

61.5

96.9

30502

1610

WRZ18-635

635

380

8

140.6

70.1

110.3

34717

1827

展開全部

L型鋼板樁

L型主要應用與堤岸，堤壩墻，挖渠和開溝的支撐。

斷面輕，樁墻占用空間小，鎖扣在相同的方向，施工方便。適用于市政工程開挖施工。

L鋼板樁圖標

L型鋼板樁常見規格表

型號

寬度

高度

厚度

每樁單重

每米墻身

斷面積

截面模數

mm

mm

mm

Kg/m

Kg/ m2

Cm4/m

Cm3/m

WRL1.5

700

100

3.0

21.4

30.6

724

145

WRL2

700

150

3.0

22.9

32.7

1674

223

展開全部

s型鋼板樁

常見規格表

型號

寬度

高度

厚度

每樁單重

每米墻身

斷面積

截面模數

mm

mm

mm

Kg/m

Kg/ m2

Cm4/m

Cm3/m

WRS4

600

260

3.5

31.2

41.7

5528

425

WRS5

600

260

4.0

36.6

48.8

6703

516

展開全部

直線型鋼板樁

直線型鋼板樁的又一種形式，由于其高度底，接近于直線，所以對于開挖一些溝渠，特別是在兩個建筑物中間空間不大，而又必須開挖的時候，比較適用。

直線型鋼板樁

直線型鋼板樁優勢：

首先，他可以形成一道穩固的鋼板樁墻，從而保證向下順利開挖，而不受兩側踏方，地下水的影響.

第二，還有助于穩定地基，從而保障的兩側建筑物的穩定

直線型鋼板樁常見規格表

型號

寬mm

高 mm

厚mm

截面積cm2/m

重量

慣性矩cm4/m

截面模數cm3/m

每樁單重kg/m

每米墻身kg/m2

WRX 600-10

600

60

10.0

144.8

68.2

113.6

396

132

WRX 600-11

600

61

11.0

158.5

74.7

124.4

435

143

展開全部

冷彎鋼板

簡介

對鋼帶進行連續冷彎變形，形成截面為Z形、U形或其它形狀，可通過鎖口互相連接的建筑基礎用板材。

共6張

鋼板樁

以輥壓冷彎成型方法生產的鋼板樁是土木工程中應用冷彎型鋼的主要產品一種，將鋼板樁用打樁機打（壓）入地基，使其互相連結成鋼板樁墻，用來擋土和擋水。常用斷面型式有：U形、Z形及直腹板式。鋼板樁適用于柔軟地基及地下水位較高的深基坑支護，施工簡便，其優點是止水性能好，可以重復使用。 鋼板樁的交貨狀態冷彎鋼板樁交貨長度為6m、9m、12m、15m，也可根據用戶的要求，定尺加工，比較大長度為24m。（如用戶有特殊長度要求，可在訂貨時提出）冷彎鋼板樁以實際重量交貨，也可以按理論重量交貨。鋼板樁的應用 冷彎鋼板樁產品在土木工程應用中具有施工方便，進度快，不需要龐大施工設備，有利于抗震設計等特點，并可根據工程的具體情況，改變冷彎鋼板樁的斷面形狀和長度，使結構設計更加經濟合理。此外，經過對于冷彎鋼板樁產品斷面的優化設計，使其產品的質量系數得到了明顯的提高，減少每米樁墻寬度的重量，降低工程成本費用。

化學成分及力學性能

牌號[1]

化學成分

力學性能

C

Si

Mn

P

S

屈服強度

Mpa

抗拉強度

Mpa

延伸率

沖擊功

Q345B

≤0.20

≤0.50

≤1.5

≤0.025

≤0.020

≥345

470-630

≥21

≥34

Q235B

0.12-0.2

≤0.30

0.3-0.7

≤0.045

≤0.045

≥235

375-500

≥26

≥27

熱軋鋼板

熱軋鋼板樁，顧名思義，就是通過焊接用熱壓延生產出來的鋼板樁。由于工藝先進，其鎖口咬合擁有嚴密的隔水性。

參數舉例

1. 熱軋鋼板樁截面特性表

類型

截面尺寸

單根參數

每米墻面參數

寬

高

厚度

截面積

理論重量

慣性矩

截面

模數

截面積

理論重量

慣性矩

截面

模數

mm

mm

mm

c㎡

cm2

Kg/m

Cm3/m

c㎡/m

cm2/m

Kg/㎡

cm4

cm3/m

SKSP-Ⅱ

400

100

10.5

61.18

48.0

1240

152

153.0

120

8740

874

展開全部

2.熱軋鋼板樁的鋼號、化學成分及機械性能參數表

標注號

型號

化學成分

力學分析

C

Si

Mn

P

S

N

屈服點

N/m㎡

拉伸強度

N/m㎡

延伸率

JIS

A5523

SYW295

0.18

max

0.55

max

1.5

max

0.04

max

0.04

max

0.006

max

>295

>490

>17

SYW390

0.18

max

0.55

max

1.5

max

0.04

max

0.04

max

0.006

max

0.44

max

>540

>15

-
