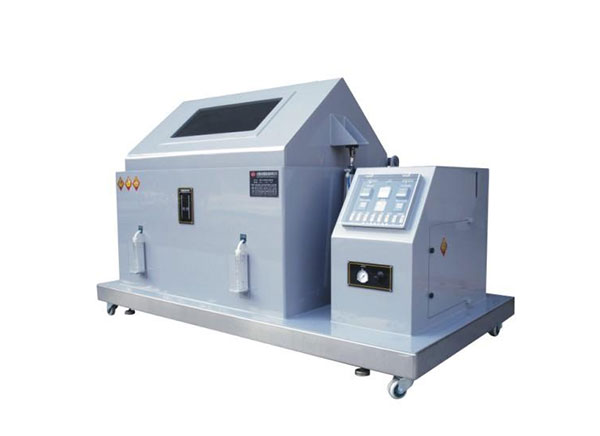

- 一、產品說明： 鹽霧試驗機(圖1) 設備主要功能： 鹽水噴霧試驗機乃針對各種材質之表面經電鍍、陽極處理、噴涂、防銹油等腐蝕處理后，測試其制品之耐蝕性 可程序鹽霧試驗機性能指標及各系統組成 型號 GC-YW-120B 容積和尺寸 標稱內容積 600 L 內箱有效尺寸 1200×1000×500 W×H×D（mm） 外形空間 約1860×1160×1400 W×H×D（mm） 見圖 重量 250㎏ 最大功率 320KW 最大電流 15A 供電條件 和電源 AC 220V 單相R 、 N +保護接地；電壓允許波動范圍10% V； 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本設備使用 性能指標 使用環境條件 環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值。 溫濕度范圍 試驗室溫度： RT～ 50℃ 壓力桶溫度： RT～ 63℃ 相對濕度 ≧85%HR 主要技術參數 溫度分辨率：0. 1℃ 溫度偏差： ±1℃ 溫度均勻度：1℃ 溫度波動度：±0.5℃ 噴霧量（m1/80cm2/h）1.0～2.0（至少收集16小時，取其平均值） 噴霧壓力：1.00±0.01kgf/cm2 酸堿值PH：中性6.5～7.2 酸性3.0～3.3 控制時間：1S ～ 9999H 可任意設定 噴霧時間: 1S ～ 99H 可任意設定 靜置時間: 1S ～ 99H 可任意設定 試驗滿足標準 GB/T 2423.18-2000 鹽霧試驗 GB/T 10125-1997 鹽霧試驗 ASTM.B117-07 鹽霧試驗 JIS H8502 鹽霧試驗 IEC 60068-2-11-1981 鹽霧試驗 IEC68-2-52 1996 鹽霧試驗 GB/T 12967.3-91CASS 加速醋酸鹽霧試驗 GBT 5170-8-2008 鹽霧試驗設備 GJB150.11A-2009 軍用裝備實驗室環境試驗方法 鹽霧試驗 GB/T2423.17-2008 鹽霧試驗方法 CNS 4159 表面處理用醋酸銅鹽水噴霧試驗法 CNS 4158 表面處理用鹽水噴霧試驗法 升溫速率 試驗室溫度 RT →+50℃≤40 min 壓力桶溫度 RT →+63℃≤35 min 結構特征 箱體結構 試驗室采用PVC聚乙稀板，厚度8mm，耐用溫度在85℃。 試驗室密封蓋采用PVC聚乙稀板，厚度5mm 試藥補充瓶采用隱藏式附水位表，清洗容易，不易破裂。 壓力空氣桶采用SUS#304不銹鋼耐高壓桶保溫效果最佳 機臺底座采用不銹鋼焊接成網狀結構 機臺底部安裝腳輪及固定腳杯方便移動及定位 試驗物料架采用平面分度架，可任意調整角度四面落霧及受霧，放置試樣較多 密封蓋采用氣動動式，只需點擊開關蓋子按鈕即可開關密封蓋 試驗室密封采用水密封方式，保證箱內腐蝕氣體不泄露 控制箱與試驗箱為一體式，左右結構操作方便 整機為桌上型結構，外形美觀 箱蓋 試驗室密封蓋采用PVC聚乙稀板，厚度5mm 制作成頂部為1100角密封蓋 觀察視窗采用亞克力板制作而成 手動除霧裝置 控制面板 試缺水指示燈、超溫指示燈、結束指示燈、噴霧指示燈、除霧指示燈 驗室溫度控制器、壓力桶溫度控制器、計時器、積時器、程控計時器 總電源開關、操作開關、計時開關、噴霧開關，除霧開關 配電控制柜 加水電磁閥、噴霧電磁閥、除霧電磁閥、配電板、散熱風機 超溫保護器、空氣飽和壓力桶、噴霧調節閥、單相閥、試驗箱開關蓋子開關 加熱系統 采用水蒸氣加熱方式，鈦合金加熱管 P.I.D控制加熱從而達到溫度平衡 補水系統 手動、全自動兩種補水控制系統，只需連接自來水管即可自動控制，使用方便 注：如自來水雜質過多或帶酸堿性需在入水口加裝過濾器 排水系統 排水閥門控制裝置，手動排水方式 噴霧系統 采用伯努特原理吸取鹽水而后霧化，霧化程度均勻 絕無阻塞結晶之現象可確保連續測試之標準 采用特殊玻璃制成噴嘴 噴霧方式 連續式 / 間隙式 空氣供應系統 噴霧壓力為1kg/cm2分兩段式調整，第一次將壓縮空氣調整為2kg/cm2進入飽和桶內進行加熱，第二次調整為1kg/cm2噴霧壓力 排霧系統 全自動壓力平衡排霧裝置，只需連接排霧管，根據箱內壓力自動排霧 電氣控制系統 控制器 液晶顯示溫度控制器,控制試驗室溫度、壓力桶溫度. 溫度輸入模式 按鍵式輸入 溫度顯示 可顯示溫度設定值，溫度實際值 工作計時器 數字顯示計時器，單位：秒、分、十分、小時、十小時可切換，最大計時 9999小時，最小計時1秒 計時設定方式 按鍵輸入 程序計時器 數字顯示程控計時器，兩組時間可任意設置，無限循環，計時單位：秒、分、十分、小時、十小時可切換，每組最大計時99小時，最小計時1秒 程序設定方式 按鍵輸入 運行方式 連續運行 總工作時間 一次性累積時器可監控機臺總工作時間 溫度設定范圍 最大溫度范圍上下限5℃ 面板顯示 設定溫度值、當前溫度值、設定時間、當前時間、機臺總工作時間、超溫異常指示燈缺水異常指示燈、運轉結束指示燈、噴霧狀態指示燈、除霧狀態指示燈 安全保護裝置 試驗箱 極限超溫保護，缺水保護 飽和桶 極限超溫保護，缺水保護 加熱系統 加熱管干燒、供水異常、排水異常 電源 漏電保護，超載及短路保護 儲存環境要求 設備環境溫度應保持0℃～+25℃以內 安裝場地要求 試驗箱左右及后側壁板距離墻壁不得小于600mm，正面距離墻壁距不得小于800mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。
