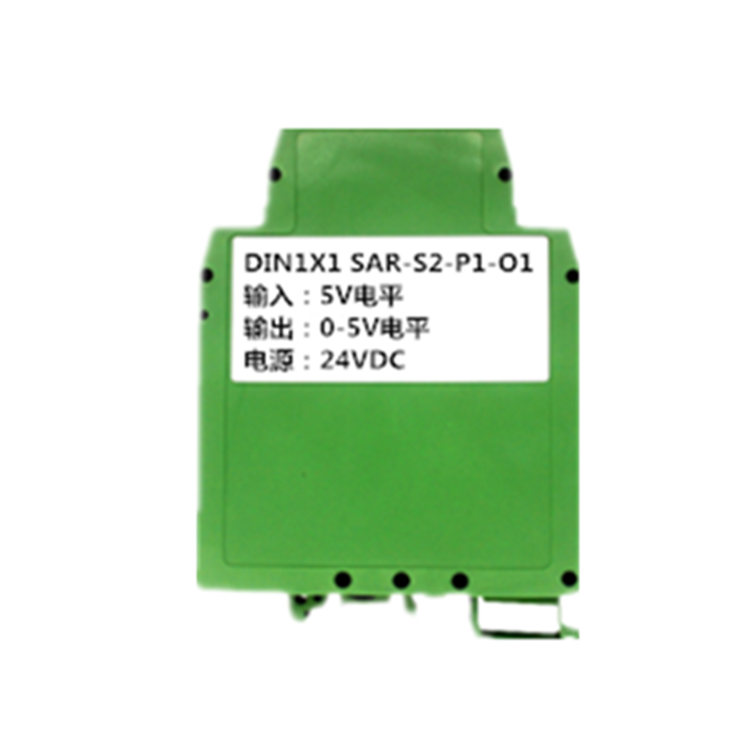

0-12V/5V轉0-24V轉速信號隔離變送器

這真不是您需要的產品？
品　　牌：
SAR/晟安瑞

直接提問 | 回首頁搜
出廠價：
12 元/臺

主要規格：
79x69.5x25mm

用　　途：
轉速信號變送、轉換

主要特性: ⑴轉速傳感器信號直接輸入，整形調理方波信號 ⑵200mV峰值微弱信號的放大與整形 ⑶正弦波、鋸齒波信號輸入，方波信號輸出 ⑷不改變原波形頻率，響應速度快 ⑸電源、信號：輸入/輸出 3000VDC三隔離 ⑹供電電源：5V、12V、15V或24V直流單電源供電 ⑺低成本、小體積，使用方便，可靠性高 ⑻標準DIN35 導軌式安裝 ⑼ 尺寸：106.7x79.0x25.0mm ⑽工業級溫度范圍: - 45 ~ + 85 ℃ 應用： ⑴轉速傳感器信號隔離、采集及變換 ⑵汽車速度測量 ⑶汽車ABS防抱死制動系統 ⑷轉速信號放大與整形 ⑸地線干擾抑制 ⑹電機轉速監測系統 ⑻速度測量與報警 >> 信號無失真變送和傳輸產品選型表： DIN1x1 SAR– S□ - P□ – O□ 輸入信號供電電源輸出信號代碼特點代碼 Power 代碼特點 S1 正負信號輸入，正弦波輸入幅度峰峰值（VP-P）：200mV~50V P1 24VDC O1 輸出電平0-5V S2 單端信號輸入，幅度峰峰值（VP-P）：5V P2 12VDC O2 輸出電平0-12V S3 單端信號輸入，幅度峰峰值（VP-P）：12V P3 5VDC O3 輸出電平0-24V S4 單端信號輸入，幅度峰峰值（VP-P）：24V P4 15VDC O4 集電極開路輸出 S8 用戶自定義 O8 用戶自定義產品選型舉例：例 1：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：24V ；輸出：0-5V電平型號：DIN1x1 SAR S1-P1-O1 例 2：輸入：轉速傳感器，正弦波VP-P：200mV~10V；電源：12V ；輸出：0-24V電平型號：DIN1x1 SAR S1-P2-O3 例 3：輸入：0-5V電平；電源：24V ；輸出：0-24V電平型號：DIN1x1 SAR S2-P1-O3 例 4：輸入：0-5V電平；電源：12V ；輸出：集電極開路輸出型號：DIN1x1 SAR S2-P2-O4 例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義型號：DIN1x1 SAR Su-P1-O8 通用參數 參數名稱測試條件最小典型值最大單位隔離電壓 1min 1500 3000 VDC 信號輸入幅值（VP-P） 0.2 10 60 V 頻率 0 10 500 kHz 輸入阻抗 10 kΩ 輸入電流 5V輸入 0.45 mA 信號輸出幅值（VP-P） O1:輸出電平0-5V 5 V 頻率 0 10 500 kHz 電壓（高電平） O1:輸出電平0-5V 5 V 電壓（低電平） 0 0.05 V 電流（高電平） 2 5 mA 電流（低電平） 2 8 mA 電壓 O4:集電極開路輸出 5 30 V 電流 3 10 mA 響應時間 1500 ns 輔助電源電壓用戶自定義 3.3 12 24 VDC 電流 VD=12V 83 mA 輔助電源功耗 1 W 工作環境溫度 -45 85 ℃ 貯存溫度 -45 85 ℃ 引腳名稱描述引腳名稱描述 1 PW+ 電源正端 7 IN+ 模擬信號輸入正端 2 NC 空腳 8 IN- 模擬信號輸入負端 3 GND 電源負端 9 NC 空腳 4 OUT+ 模擬信號輸出正端 10 NC 空腳 5 OUT- 模擬信號輸出負端 11 NC 空腳 6 NC 空腳 12 NC 空腳
