皮帶自動布料系統優選廠家

這真不是您需要的產品？
品　　牌：
索爾德

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

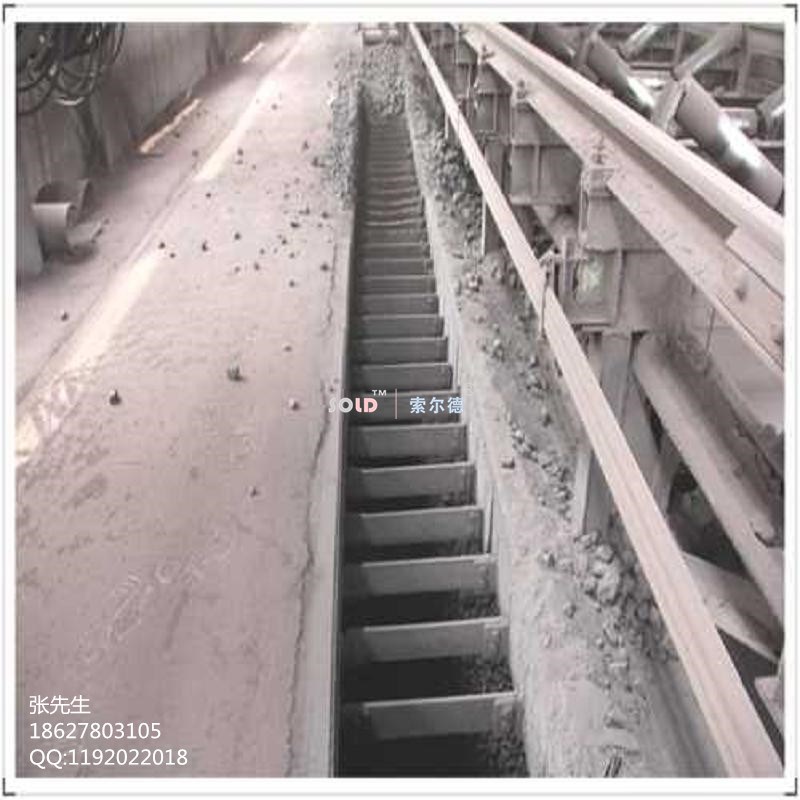

第1章皮帶自動布料系統簡介 1.1 現場概述在散狀物料處理的輸送系統中將物料卸在不同的料倉之中的過程稱之為布料。布料的關鍵設備就是布料小車（又叫卸料車、移動式可逆輸送機、可逆帶式輸送機、可逆配倉帶式輸送機、可逆配倉移動式皮帶輸送機、梭式布料機），它的作用就是在輸料系統中將上料皮帶機上的料卸在指定的料倉里，為達到布料小車能給不同的料倉卸不同的料，布料小車需要沿著上料皮帶機運行方向進行正反方向的往復運行。在鐵前系統中的礦山、原料、燒結、球團、焦化、煉鐵以及港口碼頭都會用到布料小車來布料，雖然工藝條件不同，但對布料小車的位置檢測是關鍵一環，會直接影響產品質量和工作效率。如港口碼頭是在大型散料倉庫上方裝設運行軌道安裝皮帶運輸機，當固體顆粒狀成品不直接裝車時，可通過皮帶運輸機輸送到布料小車進料口，再由布料小車沿著運行軌道將固體顆粒成品均勻撒在散料倉庫內進行儲存；布料車通過精確位置控制來實現多點均勻布料，由此提高倉容，創造經濟效益。在鋼鐵生產過程中鐵前環節需要將不同料種進行混配，料倉布料的精確度影響鋼鐵質量和效益，通過對布料車的高效準確自動化控制能夠科學達到鐵前產品質量要求，并能提高生產效益，改善操作人員工作環境。 1.2 目前采用的定位方式目前最原始的控制是操作人員隨小車一起移動現地使用手動控制布料小車來實現對料倉的布料，崗位操作人員通過人眼觀測每個料倉的料位，根據需要將小車開到合理的料倉布料。其次對布料小車的控制大多是通過在每個料倉處安裝限位開關，利用其提供的幾個點的位置信號在操作室內進行遠程控制；對小車到達目標倉位和換倉的判斷是基于操作臺上的倉位信號燈的指示信號：例如1#-12#共12個倉就在操作臺面板上設置對應的12個位置指示燈。指示燈的信號是通過在現場的每個倉旁邊裝一個或多個接近開關（或限位開關）得到的。當小車經過倉位處的接近開關或限位開關時，開關感應到一個信號，送給中控室，從而對應倉的指示燈亮，操作人員就知道小車到達了目標倉，即按停止按扭進行布料，當中控室的料位信號指示倉滿后操作人員控制小車繼續向左或向右運行，直到到達對應的目標倉，信號燈亮后再停下來布料，以此達到換倉的目的。傳統的這種方式所使用的限位開關會出現如下問題：第一容易失靈，接近開關或限位開關的工作原理決定了其可靠性不佳。其次由于小車制動時發生的“溜車”現象，停不準。所以一旦小車不能準確停在所安裝的限位開關范圍內（發生溜車），中控室的操作臺上的所有信號燈無一變亮，這樣也就出現了我們所說的“小車位置丟失”，中控人員不知道小車到底在什么位置了，這時就需要派人到現場確認小車位置后告知中控，中控才能繼續操作小車運行到達目標位置。上述問題對控制和生產帶來的影響總結如下：布料小車是直接將料卸到料倉的，由于定位的不準或失靈（特別在發生溜車時如果操作人員責任心不強，未到現場確認位置，晚間值班多易出現）容易導致錯倉混料的事故，直接影響到原料成分的穩定性，造成質量不合格；整個連續的生產過程常被打斷，不僅影響了生產效率，而且設備的實際作業率很低，無法實現整個流程的信息化高效作業；失靈后需專門派人到現場確認小車位置，派到現場的觀察人員與操作室操作人員之間頻繁的信息交換主要是通過對講機來傳遞的，因為現場噪音干擾嚴重，受通話質量、現場環境等影響，難以保證信息傳遞準確性。一來容易引發事故，二來無端耗費大量工作時間；當操作人員在控制室內操作布料小車時，現場觀察人員的存在始終是一個安全隱患。如果操作工與現場觀察人員之間相互配合出現失誤，就有可能發生意外傷亡事件；布料現場環境極差，粉塵和噪音嚴重影響了崗位操作人員的身體健康，不宜長期有人在現場值守；中控室只能感應到幾個點的位置信號，中控室無法實現對現場長量程的監控功能；因為定位不準，中控室調度需要時刻同崗位操作人員保持聯系，以便確定現場的布料情況，進行全盤計劃和調度。中控和現場互相之間的溝通交流就占用了大量的時間，給提高設備的整體作業率帶來了許多不便；限位開關的失靈還可能導致布料小車兩端碰撞或掉道事故。要完善解決上述問題就必須做到兩點：第一，位置信號要可靠準確，而且要能在現場強粉塵的環境下可靠工作。第二，中控要能把小車的運行軌跡跟蹤監控下來，非常直觀地知道小車目前所處料倉的位置坐標和對應的料倉（如果采用攝相頭監控無法指導操作人員對幾十米長的一模一樣的倉位進行識別）。也就是說如果我們能知道現場小車的連續絕對位置坐標，就能很好地做到這兩點。 1.3 本系統采用的定位技術本系統使用刻度標尺精確定位技術來檢測布料小車的實時位置，將布料小車的實時位置信息傳送到系統PLC，再到上位機，主控操作人員或崗位人員通過上位機時刻掌握布料小車的具體位置和每個料倉的倉容情況（結合料位計）來控制布料小車運行。通過刻度標尺精確定位系統和控制系統的協同工作，可以實現布料小車行走位置準確可靠，將皮帶機上的料卸在指定的料倉中，防止偏離布料口，實現定點或多點布料，滿足布料需求。通過該技術的使用，可以時刻掌握各個料倉的實際料量，了解布料小車的實時位置，實現自動定點或多點均勻布料。可提高布料效率，節約成本；有利于減少工人勞動強度，保護崗位操作人員身體健康；杜絕各類生產安全事故和混料錯倉等質量事故的發生；實現信息的有效收集，有利于提高設備作業率；提高自動化控制水平和信息化管理水平，保障產量和質量，提升企業形象，提高企業產值和競爭力。第2章刻度標尺精確定位系統 2.1 刻度標尺系統簡單說明刻度標尺精確定位系統包括一臺地面電氣柜（含刻度分析儀等）、一臺車載電氣柜（含刻度生成儀等）、刻度標尺以及游尺指針等。其中刻度標尺是由扁平狀的PVC合成材質外殼材料和內部按照格雷碼規律編制的芯線構成，類似一把有刻度的標尺，一般安裝在沿移動機車運行軌道單側邊，或者沿運行軌跡鋪設在地面上，亦或安裝在軌道旁的柵欄立柱上均可，需要檢測多長的位移就鋪設多長的刻度標尺；游尺指針安裝在機車上，用于識別本機車所在的位置。游尺指針相對刻度標尺平行非接觸移動，游尺指針指向的刻度即是當前位置值，可以在車上或地上得到位移量，無需初始參考點，定位精度5毫米，分辨率2毫米；可以斷續或連續檢測，尤其適用于軌道不平整的大車或環形運動機械位移檢測。防水、防油、防塵、耐酸堿，適用于冶金、礦山、水利、港口碼頭堆場、倉儲、化工等條件比較惡劣的環境。 2.2 刻度標尺系統原理刻度標尺精確定位系統采用電磁感應原理來檢測移動設備的位移量，當游尺指針線圈中通入交變電流時，在游尺指針附近會產生交變磁場。刻度標尺近似處在一個交變的、均勻分布的磁場中,每對刻度標尺芯線會產生感應電動勢。刻度生成儀信號通過電磁耦合方式傳送到刻度標尺的感應環線上。刻度分析儀對接收到的信號進行相位比較。交叉線的信號相位與平行線的信號相位相同，地址為“0”；交叉線的信號相位與平行線的信號相位相反，地址為“1”，這樣感應的地址信息是格雷碼排列，由此確定游尺指針在刻度標尺長度方向上的位置。 2.3 刻度標尺技術指標移動機車地址測量精度：≤5mm，分辨率：2毫米，測量范圍：任意定制；工作環境溫度：系統工作溫度：-20℃— +70℃，刻度標尺工作溫度：不加防護套：-40℃—+85℃，加防火套： -40℃—600℃，高溫時耐熱時間約80秒；非接觸間隙：150mm±50mm(根據需要可達500毫米)，左右偏擺容差：±50mm；重量：刻度標尺重量：1.5Kg/m，外形尺寸：100mm×10mm×長度；游尺指針重量：≤2.5Kg，外形尺寸：400mm×400mm×30mm（特殊可定制）；通信誤碼率：＜10-7；刷新速度：20HZ；適應速度：≤350M/min；標準信號輸出：RS232/RS485，可擴展其它信號；信號傳輸距離：≤1200米（485信號輸出）；刻度標尺和游尺指針防護等級：普通IP67，最高IP69（水下工作）；輸入電源：220VAC±10%；耗電：地面電氣柜<100w 車載電氣柜<100w。 2.4 刻度標尺功能特點系統中的刻度生成儀（兼函數信號發生）按一定的周期發出地址載波信號，經游尺指針發射至刻度標尺，地面站的刻度分析儀接收到信號后，解碼還原出機車所處刻度標尺處的絕對地址，經控制器處理后由RS232或者RS485輸出。無磨損的非接觸式位置檢測，使用壽命長；可以斷續或連續檢測，測距長達2公里，位移檢測長度可以根據需要定制；耐污染能力超強，可用在水下、防蒸汽、耐酸堿；安裝簡單更換方便（無需改變現場環境），免維護；高穩定性、高可靠性、多種信號輸出方式選擇；具有反向極性保護功能、防雷擊、防射頻干擾、防靜電；無需參考點的位移量絕對型輸出，不怕掉電；位置的取樣時間和測量長度沒有關系；可以用在環形運動機械位置檢測。刻度標尺可以埋在水泥地面內，方便安裝和防護，不影響作業環境。 2.5 刻度標尺單套設備結構圖（一維檢測） 1) 車載子系統：由游尺指針、車載電氣柜（內含刻度生成儀、開關電源等）。 2) 地面子系統：由地面電氣柜組成（內含刻度分析儀、開關電源、網關、標尺引線轉換器等）。 3) 刻度標尺子系統：由專用刻度標尺、CN箱、EN箱、普通電纜以及各種用于刻度標尺安裝、固定、防護機構組成。第3章系統實現功能特點實時檢測布料車當前位置，即所處倉位（槽位）識別；多點均勻布料（下料），提高倉容利用率；精確作業，優化流程，減少人工出錯機率；防止錯倉混料、布料時偏離布料口事故的發生；根據工藝與料位計配合，可實現遠程控制，半自動、全自動操作；實現生產過程的計算機管理，遠程監控，生產狀況存貯查詢；保護工人身體健康和人身安全；可提高工作效率和生產管理水平; 延長布料車的使用壽命。位置聯鎖控制防止下料落空或超過極限位置發生碰撞/脫軌事故。第4章系統應用領域主要用于散狀物料處理環境中的物料搬運設備。如礦山系統、冶金系統、港口碼頭系統、化工系統、電力系統、水泥系統、輕工系統、建材系統、軍工系統、機械系統等有軌搬運設備精確定位和自動控制，如：礦山采礦選礦布料小車定位、燒結機成品布料車定位系統、燒結成品礦槽移動布料小車定位系統、燒結成品礦倉布料小車定位系統、燒結混勻配料系統布料小車自動定位系統、鏈篦機-回轉窯工程中布料小車自動定位系統、燒結工程燃料破碎室倉上布料小車定位系統、燒結工程配料室混勻倉上布料小車定位系統、混勻配料槽布料小車定位系統、高爐礦槽作業線上皮帶布料小車定位系統、球團環保車間布料系統、綜合原料場工程中布料小車自動定位系統、原料廠供-2A、2B布料小車自動混勻配料系統、高爐礦槽布料小車智能布料系統、礦槽作業線移動布料小車布料控制系統、焦化備煤系統帶式輸送機用的布料車位置檢測系統、煉鐵原燃料供料系統焦炭布料車定位、燒結布料車定位和球團及雜礦布料車定位、帶式輸送機布料小車的位置檢測、儲煤筒倉上布料小車三定點布料系統、港口儲運筒倉布料系統、石灰窯小車自動布料系統等。
