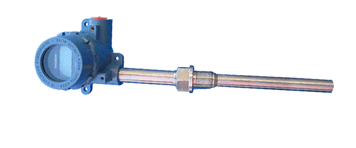

一體化溫度變送器

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

1、概述： sbwr、sbwz系列熱電偶、熱電阻溫度變送器是ddz系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20ma、0-10ma的輸出信號. 該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。 2、主要特點： ·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。 ·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20ma、0-10ma的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力； ·熱電偶變送器具有冷端溫度自動補償功能； ·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠； ·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用； ·智能型溫度變送器可通過hart調制解調器與上位機通訊或與手持器和pc機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能； ·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例； 3、工作原理：　熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償等相關電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經v/i轉換器計算處理后以4－20ma直流電流輸出；另一路經a/d轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。lcd顯示的溫度變送器用兩線制方式輸出，led顯示的溫度變送器三線制方式輸出。 4、技術參數　 1、輸入信號：熱電偶：k、e、j、b、s、t、n。熱電阻：pt100、cu50、cu100三線制、四線制。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置； 2、輸出信號：在量程范圍內輸出4－20ma直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500v，增加了抗共模干擾能力，更適合與計算機連網使用； 3、基本誤差：0.5%fs、0.2%fs、智能型0.2%fs； 4、接線方式：二線制、三線制、四線制； 5、顯示方式：四位lcd顯示現場溫度，智能型四位lcd可通過pc機或手持器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數； 6、工作電壓：普通型號12v-35v，智能型12v-45v，額定工作電壓為24v 7、允許負載電阻：500ω（24vdc供電）；極限負載電阻r（max）=50vmin-12,例如在額定工作電壓24v時，負載電阻可在0-600ω范圍內選擇使用。 8、工作環境：a:環境溫度-25-+80℃（常規型） -25-+70℃（數顯型） -25-+75℃（智能型） b:相對濕度：5%-95% c:機械振動f≤50hz, 振幅≤0.15mm d:無腐蝕氣體或類似的環境； 9、環境影響系數：δ≤0.05%/℃。 5、測溫范圍類別材質分度號測量范圍熱電偶鎳鉻-康銅 e 0-1000℃范圍內任選鎳鉻-鎳硅 k 0-1300℃范圍內任選鉑銠10-鉑 s 0-1600℃范圍內任選鉑銠30-鉑銠6 b 0-1800℃范圍內任選銅-康銅 t 0-400℃范圍內任選鐵-康銅 j 0-1200℃范圍內任選熱電阻銅熱電阻 cu50 -50-+150℃范圍內任選銅熱電阻 cu100 -50-+15℃范圍內任選鉑熱電阻 pt100 -200-+600℃范圍內任選 6、型號代碼及說明：型號說明 sbw 　溫度變送器類別 r 　熱電偶 z 　熱電阻傳感器 1 　適配k型熱電偶/熱電阻適配pt100 2 　適配e型熱電偶/熱電阻適配cu100 3 　適配j型熱電偶/熱電阻適配cu50 4 　適配b型熱電偶 5 　適配s型熱電偶 6 　適配t型熱電偶 7 　適配n型熱電偶 8 　用戶自定電路類別 0 　隔離型 1 　非隔離型安裝方式 0 　常規型 1 　專用型 2 　掛壁型 3 　導軌型溫度變送器 0 常規型 1 智能型 2 數顯型 3 指針型 4 智能數顯型 5 智能指針型 6 帶hart協議型 7、接線及調整變送器的接線原理如圖所示。端子4接24v電源正端、端子3為4～20ma電流輸出端，該端經負載電阻r1后回到24v電源負端。端子1、2接熱電阻，或2接熱電偶正，1接熱電偶負。變送器有零點及量程調節電位器，便于用戶進行微量調整。 8、校驗方法： ·用于爆炸危險場所時，請注意防爆標志與防護等級； ·機電一體化溫度變送器安裝的環境必須是在-20-+70℃內，當周圍環境溫度太高時，sbwz/r信號轉換器和顯示模塊可以與熱電阻或熱電偶分離安裝。我廠配有分離安裝變送器的專用防爆盒。 ·加電前，請仔細檢查電源的正負極性，不能接錯，否則可能造成不可知的后果。 ·sbw信號轉換器模塊用環氧樹脂灌封固化，以加強其防震性能，并防濕、防腐、防潮。 ·溫度變送器使用六個月后需進行校驗。 a、熱電阻溫度變送器校驗方法 ·設備要求：數字電壓表一臺； ·按系統連接方法接線； ·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1v和5v（可分別調整零點電位器和滿度電位器）； ·按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍； · ·按說明書技術指標進行測試，應符合技術要求。 b、熱電偶溫度變送器校驗方法 ·設備要求：數字電壓表一臺； ·按系統連接方法接線； ·根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出分別為1v和5v（可分別調整零點電位器和滿度電位器）； ·按量程十等分點輸入各電勢值，檢查各溫度輸出是否符合精度范圍； ·按說明書技術指標進行測試，應符合技術要求。 9、訂貨須知特殊規格訂貨中經雙方協商決定。可根據用戶需要配有相應材質的保護管。如剛玉管或高鋁質保護管。如果有其他特殊要求請在訂貨時注明。 ·使用環境溫度：-20-70℃； ·功耗：≤0.5w ·防爆標志：d‖bt4 ·防護等級：ip54
