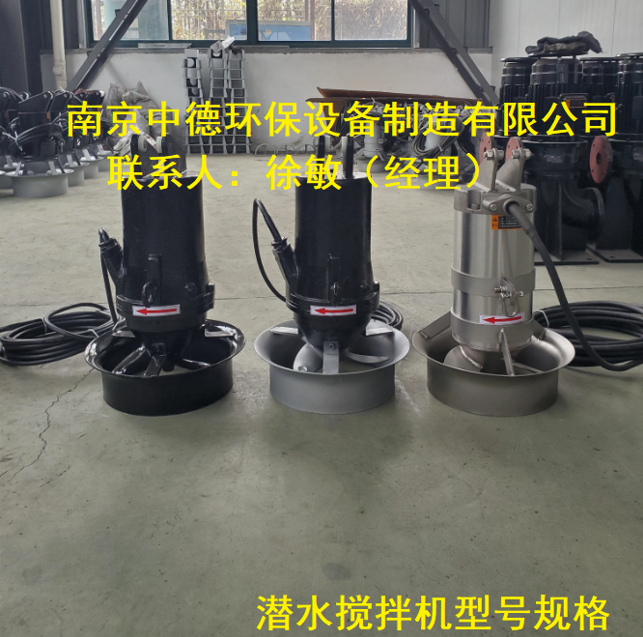

- 3.用途 廣泛適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、污泥混合液、工業過程液體等,創建水流,加強攪拌功能,防止污泥沉淀及產生死角. 4.特點 結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音,可以隨便裝置. 5.適用范圍 攪拌器在下列條件下應能正常連續運行 1)最高介質溫度不超過40°C; 2)介質的PH值在5—9之間; 3)液體密度不超過1150kg/m3; 4)長期潛水運行,潛水深度一般不超過20m; 池容積在1000-3000m3,粘度可達到50cP;池容積在500-700m3,粘度可達1000cP. 6．性能原理 電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態(正常工藝停機)后恢復運行,攪拌器在整個運行過程中保持平穩狀態,無故障運行時間不少于10000小時,每日能連續24小時運行或間隙運行. 導軌系統 導軌系統可自由調整攪拌器的提升和下降,并無需排空水池情況下拆卸和安裝攪拌器,攪拌器全部的重量受力在一個支架上,并且這個支架可承受攪拌器產生的推力. 電機殼體 攪拌器的電機殼體由鑄鐵制造,殼體厚度足以承受何載,其表面平整光滑. 葉輪 葉輪用不銹鋼制造,且經動平衡實驗.葉輪與軸之間裝有鎖定裝置,以防轉動時松動,葉片設計為三片式,具有自清潔及免振功能. 軸 攪拌器的電機和葉輪采用直聯式傳動方式,軸由不銹鋼制造,軸能承受所有軸向和徑向載荷,軸承的設計壽命不少于100000小時,葉輪軸完全與攪拌介質隔離. 軸封 采用兩個相互獨立高質量機械密封,機械密封面材料均采用耐腐蝕碳化鎢,機械密封的使用壽命不低于25000小時. 電機 潛水攪拌機的電機為三相鼠籠異步電機,防護等級為IP68,絕緣等級為F,潛水電機可連續運行,每小時可啟動至少10次. 電纜和電纜密封 電機配有控制和動力水下電纜,為了打動最大限度地保護電機,即使在偶然的不正常運行情況下,電纜損壞且電機仍在水下,電纜進口也不允許有濕氣進入電機和接線盒,電纜進口宜采用三道密封,內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中,中間整個電纜嵌入樹脂中,最外部用長橡膠環密封,電纜密封組件應做成一集成. 攪拌器保護 電機繞組上裝有溫度傳感器以監測電機繞組過熱,在攪拌器中應設置泄露和濕氣保護傳感器,應能監測并在攪拌器出現嚴重損壞前發出報警信號. 安裝提升系統 安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等.攪拌機殼體結構有方便固定提升索的設計或配置.裝攪拌器也不必要把池子放空. 7. 主要材料 主軸 不銹鋼(2Cri13) 螺旋漿葉 鑄鐵或不銹鋼(304) 外殼 鑄鐵 提升吊架 碳鋼或不銹鋼(304) 安裝附件 碳鋼或不銹鋼(304) 8．電控箱 控制箱結構 控制箱為室外落地式安裝,可前檢修、前開門;電纜進出線為下進,下出線方式;防護等級為IP55. 控制箱功能 機旁控制箱用于控制潛水攪拌機的開/停,動力及信號電纜的轉接; 控制箱內包括動力及信號接線轉接端子排,潛水攪拌機故障信號轉換裝置,帶手動復位功能,"急停"按鈕,啟動及停止按鈕,信號燈等元件. 箱內動力及信號電纜轉接端子的選擇與設備功率配套. 檢查和驗收 攪拌器的葉輪經動、平衡實驗,并提交有關檢測報告. 現場安裝后進行2個小時的負荷實驗,以證明攪拌器是否符合技術要求. 9. 配套范圍 * 裝配完整的QJB型潛水攪拌機; * 電機托架、限位吊鉤、導軌、起吊架、緊固件等; * 10米水下電纜、電纜夾、電纜接線盒; * 所有連接附件、地腳螺栓、備品備件; * 就地控制箱. 南京中德環保設備制造有限公司 采購咨詢：18913960189徐敏（經理）025-57530868
