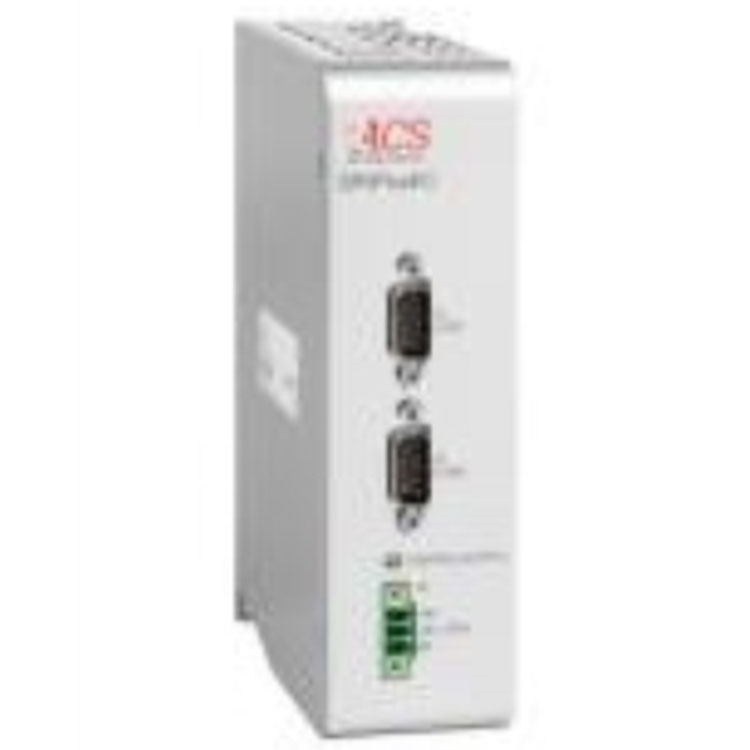

ACS精密運動控制器

這真不是您需要的產品？
品　　牌：
ACS

直接提問 | 回首頁搜
出廠價：
8000 元/臺

主要規格：
臺

用　　途：

ACS精密運動控制器 1.ACS運動控制器概論： ACS Motion多軸運動控制器、ACS Motion調節器、ACS Motion、ACS Motion控制模塊、ACS Motion驅動器，ACS控制器zui多能同步控制64個軸,開放式的EtherCAT風格，能支持第三方的驅動和I O,提供優越的軟件工具以便分析，整定和診斷,強大的ACSPL+多線程運動語言,EtherCAT網絡的掃描周期為2KHZ（或者5KHZ），其中所有ACS驅動器的伺服周期為20KHZ。 ACS控制模塊是一個強大的EtherCAT運動控制器，8個獨立的電機驅動器和一個電源集成在一個緊湊的封裝中。電機 的類型可以設置，有旋轉和直線，直流和交流，單相和3相。現在每個控制模塊作為EtherCAT控制器可以控制多達32軸和幾千個I/O點。每個控制器管理和產生運動軌跡zui大至32軸。EtherCAT網路程序掃描率達到2KHz。所有驅動器靠分布式的時鐘來實 現高度同步，時鐘精度好于0.1微妙，并且執行控制算法在20KHz。每個控制模塊供電是AC輸入(內部重調整到Vac*1.4電機母線電壓)和一個獨立的24VDC控制電壓輸出以保持所有的邏輯信號是可用的在緊急條件下。他們支持寬范圍的增量信號，數字的和模擬量Sin/Cos編碼器和絕dui值位置反饋裝置。產品線包括以下幾種控制模塊 2.ACS 運動控制器的特性： 1）模塊化，通過EtherCAT通訊可擴展的解決方案 2）多軸同步，zui多64軸 3）驅動器電壓12V到560V 4）電流從1.25 /2.5 到45/90A 5）超高精度應用NanoPWM驅動器 6） 20kHZ伺服周期對應位置，速度和電流環 7） zui大5kHZ的軌跡 8）軸數量不影響控制伺服周期 3.ACS運動控制器強大的運動控制編程功能： 1) ACSPL+ 多任務控制編程語言 2) IEC61131-3 PLC 編程 3) 3 G-M Code 4) 主機語言編程C, C++,VB,Labview等 5）支持所有的Windows 環境 4.ACS運動控制器強大的編程和調試工具: 1）Simulator 2）Scope(8通道示波器) 3）Motion Manager(運動管理器) 4）Program manager(程序管理器) 5）Network setup(網絡設置工具) 6）Axis tuning & Setup including Auto Tuning(軸調試和設置包含自動調試) 7）Bode analysis(伯德圖分析) 5.ACS 運動控制器的性能: 1) 多軸點對點，jog.跟隨運動和連續點位運動 2) 以圓弧和直線轉角處理的帶速度前瞻的多軸路徑規劃用于zui佳的精度和產量。 3) PVT三次樣條插補的任意軌跡 4) 三階運動規劃(S型曲線) 5) 飛行運動中改變目標位置和運動參數 6) 正逆解運動解耦和坐標變換 7) 位置和速度鎖定的主從運動 8) (電子齒輪/CAM)和虛擬主軸 9）用戶界定單位值 10）64位浮點數運算 11）動態誤差補償(2D&3D) 12）復雜的數學表達式和豐富的邏輯，統計，計算，三角函數和信號處理函數 13）用戶定義自動執行程序（軟件編程中斷），邏輯條件滿足時即刻觸發 14）自定義各種安全相關或者系統錯誤的響應 15）采集速率達到20kHz的實時數據采集 6.ACS運動控制器擴展的功能集成用于激光微加工行業： 1）G&M code 2）拐角平滑處理（corner rounding) 3）5-D 前瞻功能用于軌跡控制 4）優越的激光控制與運動同步功能: (laser control) 激光功率數字量控制激光脈沖與2D/3D/5D運動軌跡的特定位置點同步或者運動段同步 5）優越的運動控制與振鏡控制同步功能(SLEC) 6）CNC UI (SMC) 7）SPC軟件轉換客戶CAD/3D圖到ACS編程語言實現切割或增材制造(3D打印) 7.ACS運動控制器供應型號： SpiiPlus SC、SpiiPlus ES、SpiiPlus EC、SPiiPlusCMNT、MP4U 、SPiiPlusCMNT、SPiiPlusCM、SPiiPlusCMHV SpiiPlus CM、SPiiPlus SA、SPiiPlus SA-LT、SB1381、SB1391、SB1292、UNILITE、SB214 SA、SpiiPlus 3U、SpiiPlus PCI-ST、SpiiPlus PCI、SpiiPlus PCI-LT、SB214 PC、HSSI-IO16、HSSI-ED2、565X、595x、NanoPWM 8.ACS運動控制器控制器型號 1）ACS運動控制器 SPiiPlusCMNT 內置8個驅動器，寬電壓和電流范圍，為了滿足特定需求，一個系統可以混合配制控制器，高壓驅動器和電源。 2）ACS運動控制器 MP4U zui大內置8個驅動器，支持zui高100V直流電壓，寬電流范圍為了滿足特定需求，一個系統可以混合配制控制器，(納米級PWM驅動器)低壓驅動器 (48,96VDC)和電源。 3）ACS運動控制器 SPiiPlusCMNT 內置2軸驅動器，母線電壓高達320V，輸出電流7.5A/15A 這是一個經濟型的EtherCAT網絡多軸運動控制器，內置兩個通用的驅動器。設計這款控制器的目的是為了滿足成本敏感應用，例如數字打印機和PCB自動光學檢測系統。 SPiiPlusCMNT由單相AC電壓85到230VAC供電并提供以下幾個電流等級：2.5A/5A(連續/峰值) 5A/10A(連續/峰值)和7.5A/15A。可選的安全轉矩切斷，可以只切斷馬達功率電源而不切斷總電源，滿足SIL-3和PLe安全等級。支持增量和絕dui位置反饋器件，增量數字(總共4個)和模擬量編碼器(sin/cos)，絕dui編碼器和旋變。 4）ACS運動控制器 SPiiPlusCM 內置zui大3軸驅動器，高達320V, 15A/30A 這是一個EtherCAT的多軸運動控制器，內置zui多3個通用的驅動器。SpiiPlusCMhp定位在高精度需求的應用，SpiiPlusCMba定位在低成本應用。模塊供電可以單相或3相AC電壓供電，范圍85到 230VAC。提供三種電流規格： 5A/10A(連續/峰值)，10/20和15/30A。模塊支持多種位置反饋器件：增量式數字量編碼器(共4個)，增量式模擬量編碼器(Sin-Cos)及絕dui式編碼器。可選內置LC1激光控制接口以及PDM 脈沖/方向接口，zui多可控制4路步進驅動器。 5）ACS運動控制器 SPiiPlusCMHV 內置2個驅動器，zui大到480V, 15/30A或230V, 20/60A SpiiPlus CMhv EtherCAT運動控制器包含兩個高壓通用驅動器，它的設計定位于那些需要高動態 和精度的大定位平臺，比如FPD(扁平面板)搬運系統。大型工業打印機和醫學影像掃描。 SpiiPLusCMhv提供下面的電壓和電流水平： 230-480V帶電流5/10A,10/20A,15/30A用于每個驅動器，和帶20/20A一個驅動器和5/10A第二個驅動器. 230V 帶10/30A, 15/45A和20/60A 對兩個驅動器可選的安全轉矩關閉(STO)切斷電源到電機不需要去切斷電源以符合SIL-3和PLe安全標準。它支持下面的位置反饋器件：數字增量（共4個）和模擬量(SIN-COS)編碼器，絕度值編碼器和旋轉 變壓器。
