阻抗測試儀/H200b

這真不是您需要的產品？
品　　牌：
班通bamtone

直接提問 | 回首頁搜
出廠價：
500000

主要規格：
500mmX420mmX295mm

用　　途：
板材阻抗測試

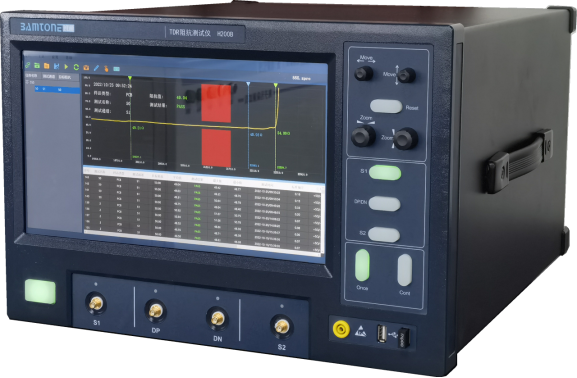

聯系人:劉先生聯系電話：18038175539 1.產品簡介： TDR阻抗測試儀H200B是基于時域反射原理（TDR）設計而成的高帶寬特性阻抗測試分析專用儀器，儀器采用真差分寬帶取樣技術，大幅度的提升了儀器的測試帶寬，帶寬可以達到20GHZ,能夠自動、快速、批量、準確測試線路板及電線電纜的特性阻抗，具備波形顯示與數據記錄分析功能。 2、產品功能： 1、具有測試波形顯示功能。 2、測試波形實時儲存，方便后續進行調用查看。 3、旋鈕調節波形左右上下移動，放大縮小查看。 4、測試數據實時記錄。 5、測試數據可以根據要求（最大值，最小值，平均值）進行自動判定。 6、測試數據可以導出EXCLE文檔，PDF檔，打印報告功能。 7、按鍵切換單端，差分測試任務，方便快捷。 8、一鍵恢復功能，任務波形調試錯誤，一鍵重置。 9、具有快速單次測量，自動定位起始段，末端功能。 10、具有實時連續測試功能，實時顯示當前數據。 11、儀器內置win10系統，圖片存儲，聯網，導出等均可實現。 12、采用13.3英寸液晶高清帶觸摸顯示屏，方便觀測和操作。 13、開機自動校準功能。 14、可以拓展連接MES系統，上傳數據。（根據客戶相應開發） 15、一體機設計，單機可以完成全部操作。 3、應用范圍：適用于工廠企業，高校，實驗室，科研機構，軍工單位阻抗測試，阻抗分析，阻抗排障，主要應用于PCB硬板、FPC軟板阻抗條快速測試（test coupon），PCB硬板、FPC軟板板內阻抗線測試。高頻電纜，雙絞線，電線電纜的阻抗測試，電子連接器測試。 4、符合標準： 1)IPC-TM-650 標準 PCB 傳輸線特性阻抗時域反射測試方法 2)Intel 技術標準 PCB 測試方法（TDR 測試 PCB 特性阻抗） 3)中國 CPCA 標準印制板特性阻抗時域反射測試方法 4)各種高速串行總線國際通行標準（USB、SATA、PCI-E、HDMI、DP 等） 5、產品特點： 1)H200B應用領域全面覆蓋阻抗條測試、軟板/硬板板內測試。 2)最高帶寬可達20GHz，處于國內領先水平，測試線長最短可達1cm。 3)儀器內置校準件，開機自動校準，解決了同類儀器常見的校準過程復雜、校準數據漂移等問題。 4)標配微帶探頭和可調探頭用于板內阻抗線，阻抗條測試，滿足5G線路板測試需求。 5)內置靜電保護電路，可承受35kV靜電放電，可在車間環境中使用，不再需要嚴苛的防靜電實驗室和穿防靜電服操作。 6)采用真差分測量技術，完全模擬真實信號傳輸場景，測量準確度更高。 7)采用高精度多點校準與自動校準相結合技術，出廠多點校準，精度更高。 8)測量數據支持多種格式導出，可供ERP系統讀取。 9)智能化測試軟件，自動獲取波形起點和末端，減少不同人員操作造成的偏差。從設置到測試只需三步即可完成，操作簡單方便。 10)具有實時測試模式，實時顯示測試測試數據。
