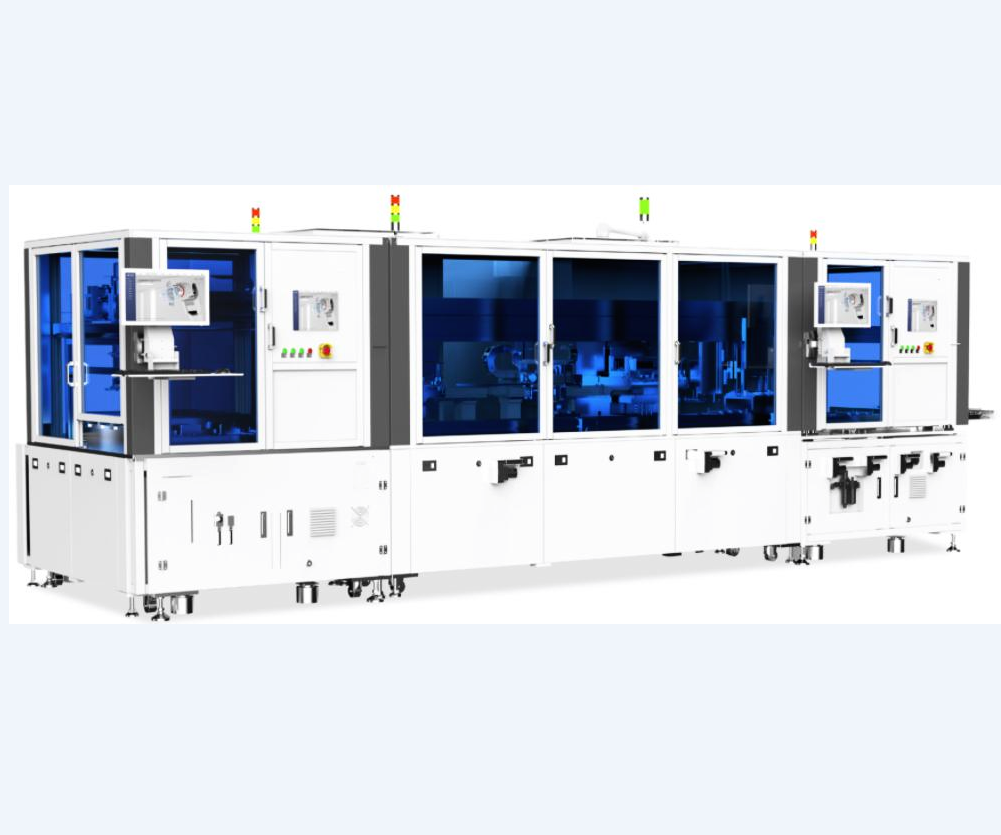

IGBT模塊動靜態測試自動化產線

IGBT模塊動靜態測試自動化產線

工作站

模塊上料工站

加熱工站

高溫絕緣測試工站

高溫靜態測試工站

高溫動態測試工站

冷卻工站

常溫靜態測試工站

弧度測試工站

模塊下料工站

IGBT模塊動靜態測試自動化產線

典型特點

根據工藝定制化設備生產流程，同時可整合多款測試設備共線生產

與自動化產線深度融合，并上傳生產數據至MES

不同產品測試上線，可通過更改測試工裝，實現多款產品的測試切換

10分鐘內可加熱到150℃及以上

風冷+水冷，實現對模塊快速降溫

適用產品：HPD、Econo等產品

IGBT模塊動靜態測試自動化產線

規格參數

設備尺寸（L×W×H）   19500x4000x2000（mm)

設備重量單機臺         1200KG

重復定位精度           ≤±0.02mm

裝配精度               ＜±0.05mm

溫度                   150±3℃

產品上下料方式         Magazine、托盤

物料轉運方式           人工小車、AGV、輸送線

物料放置載體           托盤、Tray、Magazine

夾取方式               電動夾爪

軌道高度               950±20mm（可定制）

加熱平臺               自動加熱并溫度控制

產品上料或下料時間     6s/pcs

冷卻平臺               水冷+風冷

弧度檢測               方式線掃激光

測量精度（在全量程下） ±0.02mm

線掃激光采樣點數       1s內1000個點

Z方向重復性            0.5μm

工作電壓/功率          220V/380V/25KW

Z方向線性度（+/-%ofMR）  0.01%
