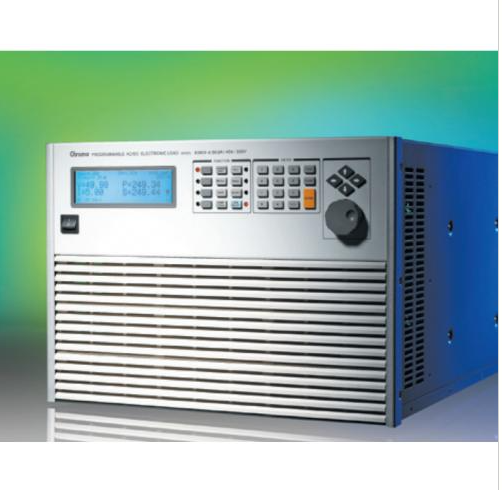

交流電子負載(63802)

這真不是您需要的產品？
品　　牌：
中茂chroma

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：
電壓范圍:50V~350Vrms

用　　途：
電源測試

交流電子負載(63802) Chroma/致茂的63802交/直流電子負載，主要是給不斷電系統(UPS)、脫機型變流器(Off-GridInverters)、車用型變流器、交流電源以及其他的電力組件如開關、斷路器、保險絲和連接器等產品測試使用。還可仿真于高峰值因素下的負載情況，甚至當電壓波形失真時，能實時補償功率因素。此特性使得仿真負載的能力更加真實，亦能防止電壓過應力發生，因此可獲得更可靠及更公正的測試結果。詳細信息基本特點 ■功率范圍:1800W ■電壓范圍:50V~350Vrms ■電流范圍:高達18Arms ■峰值電流:高達108A ■并聯/三相控制 ■頻率范圍:45~440Hz,DC ■峰值因素范圍:1.414~5.0 ■功率因素范圍:0~1超前或落后(整流模式) ■直流負載:定電流、定電阻、定電壓、定功率 ■交流負載:一般負載模式與整流性負載模式 ■模擬電壓、電流監測 ■時間量測:可應用于電池、UPS、保險絲和斷路器等測試 ■量測:V,I,PF,CF,P,Q,S,F,RIp+/-andTHDv ■短路仿真 ■保護功能:過功率、過電流、過溫度保護與過電壓告警 ■GPIB及RS-232控制接口一般負載模式一般負載模式的操作模式有定電流、定電阻及定功率模式。在定電流及定功率操作模式中，用戶可編程功率因素(PF)或峰值因素(CF)或兩者。在定電阻操作模式下，PF值則恒為1。當負載電流的PF及CF兩者均有設定時，PF的設定雖可由1到0，但實際拉載的PF值，是和CF的設定值有關，由透過相對于輸入電壓的電流波型平移而得，實際限制如右圖。換句話說，PF值的范圍會因設定的CF值而有所限制。此外，在Chroma63802的定義里，若設定的PF為正時，則表示電流超前電壓;反之，當PF設定為負時，則表示電流落后電壓。整流負載模式 Chroma 63802交/直流電子負載拉載能力，可廣泛的應用于仿真非線性的整流性負載測試。有三種模式可供整流性負載仿真-RLC、定功率(CP)及浪涌電流(InrushCurrent)模式。圖2為橋式整流的典型線路。在RLC模式下，用戶可透過設定RLC值，100%模擬實際待測物的行為。圖3&4分別是透過實際被動負載(電阻、電感、電容)與使用RLC負載模式量測，從圖中可以比較觀察得到的電壓及電流波形，RLC模式的波形與實際硬件電路所拉載的波形幾乎完全相同。圖5則為定電流模式下所得到的波形，看起來則與實際硬件電路的波形有些差異。一般而言，定電流及定功率模式均屬主動式拉載，此主動式拉載需先知道電壓的頻率才能進行拉載，故傳統的交流負載僅能使用定電阻模式來測試不連續的方波或類似方波的待測物。63800電子負載的RLC模式是仿真實際被動負載，不需要定義頻率即可拉載，因此提供用戶除定電阻模式外的另一個拉載模式選擇，也更能模擬待測物實際應用狀況。雖然使用真實的電阻、電感、電容也可以解決此量測的問題，然而，因為零件的尺寸、受限的RLC值及熱效應的誤差，造成測試上的諸多不便。反之，63802系列的RLC模式擁有多元的設定環境以及較高的測試彈性空間，讓用戶可以方便的操作。多樣的量測功能致茂63802交/直流電子負載具內建16位精準量測電路以量測穩態及瞬時響應，量測項目共有:電壓均方根值(Vrms)、電流均方根值(Arms)、實功率(P)、視在功率(S)、虛功率(Q)、峰值因素(CF)、功率因素(PF)、電壓總諧波失真率(THDv)及正負峰值電流(±Ipeak)。除這些量測值外，還有兩個模擬輸出，電壓及電流，方便用戶透過示波器提供監控電壓及電流波形。時間量測時間量測對許多產品來說是相當重要的，產品如UPS、斷路器及保險絲等。63800系列交/直流負載也提供了獨特的時間量測功能以測量保險絲及斷路器的跳脫時間或Off-lineUPS的轉換時間(Transfertime)。
