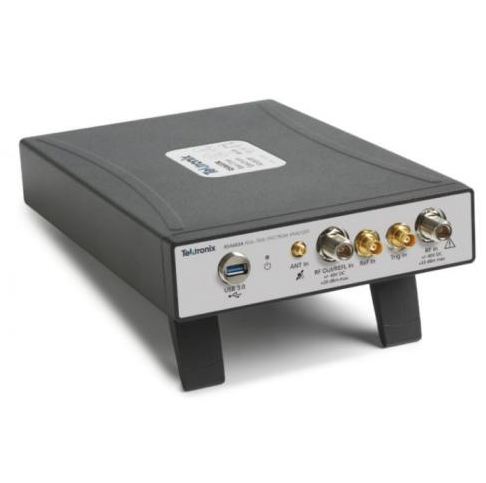

實時頻譜分析儀(RSA600)

這真不是您需要的產品？
品　　牌：
美國泰克

直接提問 | 回首頁搜
出廠價：
10000 元/套

主要規格：
9kHz~3.0/7.5GHz

用　　途：
電子產品測試

實時頻譜分析儀(RSA600) 美國泰克RSA600系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于USB的RF頻譜分析儀，它捕獲40MHz帶寬，實現優異的保真度。由于具有70dB動態范圍和高達7.5GHz的頻率覆蓋范圍，您可以完整檢定高達40MHz帶寬的寬帶信號。USB外形可允許您在需要更多處理能力或內存時將處理能力遷移至PC。選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的VSWR、回波損耗、故障測距、電纜損耗等測量。詳細信息功能及優勢 ●9kHz~3.0/7.5GHz頻率范圍滿足各種分析需求 ●40MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析 ●3GHz以下時0.2dB幅度精度(95%置信度) ●高速全頻寬掃描（25.0GHz/秒），便于快速設置和發現 ●標準GPS/GLONASS/北斗接收機 ●選配跟蹤發生器，執行增益/損耗、天線和電纜測量 ●DataVu-PC軟件能夠在可變帶寬中實現多臺記錄 ●SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖 ●標配應用編程接口，用來開發自定義程序 ●附件包括平板電腦、校準套件、適配器和穩定相位電纜，為設計、特性分析和制造提供了完整的解決方案 ●RF設備、子系統和系統的檢定 ●制造測試 ●移動現場操作 RSA600A與SignalVu-PC相結合，提供了高級現場測量功能由于40MHz實時帶寬，獨特的DPX頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的***短持續時間可達27μs。下圖顯示了WLAN傳輸(綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖(屏幕上方部分)在時間上把這些信號清楚地分開，顯示任何信號碰撞。通過無人值守的模板監測功能，可以簡便地查找意想不到的信號。可以在DPX頻譜畫面上創建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。 SignalVu-PC特定應用許可 SignalVu-PC提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括： ●通用調制分析(27種調制類型，包括16/32/64/256QAM、QPSK、O-QPSK、GMSK、FSK、APSK) 使用CISPR峰值、準峰值和平均值檢測器進行EMC/EMI分析 ●分析基本速率、低能耗和Bluetooth5。部分支持增強數據速率 ●對第1期和第2期信號進行P25分析 ●對802.11a/b/g/j/p、802.11n、802.11ac進行WLAN分析 ●LTE?FDD和TDD基站(eNB)小區號和RF測量 ●繪制地圖 ●脈沖分析 ●AM/FM/PM/直接音頻測量，包括SINAD、THD ●播放記錄的文件，包括在所有域中進行全面分析 ●信號分類和勘測 EMC/EMI 可以使用儀器和SignalVu-PC，簡便地完成EMI預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推鳌⑻炀€、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了30MHz~960MHz測試，其中陰影部分是FCCPart15ClassA極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^選項SVQP增加CISPR準峰值和平均值檢測器。可以通過選項EMCVU增加EMC預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向導，用于輕松一鍵設置建議的天線、LISN和其他EMC附件。在使用新EMC-EMI顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。藍牙增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于BluetoothSIG標準的發射機RF測量。選件SV27支持RF規定的基本速率和低能耗發射機測量。TS.4.2.0和RF-PHY。TS.4.2.0測試規范。它還解調并提供增強數據速率數據包的符號信息。選件SV31支持藍牙5標準（LE1M、LE2M、已編碼LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸的物理層數據并使用顏色編碼符號表中的數據包字段以便清晰標識。提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。技術規格 ●頻率范圍，RSA603A：9kHz~3GHz；RSA607A：9kHz~7.5GHz ●頻率標記讀數精度：±(RE × MF+0.001 × 頻寬)Hz ●溫度漂移：±0.9x10-6(-10~60 °C) ●外部基準輸入：BNC連接器,50Ω標稱值 ●外部基準輸入頻率：1~20MHz時每1MHz，外加以下頻率:1.2288MHz,2.048MHz,2.4576MHz,4.8MHz,4.9152MHz,9.8304MHz,13MHz,19.6608MHz。 ●外部基準輸入范圍：± 5ppm ●外部基準輸入電平：-10~+10dBm ●鎖定到GNSS時的精度：±0.025ppm2 ●GNSS天線斷開時的GNSS：培訓精度3，4±0.025ppm5 ●培訓精度：±0.08ppm6 ●RF輸入阻抗：50Ω ●RFVSWR(RFAttn= <1.2(10MHz~3GHz) ●輸入RF衰減器：0dB~51dB(1dB步進)
