高溫微機控制扭轉試驗機

這真不是您需要的產品？
品　　牌：
濟南蘭博

直接提問 | 回首頁搜
出廠價：
85000

主要規格：
NDW-1000NM

用　　途：
高溫微機控制扭轉試驗機

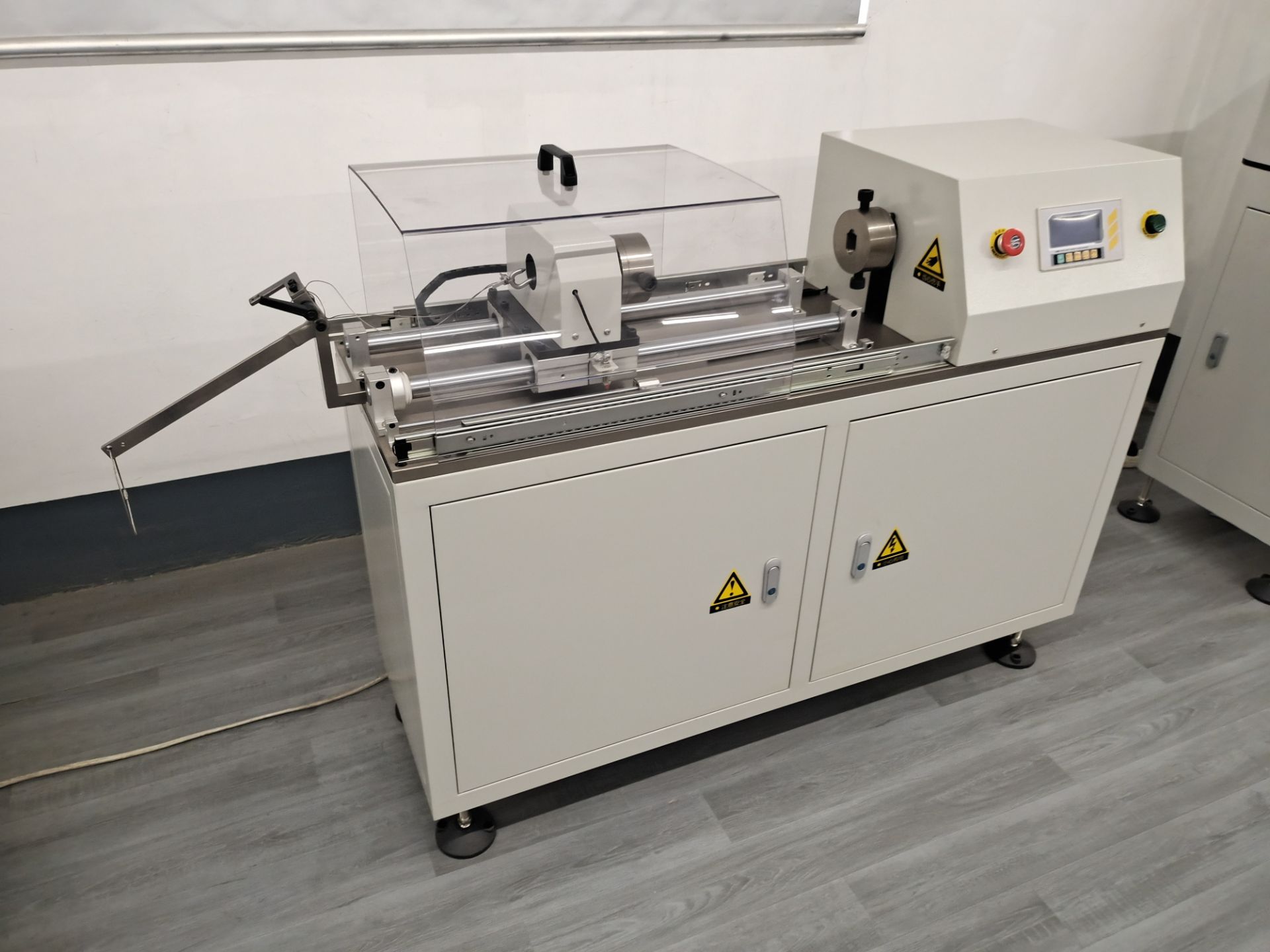

1000NM高溫微機控制扭轉試驗機產品型號：NDW-1000NM 一、試驗機簡介該機主要用于金屬材料及螺栓、工具、制成品、結構件、傳動軸等汽車零部件在室溫下或者特殊環境下的扭轉力學性能的檢測，也可用于非金屬材料及制成品的扭轉破壞等性能試驗。被測試試樣安裝在可調整空間的夾具之間，可適應不同的被測試試樣扭轉力學性能的試驗。執行標準：GB/T 10128 《金屬材料室溫扭轉試驗方法》，JJG 269《扭轉試驗機檢定規程》等應用行業：計量質檢、冶金鋼鐵、機械制造、汽車零部件、高等院校、科研實驗所、商檢仲裁、技術監督部門、建材陶瓷等行業。二、主機結構及電氣系統介紹 1主機主機采用臥式結構。試驗空間可調整端-扭矩盤連接傳感器為扭矩采集端，另一端加載為精密數控伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，扭矩采集端通過移動可沿直線導軌移動，用于調整試驗空間，便于夾持試樣。 2傳動系統通過采用精密數控伺服電機和驅動器，通過擺線減速機均勻輸出，保證試驗過程的寬范圍速度連續調節和均勻加載； 3扭矩及扭角的檢測采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過角度位移傳感器采集輸出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將采集到的傳感器信號處理后在計算機屏幕上顯示。 4測量控制系統：試驗機采用計算機控制操作，軟件同步顯示被測試試件的扭矩-時間、扭角-時間、扭矩-扭角、扭矩-轉角等曲線；實時顯示角度、扭矩、扭矩峰值等參數。 5試驗過程整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。試驗結果可形成多種報表格式，方便打印、分析試驗結果。三、主要技術性能指標 ●可選傳感器最大量程（Nm）：1000、2000 ●扭矩測量范圍：1%-100%FS ●扭矩最小讀數值（Nm）： 0.01 ●試驗扭矩分辨率 1/±300000 ●扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向） ●扭矩重復性相對誤差：≤1.0%（正轉和反轉兩個方向） ●轉角測量范圍 0-10000° ●轉角示值相對誤差：≤±1% （正轉和反轉兩個方向） ●扭角(小角度測量)顯示最小分辨率：0.01° ●轉角最小讀數值：0.01° ●試驗轉速：0.05-720°/min ●扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向） ●扭轉速度示值重復性誤差：≤1.0% ●加力盤、扭矩盤間距離(mm)：0～500 ●兩夾頭的同軸度(mm)：≤Φ0.3 ●試樣夾持直徑：按實際試樣定制 ●電源：AC 220V±10％，50Hz； ●試樣夾持方式：按用戶試樣提供夾具一套 ●試驗級別:1級 ●主機凈尺寸(mm)：1400*400*1000 ●主機重量(kg)：400 四、試驗機的工作環境要求 1 在室溫100C～350C范圍內；對溫度要求嚴格的試驗，試驗溫度應為：23℃±5℃ 2 相對濕度不大于80%； 3在穩固的基礎上正確安裝； 4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中； 5 電源電壓的波動范圍不應超過額定電壓的10%。五、試驗機主要配置 1、主機一臺：高強度加厚鋼板 2、試驗機夾頭、夾塊一副（按試樣定制） 3、高精度直線導軌及滑塊1套臺灣上銀品牌 4、精密數控伺服電機1套東菱技術 5、電機驅動器控制系統 1套東菱技術 6、精美鈑金包含底座 7、高精度減速機1套江蘇常州 8、高精度雙向扭矩傳感器濟南碩嘉/泰欽 9、角度傳感器長春億舜 10、商用計算機：聯想臺式機 11、打印機：彩色噴墨打印機 12、信息采集卡(已插入計算機內)、試驗機控制軟件1套 13、技術資料（使用說明書、合格證明書、裝箱單）各1套 14、硅膠墊、隨機工具1套
