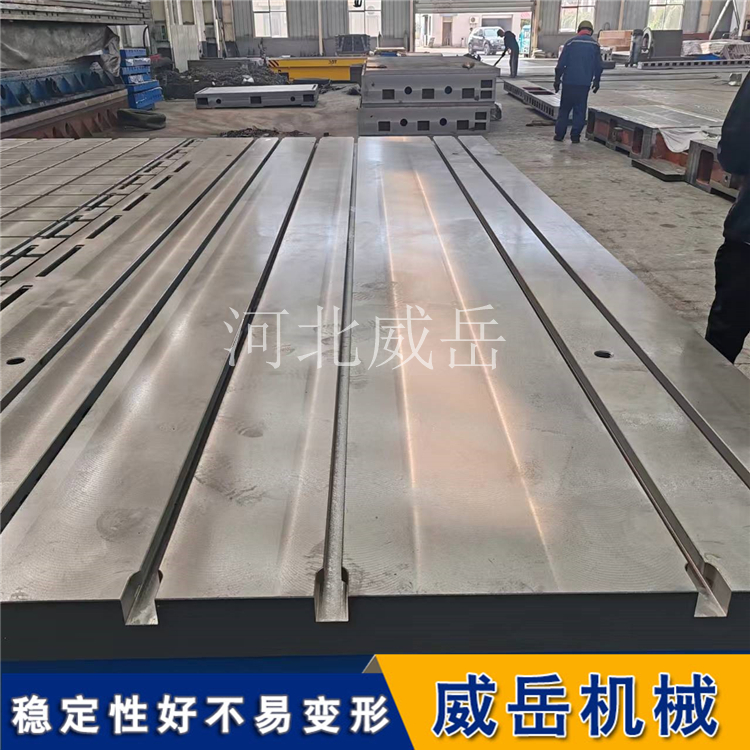

試驗臺鐵地板與電機性能測試結合的應用研究 試驗臺鐵地板全解析：從總裝線到碰撞測試的鑄鐵平臺選型技術參數? 試驗臺鐵地板是汽車研發、生產、質檢全流程的核心設施，從總裝線的零部件裝配校驗，到實驗室的性能測試，再到條件下的碰撞模擬，都離不開穩定可靠的鑄鐵平臺作為基礎。不同場景對鑄鐵平臺的性能要求差異顯著，選型時若技術參數匹配不當，可能導致測試數據失真、設備損壞甚至安全事故。以下針對總裝線、常規性能測試、碰撞測試三大核心場景，詳解鑄鐵平臺的關鍵選型技術參數，為試驗臺鐵地板搭建提供參考。? 一、總裝線試驗臺：側重承重均勻性與耐磨性，適配批量裝配檢測? 總裝線是汽車生產的關鍵環節，鑄鐵平臺主要用于零部件定位、尺寸校驗和裝配精度檢測，需承受頻繁的工件放置、工裝移動等操作，對平臺的承重均勻性和表面耐磨性要求高。? 額定靜載荷：總裝線平臺需適配不同重量的零部件，如車門總成（約50-80kg）、底盤框架（500-800kg），平臺額定靜載荷建議為大工件重量的3-5倍。例如，裝配800kg的底盤框架時，平臺額定靜載荷需≥2400kg，材質選用HT250鑄鐵（抗拉強度250-300MPa），確保長期均勻承重不變形。? 表面硬度與粗糙度：頻繁的工裝摩擦要求平臺工作面硬度達170-220HBW，表面粗糙度Ra≤1.6μm。可通過“精刨+研磨”工藝實現，既減少工件放置時的劃痕，又保證定位基準的穩定性。若粗糙度超標（如Ra=3.2μm），可能導致零部件定位偏差≥0.5mm，影響裝配精度。? T型槽密度：總裝線工裝多為模塊化設計，T型槽間距建議采用50-100mm的密排布局，槽寬14-18mm（適配M12-M16螺栓），方便快速調整工裝位置。槽口邊緣需倒圓（R0.5-R1mm），避免劃傷操作人員或工裝表面。? 平面度等級：總裝線檢測以尺寸校驗為主，2級精度（平面度≤0.1mm/m）即可滿足需求，通過水平儀調整后，確保工裝安裝水平度≤0.05mm/m，防止零部件因傾斜產生裝配應力。? 二、常規性能測試臺：聚焦精度穩定性與抗振性，保障數據可靠性? 常規性能測試涵蓋發動機動力測試、底盤懸架疲勞試驗、制動性能檢測等，要求鑄鐵平臺具備高精度和抗振性，避免外界干擾影響測試數據。? 平面度與垂直度：發動機臺架測試需測量輸出扭矩，平臺平面度需達1級精度（≤0.04mm/m），工作臺面與側面垂直度≤0.05mm/m，確保力傳感器安裝軸線與動力輸出軸線一致，否則可能導致扭矩測量誤差≥1%。建議采用“人工刮研”工藝，使25×25mm面積內接觸點達12-15個，提升精度穩定性。? 試驗臺鐵地板的鑄鐵平臺選型需根據場景匹配技術參數：總裝線注重承重均勻性與耐磨性，常規性能測試聚焦精度穩定性與抗振性，碰撞測試則強調承載與結構剛性。這些參數的協同優化，是保障汽車從零部件到整車測試數據可靠的基礎。隨著新能源汽車、智能駕駛技術的發展，試驗臺對平臺的精度、響應速度要求將進一步提升，未來鑄鐵平臺可能向“輕量化強度”（如添加碳纖維增強）、“智能監測”（內置應力傳感器）方向升級，為汽車產業技術突破提供更堅實的測試支撐。在實際選型中，建議聯合設備廠家、平臺供應商進行聯合仿真測試，確保參數匹配好，實現試驗臺性能大化。 啟力機床謝女士13785751790
