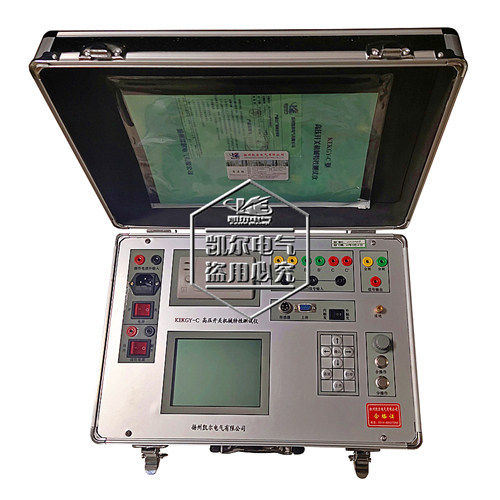

KEKGY-C型 高壓開關機械特性測試儀（6路端口）

產品名稱：高壓開關機械特性測試儀
產品型號：KEKGY-C
產品別稱：1、開關機械特性測試儀
                 2、斷路器機械特性測試儀
                 3、高壓斷路器動作特性測試儀
                 4、開關動作特性試驗裝置
                 5、全自動高壓開關機械特性測試儀
                 6、智能型高壓斷路器動作特性測試儀

一、產品概述:
        隨著科學技術的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
        KEKGY-C型（6路端口）高壓開關機械特性測試儀依據新近的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

二、功能與特點：
       2.1測試功能
          （1）合（分）閘順序               （11）剛合（分）速度
          （2）合（分）閘zui大時間       （12）zui大速度
          （3）三相不同期                     （13）平均速度
          （4）同相不同期                     （14）金短時間
          （5）合（分）閘時間              （15）無流時間
          （6）彈跳時間                        （16）電流波形曲線(動態)
          （7）彈跳次數                        （17）時間行程曲線(動態)
          （8）行程                               （18）速度行程曲線(動態)
          （9）超程                               （19）可調電源（直流20V～270V）
        （10）彈跳幅度
       注：可調電源為開關操作電壓％比試驗專用，微機通訊接口為便于現場分析,要求微機和儀器同步使用，時間單位均為ms  速度 m/s  距離 mm

       2.2特點
      （1）以GB/T1984-2003《高壓交流斷路器》國內新標準依據，以DL/T846.3-2004《高壓開關綜合測試儀》中華人民共和國電力行業標準為參考設計研發；
      （2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
      （3）可實測行程和自定義行程；
      （4）能夠?qū)崿F(xiàn)開關的單合、分、合分、合分合操作；
      （5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，自動保存數據，提供后期查詢，也可現場打印所有數據及運動曲線圖；
      （6）采用漢字提示以人機對話的方式操作；
      （7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
      （8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置及測試數據；
      （9）機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；
    （10）能自動判別操作類型（合閘或分閘操作）并漢字提示；
    （11）開關的動作控制分內部控制（本機發出合分閘命令），外部控制（外部控制對線圈通電）和手動合分，手動合分時無線圈帶電信號；
    （12）能動態為您分析出斷路器每一運動點的時間、行程、速度之間的關系；
    （13）可為您配置筆記本電腦及儀器上傳軟件，實現網上查閱和辦公室打印。

三、技術指標
      （1）環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器（即可在室外使用）。
      （2）型式：便攜式
      （3）包裝：鋁合金
      （4）尺寸與重量：
               主機：長435×寬315×高225(mm)     重量：6.6kg
               附件：長385×寬315×高155(mm)     重量：3.7kg

      （5）工作電源：AC220V ±10％                頻率：50Hz±5％
      （6）環境溫度：-10℃～40℃                    相對濕度：≤85％
      （7）絕緣電阻：≤2MΩ
      （8）介電強度：電源進線對機殼能承受 2.0KV 3分鐘的耐壓測試。
      （9）時間測試范圍：1～999.9ms            分辯率：0.1ms
    （10）速度測試范圍：15m/s                     分辯率：0.1m/s
    （11）行程測試范圍：1～750 mm             分辯率：0.1mm

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
