CST-50沖擊試樣缺口投影儀

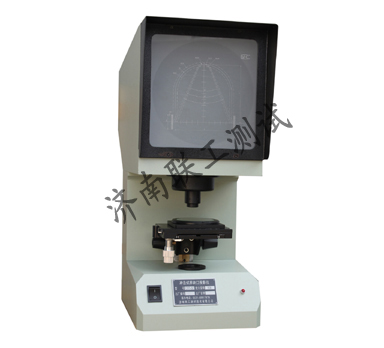

產品名稱： CST-50沖擊試樣缺口投影設備型號：CST-50 產品描述：一、主要用途 CST-50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》中對沖擊試樣的要求而設計，開發的一種專用余檢查夏比V型或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，一確定被檢測的沖擊試樣缺口加工是否合格，對比直觀，操作簡單，效率高。是理化試驗室的必備專用設備。該試驗設備屏幕上標有明顯刻度，可精確讀出缺口誤差。二、主要技術參數 1. 投影屏直徑： 200mm 2. 工作臺轉動范圍：0-360° 3. 工作臺尺寸：方工作臺尺寸： 110×125mm，圓工作臺直徑： 90mm 工作臺玻璃直徑：70mm 4. 工作臺行程：縱向：±10mm 橫向：±10mm 升降：±12mm 5. 放大倍數： 50X 6. 光源： 12V 100W（鹵鎢燈） 7. 電源： 220V 50Hz 150W 8. 外型尺寸： 515×224×603mm 9. 重量：約18Kg
