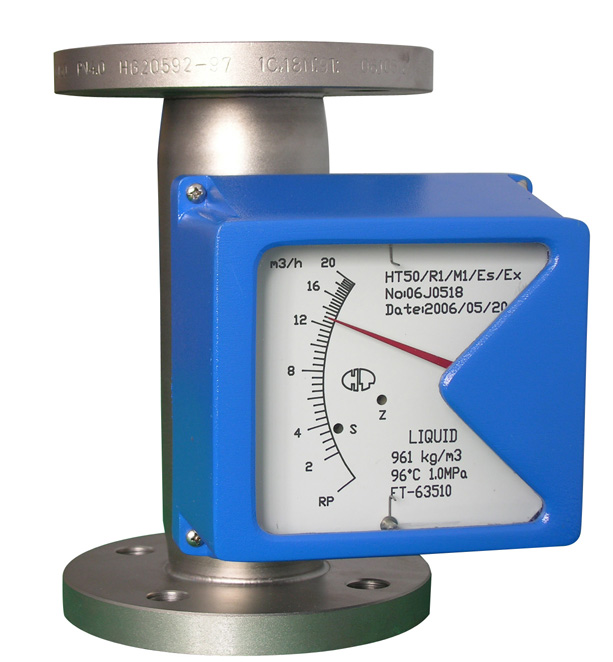

- WF-TF-C金屬管浮子流量計 概述 WF-TF-C金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體，氣體以及蒸汽的流量。特別適宜低流速小流量的介質流量測量。智能金屬管浮子流量計有就地顯示型和智能遠傳型，支持多種輸出協議，為用戶提供了非常廣闊的選擇空間；另外該儀表采用16位微處理器及高質量工業化組件，保證了流量計在各種應用場所的優良性能。多年來，金屬管浮子流量計的各種優良性能和可靠性，以及較好的性能價格比，受到了石化，鋼鐵，冶金輕工，食品，制藥，水處理等行業的青睞。 金屬管浮子流量計工作原理 WF-TF-C金屬管浮子流量計的構造是在一根截面積自下而上逐漸擴大的垂直錐形金屬管1內，裝有一個能夠旋轉自如的由金屬或其它材質制成的轉子2（或稱浮子）。被測流體從金屬管底部進入，從頂部流出。 當流體自下而上流過垂直錐形管時，轉子受到兩個力的作用：一是垂直向上的推動力，它等于流體流經轉了與錐形管間的環形截面所產生的壓力差；另一是垂直向下的凈重力，它等于轉子所受重力減去流體對轉子的浮力。當流量加大使壓力差大于轉子凈重力時，轉子就上升。當壓力差與轉子的凈重力相等時，轉子處于平衡狀態，即停留在一定位置上。在金屬管外表面上刻有讀數，根據轉子的停留位置，即可讀出被測流體的流量。 轉子流量計是變截面定壓差流量計。作用在浮子上下游的壓力差為定值，而浮子與錐管間環形截面積隨流量而變。浮子在錐形管中的位置高低即反映流量的大小。 流量范圍表 口徑 水（L/h） 空氣（m3/h） 壓力損失（Kpa） 材質RRO RRI RL 材質PTFE 材質RRO RRI RL 材質RRO RRI RL 材質PTFE 15 2.5-25 0.07-0.7 6.5 4-40 2.5-25 0.11-1.1 6.5 5.5 6-60 4-40 0.18-1.8 6.6 5.5 10-100 6-60 0.28-2.8 6.6 5.6 16-160 10-100 0.4-4 6.8 5.8 25-250 16-160 0.7-7 7.2 6.1 40-400 25-250 1.0-10 8.6 6.1 60-600 40-400 1.6-16 11.1 7.3 25 100-1000 60-600 3.0-30 7 5.9 160-1600 100-1000 4.5-45 8 6 250-2500 160-1600 7-70 10.8 6.8 400-4000 250-2500 11-110 15.3 9.2 50 600-6000 18-180 8 1000-10000 400-4000 25-250 11 6.8 1600-16000 600-6000 40-400 16.2 9.4 2000-20000 1000-10000 60-600 16.2 14.5 80 2500-25000 1600-16000 60-600 8.2 6.9 4000-40000 2000-20000 100-1000 9.5 8.1 5000-50000 2500-25000 150-1500 9.5 8.1 100 6000-60000 4000-40000 180-1800 8 9.8 8000-80000 5000-50000 300-3000 10 9.2 125 10000-100000 8000-80000 300-3000 10 8.5 25000-125000 10000-100000 12.2 10.1 150 25000-125000 10000-100000 11 9.2 30000-150000 25000-125000 13.2 12.1 DN65 流量40m3/h，流量大于30m3 DN32流量10m3/h，流量1m3/h，流量大于5m3 DN40流量12m3/h，流量1m3/h 【標題】【主變量】【變量1】【變量2】【變量3】 【圖片】【圖片】 公司介紹： 青島萬安電子技術有限公司是集設計，生產，銷售于一體的公司。自成立以來，與國內多個企業建立了長期的合作關系，得到的業內人士的廣泛好評。 青島萬安電子技術有限公司設兩個銷售部門1、設備部：主要經營各種儀器儀表，例如：氣體羅茨流量計，氣體渦輪流量計，渦街流量計，預付費蒸汽流量計，定量控制器，電磁流量計，差壓式流量計，容積式流量計。以及承接與儀器儀表相關的工程項目。2、電氣部：主要從事工業自動化系統和管理系統的集成，觸控產品，遠程監控系統，工程項目的設計、施工等。長期以來，我公司與各大儀器儀表，電氣廠家合作，建立了互惠互利的合作關系。 在科學技術飛速發展的新時代，青島萬安將與時俱進，抓住機遇，不斷創新，共創美好的明天! 主營：渦街流量計廠家，電磁流量計廠家，渦輪流量計廠家，預付費蒸汽流量計廠家，定量控制器廠家，分析儀器廠家，氣體監測設備廠家，氣體流量計，液體流量計，氣體液體流量計，氣體羅茨流量計，氣體腰輪流量計，渦街流量計，電磁流量計，孔板流量計，橢圓齒輪流量計，金屬管浮子流量計，電氣自動化控制系統，電氣系統集成，定量控制器，電氣控制柜，PLC單片機編程設計
