SK-TYM3040E 太陽模擬器

這真不是您需要的產品？
品　　牌：
盛科SEEKE

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：
太陽模擬器使您能夠不受天氣和季節影響地測試和開發太陽能集熱器，比以往更快、更高效、更全面。在完全模擬陽光和室內外條件下，對太陽能系統和先進的建筑圍護結構進行準確和可重復的測試。

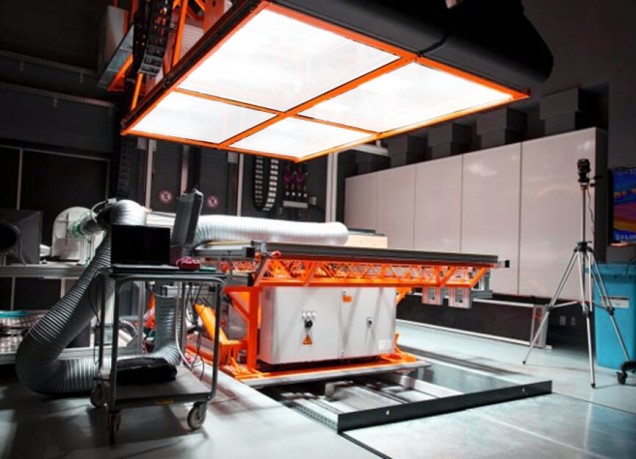

SK-TYM3040E 太陽模擬器 SK-TYM3040E 太陽模擬器使您能夠不受天氣和季節影響地測試和開發太陽能集熱器，比以往更快、更高效、更全面。在完全模擬陽光和室內外條件下，對太陽能系統和先進的建筑圍護結構進行準確和可重復的測試。它由兩個主要系統組成： ?大型太陽能模擬器旨在再現自然陽光，以測試各種太陽能系統，如光伏模塊、光伏/熱模塊（如JMSB太陽能系統）、太陽能空氣收集器、太陽能水收集器和一系列建筑集成太陽能系統。一、設備特性： 1、高精度激光校準均光格柵可保證光照均勻性，減少實驗檢測誤差； 2、全自動控制調光，可程式調光，無需如果手動調光造成輻照不均勻； 3、進口大功率氙燈壽命長達2000小時； 4、可以全自動完成太陽能電池板的電流、電壓、功率、發電量、溫升等參數檢測； 5、可以全自動完成太陽能集熱器性能試驗； 6、全工控機控制，無需人工調節，強大軟件功能，自動保存實驗數據，生成檢測報告； 7、水冷式光源電源結構，可以24小時不間斷運行，保證設備高穩定性. 八、自動均光度校準程序，可以進一步提高實驗數據的準確性。適合標準： GB/T4271-2021《太陽能集熱器性能試驗方法》 GB/T6424-2021《平板型太陽能集熱器》 GB/T17851-2021《真空管型太陽能集熱器》 EN 12975:2006 ISO 9806-1:1994 二、設備簡介太陽模擬器是我公司根據多年太陽模擬器生產經驗開發的矩陣式模擬光源（稱人造太陽），專用于太陽能產品室內測試的實驗設備。系統具有操作簡單、使用方便，安全可靠的特點。模擬器光源采用(12)組獨立的線光源，組成矩陣式結構，光源的個數、位置、光強都靈活可調，以保證有效輻照面積內的光均勻性和穩定性。采用主機現場與微機網絡聯合定時控制功能，可以手動或自動啟動光源，定時控制發光時間，為保證光源質量，用太陽輻射儀實時監測光源的輻射及亮度，由于氙燈照射溫度較高，設有測溫報警功能以保證系統的安全。該產品適用于檢測中心，科研機構，太陽能產品生產廠家等單位。三、技術參數 3.1光學性能參數：光不均勻度：5% 光不穩定度：0.5%/h （自動動恒定光功率）光輻照度范圍：600~1200W/㎡調光方式：全自動控制調光，可程式調光，無需如果手動調光造成輻照不均勻光源啟動方式方式：全自動點亮有效輻照面積：3m×4m 氙燈壽命：2000小時光源輸出：平行光照射（通過反光罩形成平行光，平行光能量大于80%）光源類型：球形氙燈燈光長度：0.42米/支冷卻方式：中壓風機對燈管表面強制高風速冷卻矩陣式發光裝置升降臺： a.采用整體式框架結構，安裝方式采用兩個電動升降機來實現模擬器上、下行程調節及前后角度的調節，來達到多角度測試的目的。 b.全部鋼制結構，表面防腐處理，噴塑工藝 c.升降調整可以手動開關或自動控制，通過改變兩面高度，調整平面角度(0~90度) 3.2電氣性能與環境參數供電方式：交流380V±5%，三相五線制進線額定功率：模擬器工作功率：85kW 房間降溫功率：50kW 總功率：135kW 工作環境：室內面積:200平米以上，高度:6米以上環境溫度: 10~40℃，環境濕度:小于70%RH 四、系統組成及功能 1、矩陣式發光裝置 1．選用超高氣壓短弧氙燈做光源。其共性是發光體尺寸小，呈線狀，亮度高，容易被光學系統處理成便于使用的平行光源。氙燈的光譜是從紫外、可見到紅外的連續光譜，在可見區與太陽光譜極其相似，并且輻射光強度可調。 2．發光裝置支架箱體及光路調節采用鋼制結構，自動調節升降（0～1.5米）與照射角度（0～90°） 3．采用高反射率反光板（反射率大于90%），成光學弧型角度，可將光源反射成平行光發出。 4．大功率中壓風機，對燈管表面強制高風速冷卻，可對太陽能熱水器、集熱器、電池板、太陽能發電站等產品進行直接照射。 2、主機電源控制柜系統配用自主研發的高精度、高可靠性的精密光學儀器級專用電源，有別于普通的照明級氙燈電源，系統即將配備的最新設計的電源具有如下特點： ? （1）LCD大屏幕液晶顯示屏，便于讀取工作數據；（2）精密光反饋裝置，使光脈動比普通系統降低一個數量級；（3）自動觸發，全新設計高可靠電子觸發裝置，您完全不必擔心普通電源不易觸發的苦惱；（4）燈泡已使用時間顯示，便于掌握更換燈泡的時間以及不同品牌燈泡品質的比較；（5）可按工作計劃預約定時啟動，工作時間預約，定時關機，調節發光強度等功能；（6）自動記錄與顯示：發光輻射強度，各點溫度，工作時間等數據；（7）微機通訊接口：標準RS232/USB/RS485通訊接口，可用微機同時監測與遙控光源； 3. 高壓電源控制柜由于氙燈點亮需要3萬伏直流高壓激發完成，因此設有高壓裝置。采用高壓電源對每只燈管獨立控制，電源間形成網格結構以屏蔽之間干擾，兩臺風機對電源進行風冷降溫，金屬結構機柜對高壓形成屏蔽，裝有漏電保護器以保證工作安全。 4. 太陽模擬系統智能控制柜它是模擬器系統的控制核心，智能控制柜安裝在操作室內，對模擬器的所有操作全部由其完成，可以控制各路光源開閉，光源亮度，遙控升降臺的位置，還可以監測系統的安全工作狀態。 5. 高精度激光校準均光格柵光源的均勻性是太陽模擬器的重要指標，一般通過調整每只光源的亮度與位置只能改變大的均勻誤差。但精密均勻性調整必須通過光源均光板完成。均光板是一種金屬網格狀的透光裝置，是我公司的專利產品，通過改變網格的密度，實現各點光的均勻性的調整，調整精度很高。其采用不銹鋼材料，耐高溫，不影響光譜質量，安裝在距離光源0.6米的矩陣式發光裝置上，經過均光板發出的光源均勻性較好，照射集熱器表面，滿足試驗要求。 ? 6、模擬光源的自動控制系統系統設有現場微機與手持移動雙重控制功能。 1.監測計算機運行模擬光源控制軟件實現對模擬器的開關，角度調整，升降，運行狀態實現自動控制。工作數據連續存儲，異常狀態自動報警。 2.手持監控儀不但可以檢測模擬器的工作狀態，輻射強度，環境溫度，風速等指標，還可以控制光源點亮，升降臺角度調整，實現模擬器的全自動操作。又可以聯網在異地實現遠程控制。讓測試人員遠離模擬器輻射傷害對設備進行遙控。測量要素為:風速，風向，氣流，環境溫度，環境濕度，太陽輻射，露點，海拔高度，位置經度緯度，電子羅盤，時間，GPS等指標并可以登錄互聯網。外形尺寸:148*60*28 (mm) 整機重量: 200g 顏色:黑色溫度：測量通道：4路；測溫范圍：0~150℃；精度：±0.2℃ 太陽輻射強度：測量通道：1路；光譜范圍：280~3000nm；功率范圍：0~2000W；測量精度：＜5% 工作電流：通量：3路；指針式電流表：測量范圍：0~300A 狀態指示：12路指示燈顯示工作狀態五、氙燈使用（1）使用氙燈時，不可用手觸及燈管泡殼，點燃前用酒精棉球擦洗泡殼，以防手汗、油污、灰塵沾污泡殼，點燃后高溫會造成燈管玻璃結晶失透，影響光通量和壽命。（2）安裝時不允許用手夾持氙燈泡殼，不允許有壓力或扭力作用于泡殼，應用一只手夾持氙燈極管，另一只手用扳手旋緊六角螺帽。并注意，不可用力過大，以防氙燈破裂。（3）氙燈正負極絕對不能接反，否則點燃幾分鐘后氙燈即報廢。氙燈工作電流大，電路引線保證良好接觸，必須定期檢查接頭情況，以免發熱，燒壞氙燈。（4）氙燈壽命與開關次數有一定關系，開關次數減少，壽命就增加；反之，則加速泡殼發黑，縮短壽命。六、安全需知電源要求：交流380V，50A, 50/60HZ，三相五線制進線，要求廠區供電帶漏電保護功能。設備需確保接地，設備接地是安全操作的保證，地線缺少可能導致安全事故，在缺乏接地保護的情況下，所有可接觸到的金屬導體（包括看似絕緣的開關旋鈕和扶手）都可能是帶電的，可能對操作人員造成電擊。不要在有可燃氣體的環境中操作設備。設備運行中可能產生電火花，為了防止氣體燃燒，請勿在此環境中操作。本設備請勿移除面板和蓋板，設備內部具有高壓電和熱源，為了避免人身傷害，請勿打開面板操作，在操作前請確保面板和蓋板正確安裝好。
