一、產品介紹

該電能質量分析儀可以測量三相電的一些特性：

測量三相全參數：三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數、頻率等；
   三相電流矢量和、三相電壓矢量和、三相電壓相序；
   三相電壓、電流奇次、偶次諧波含量；31次諧波含量；總諧波含量；
   三相電壓、電流零序、正序、負序值；電壓、電流不平衡度；
   31次諧波測量、電網質量分析(電壓電流不平衡度，電壓電流序量等)。

可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度0.5級。

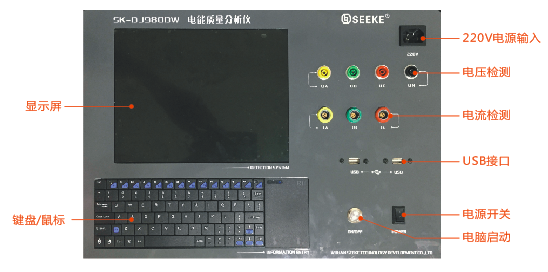

與用戶的交互界面包括，液晶顯示界面，上位機顯示。

二、產品基本配置

主機一臺(箱)

    600:5鉗形電流互感器   3把

電壓檢測線   4根(配件箱一只)

電源線  1根

上位機軟件光盤   1張

說明書一本

合格證

三、注意事項

a.使用測試電壓不超過400V。

b.電流不超過互感器的額定值。

c.注意用電過程中的用電安全。

四、技術參數

   接線：三相四線

    電壓：

量程：AC400V

過載：持續:1.2 倍，瞬時:2 倍/1S

功耗：＜0.3VA

阻抗：＞1.8MΩ

精度：RSM 測量，精度 0.2 級

電流：

量程：直接測量：AC 5A  互感器：AC600A

過載：持續:1.2 倍，瞬時:10 倍/5S

功耗：＜0.4VA

阻抗：＜15mΩ

精度：RSM 測量，精度:0.2 級

頻率：45-65HZ，精度:±0.02HZ

功率：有功功率 0.5 級、無功功率 1 級、功率因數 0.5 級

電能：有功電能 0.5 級、無功電能 1 級

諧波：電壓及電流 2~31 次諧波，精度 1%

工作環境：工作溫度:-10-55℃，儲存溫度:-20-85℃

安全：絕緣:信號、電源、輸出端子對殼電阻＞5MΩ

耐壓:信號輸入、電源、輸出間＞2KV

工作電源：220V  50Hz
