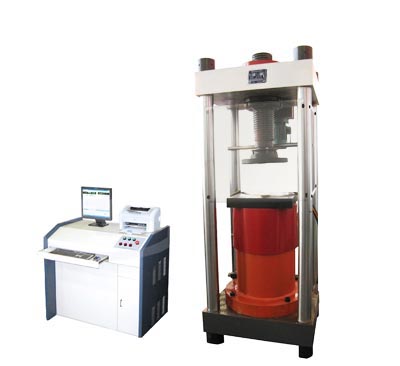

產品規格： YAW-2000B 3000B
微機控制電液伺服壓力試驗機
產品功能：
主要用于混凝土、膠砂、構件、巖石、管樁、建材制品等抗壓測試及研究。
也可用于各種金屬、非金屬及復合材料。
精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。
具有載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
根據GB及ISO、JIS、ASTM、DIN、BS等國際標準進行試驗和提供檢測數據。
自動完成材料的最大承載力、強度等檢測參數。
重要特點：
1、四立柱結構，液壓缸下置，剛性高，穩定性好。
2、伺服測控系統，實現等速率自動加載、恒試驗力保持、循環加載卸荷。
3、自動、手動、定荷操作。
4、雙控雙向液壓油缸，快速試驗，快速返回。
5、安全防護。
測控系統：
試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。
控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。
過程再現和數據再分析、曲線放大、比較、遍歷。曲線可自由放大和縮??；滿度自調。
操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。
標準模塊；權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。
操作提示和向導功能。
數據庫采用ACCESS格式，數據庫中備有多種試驗方法、標準。
電路板采用光電隔離設計，具有抗干擾能力強的特點。
靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并打印。
網絡數據庫管理。
多重保護功能:
油缸限位保護；液壓系統過載溢流保護；試驗力過載保護；過流、過壓保護；
試樣破斷時安全保護；操作提示向導保護；試驗結束自動保護。
重要參數：
|
YAW-2000B / YAW-3000B
|
|
1
|
最大試驗力 |
2000kN
|
3000kN |
|
2
|
試驗力示值相對誤差 |
≤示值的±1%
|
|
3
|
試驗力測量范圍 |
2%～100%F.S
|
|
4
|
試驗力分辨力 |
0.01KN
|
|
5
|
等速應力控制范圍 |
2～60 N/mm2·S-1
|
|
6
|
應力速率誤差 |
≤±5%
|
|
7
|
等速應變控制范圍 |
0.00025/s～0.0025/s
|
|
8
|
應變速率誤差 |
≤±5%
|
|
10
|
位移分辨力 |
0.01mm
|
|
11
|
加荷速率 |
600N/s～60kN/s；計算機自動控制顯示
|
|
12
|
活塞行程 |
0-200mm
|
|
13
|
活塞位移速度 |
≥60mm/min
|
|
14
|
壓盤間距 |
0-450mm
|
|
15
|
球形上壓盤 |
￠300mm
|
|
16
|
方形下壓盤 |
400x400mm
|
|
17
|
立柱間距（LW） |
500x400mm
|
|
18
|
油泵額定流量 |
7.5L/min
|
|
19
|
機架結構 |
四柱、油缸下置、導向、高剛性
|
|
20
|
電源電壓 |
～380V±10% 50Hz（須可靠接地）
|
|
21
|
機器功率 |
3.0kW+1.1Kw
|
|
22
|
機器尺寸（LWH） |
700x970（后置電機）x1800mm
|
|
23
|
油源系統（LWH） |
1200x800x1100mm
|
|
24
|
機器重量 |
≈1200kg
|
主要配置：
|
名 稱
|
內 容
|
備 注
|
|
負荷機架
|
四柱、油缸下置、導向、高剛性
|
1臺
|
|
油源系統
|
國際主流
|
1套
|
|
測控系統
|
HRJ-test全數字閉環、多通道
|
1套
|
|
測力傳感器
|
|
1只
|
|
球形上壓盤
|
￠300mm
|
1只
|
|
方形下壓盤
|
400x400mm
|
1套
|
|
安全防護罩
|
透明有機玻璃
|
1套
|
|
落灰斗
|
|
1只
|
|
膨脹螺栓
|
|
1組
|
|
計算機
|
主流品牌
|
1臺
|
|
隨機工具
|
|
1套
|
|
技術資料
|
說明書、裝箱單、合格證、服務單
|
1套
|
|
試驗機軟件
|
中文版
|
1套
|
