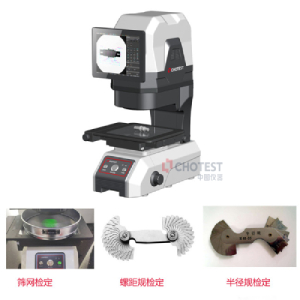

中圖儀器一鍵式快速尺寸測量儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速準確測量。使用遠心鏡頭時，即使被測工件有段差，成像焦點仍然清晰，成像大小始終如一，而采用影像儀等設備測量時必須多次對焦。

搭載光學非接觸式測頭，在CNC模式下，一鍵式快速尺寸測量儀可一鍵自動完成工件的二維平面尺寸、高度尺寸、平面度等參數的精密快速測量，即一鍵式2.5D測量。

· 即使有段差焦點仍然清晰，測量時無需進行嚴格的焦點調節，即可進行正確的測量；

· 即使有段差大小始終如一，測量時無需擔心測量對象的凹凸不平；

· 全是也范圍內圖像無畸變，測量時無需擔心測量對象所放的位置；

· 自動識別邊緣進行亞像素處理，滿足在大視野下亞像素級別的高精度測量。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.中圖儀器一鍵式快速尺寸測量儀支持公差批量設置、比例等級劃分、顏色自定義管理。
