KXH127C礦用隔爆兼本安型岔位指示器廠家精品全面熱購

這真不是您需要的產品？
品　　牌：
順達

直接提問 | 回首頁搜
出廠價：
1250

主要規格：

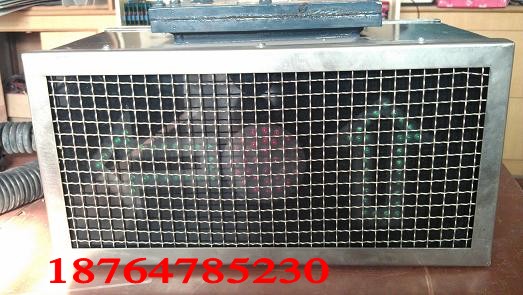

KXH127C礦用隔爆兼本安型岔位指示器

用　　途：
KXH127C礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生

KXH127C礦用隔爆兼本安型岔位指示器我公司業務遍布全國各地，在各個地區都有銷售網點，生產的產品型號齊全，證書齊全、資質齊全全部按照國家標準生產，質量“三包”服務周到，顧客訂貨會簽訂法律合同，我們還有專業的售后服務，服務人員上門服務，歡迎您來選購！ 1.1 產品特點 KXH127C礦用隔爆兼本安型岔位指示器（以下簡稱岔位指示器），為礦用隔爆兼本質安全型，適用于煤礦井下有瓦斯及煤塵爆炸危險的軌道線路道岔,配接軌道傳感器后,工作狀態根據軌道道岔位置，發出語言提示和光顯信號，作為道岔位置指示，警示行人或車輛避免事故發生。本產品主回路為隔爆電路，燈光顯示和語言報警喇叭為本安回路。 1.2防爆型式、防爆標志防爆型式：礦用隔爆兼本質安全型防爆標志：Exd[ib]I 1.3本產品執行標準 GB3836.1-2000 爆炸性氣體環境用電氣設備第1部分: 通用要求 GB3836.2-2000 爆炸性氣體環境用電氣設備第2部分: 隔爆型“d” GB3836.4-2000 爆炸性氣體環境用電氣設備第4部分: 本質安全型“i” MT287-1992 煤礦信號設備通用技術條件 Q/HRJD03—2009 KXH127C礦用隔爆兼本安型岔位指示器 1.4產品型號及其含義： KX H 127 C ——— 岔位； ————— 額定工作電壓（V）； ——————- 信號指示； ———————— 礦用信號設備； 1.5基本參數 1)額定工作電壓：AC 127V 2) 電壓適應能力：75%—110% 3) 額定工作電流：AC 0.10A 4）本安參數 a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH b. 指示燈：開路電壓DC16V，Io: 155mA。喇叭：開路電壓AC5.5V，短路電流910.00 mA。 c.傳感器：電源DC12V 輸出：NPN晶體管e極輸出 5）過流保護動作值為155 mA，短路電流穩定值≤155mA。 6）本產品通過電纜線與交流127V動力線相連接，電纜采用3×1.5mm2 礦用電纜，電纜連接長度為5m,分布電容≤0.1uF/km，分布電感≤1mH/km。 7）語音報警聲級強度：≥85dB（A） 8) 光信號應在黑暗中20m處清晰可見。 9) 長期工作制。 1.6使用條件岔位指示器在下列條件下應能正常工作： a)海拔高度不超過2000m(80～110)Kpa； b)環境溫度：0℃～＋40℃； c)平均相對濕度：不大于95%（＋25℃）； d)煤礦井下有甲烷、煤塵爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合； e)無顯著振動和沖擊的環境。 2 外形尺寸及重量外形尺寸：600mm×200mm×250mm 重量：15.5kg 3 結構特征岔位指示器為隔爆兼本質安全型設計，由隔爆腔、本安腔、電源板、主機板、顯示板、防水喇叭構成。隔爆腔與本安腔通過隔爆型組合接線端子連接，殼體兩側為兩個進線裝置，一個與隔爆腔相連，一個與本質安全腔相連。內腔為隔爆腔，內裝有主電路板及接線端子。外腔為本安腔，裝有防水喇叭、顯示板。 4 工作原理岔位指示器主要有三部分組成，主電路部分、語音電路部分和顯示部分組成。信號輸出分為語音信號和光顯信號。岔位指示器的光信號由紅綠雙色發光二極管組成，排列成圓環和箭頭形狀。本質安全采用雙重過流過壓保護。岔位指示器額定工作電壓為AC127V，經變壓器降壓整流后給主電路板提供各部分工作電壓，信號輸入為控制器或外接位置傳感器配接后，當道岔位置到達左側與傳感器CHGQ1接觸時，繼電器J2吸合，直行指示符號↑（綠燈）亮；當道岔位置到達右側與傳感器CHGQ2接觸時，繼電器J1吸合，支行指示符號→（綠燈）亮；左右均未到位，故障指示符號○（紅燈）亮，同時語音芯片工作，發出“道岔不到位，請停車檢查”的語音警示，提醒工作人員檢查處理。原理框圖見圖一直行指示傳感器1 隔爆腔圓形指示傳感器2 主電路支行指示 AC127V 揚聲器聯系人：鄭飛電話：18764785230 QQ :1463884337
