七維航測李清霜供應154N-005G-RT/R 充硅油壓力傳感器

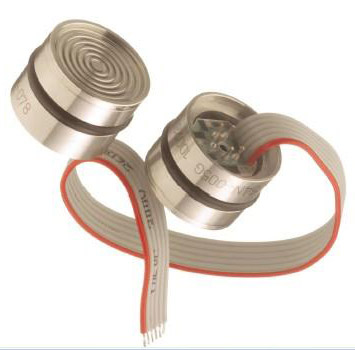

產品說明154N型壓力傳感器是一種經過補償、并且與介質兼容的硅壓阻式傳感器，其外殼采用316不銹鋼封裝結構。外界壓力通過316不銹鋼鋼膜及內部灌充硅油傳遞到傳感器件敏感元件上。154N型壓力傳感器可應用于低壓場合。通過對陶瓷基座上的厚膜電阻進行激光修阻，可以實現對傳感器的溫度補償及零點偏差調整。陶瓷基地上還提供了一個經激光修正的增益調節電阻使傳感器在經過外部差分電路放大后達到統一的輸出值，并可控制在±1%可換性范圍內

產品特點：

u O型圈密封結構

u ±0.1%非線性

u 補償溫度范圍：-20℃~ +85℃

u ±1.0%互換性量程

（需接增益調節電阻）

u 固態結構，性能可靠

u 低功耗

應用

u 醫療儀器

u 過程控制

u 污水處理

u 制冷/壓縮設備

u 壓力變送器

u 液位測量

外形尺寸圖：

原理圖：

性能參數：

選型：

特點：
⊙低壓壓力：1PSI(7KPa)
⊙O型密封圈或螺紋連接
⊙螺紋接口
⊙恒流供電
⊙采用超穩硅壓阻應變片技術
⊙適用于液體和氣體工作環境
⊙OEM定制
⊙高性能，高穩定性
⊙激光修正補償

應用：
⊙OEM定制                        ⊙工廠自動化
⊙大氣壓力                         ⊙試驗過程監測
⊙海洋檢測                         ⊙壓力變送器
⊙氣體測量                         ⊙液位系統
⊙過程控制                         ⊙供暖，通風，制冷，
⊙生物醫療測試                   ⊙壓縮機

產品詳介：

82N

電氣連接:導線、焊盤、導線帶、導柱
類型：表壓，絕壓
特點： 激光修正補償，O形圈密封結構，外徑19mm
供電電源：1.5mA
輸出：0～100mA
精確度： ±0.1%非線性
工作溫度范圍：-40℃~125℃（補償溫度：-20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型應用：生化儀器，過程控制，海洋監測，壓力變送器，液位檢測

85超穩

電氣連接： 導線、焊盤、導線帶、導柱
類型： 表壓，絕壓
特點： O形圈密封結構，激光修正補償，外徑12.6mm，多種螺紋或焊接式壓力接口
供電電源： 1.5mA
輸出： 0～100mA
精確度： ±0.1%非線性
工作溫度范圍：-40℃~125℃（補償溫度： -20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位檢測

85-齊平膜

電氣連接：導線、焊盤、導線帶、導柱
類型： 表壓，絕壓
特點： O形圈密封結構，激光修正補償，齊平膜式，外徑12.6mm
供電電源：1.5mA
輸出：0～100mV
精確度：±0.1%非線性
工作溫度范圍：-40℃~125℃ （補償：-20～85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位檢測

86超穩

電氣連接：導線、焊盤、導線帶、導柱
類型：表壓，絕壓
特點：O形圈密封結構，激光修正補償，外徑15.8mm
供電電源：1.5mA
輸出：0～100mV
精確度： ±0.1%非線性
工作溫度范圍：-40℃~125℃（補償溫度：-20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位檢測

87N

電氣連接： 導線、焊盤、導線帶、導柱
類型： 絕壓，高壓
特點： O形圈密封結構，多種螺紋壓力接口
供電電源：1.5mA
輸出： 0～100mV
精確度： ±0.25%非線性
工作溫度范圍：-40℃~125℃（補償溫度：-20℃~85℃）
量程：0～1000，3000，5000（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位檢測

96超穩

電氣連接：導線、焊盤、導線帶、導柱
類型： 表壓，絕壓
特點： O形圈密封結構，激光修正補償，螺紋壓力接口，體積小
供電電源： 1.5mA
輸出：0～100mV
精確度： ±0.1%非線性
工作溫度范圍： -40℃~125℃ （補償：-20～85℃）
量程：0-15，30，50，100，300，500（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位檢測

84

電氣連接： 導柱
類型：表壓，絕壓
特點：O形圈密封，激光修正補償，外徑19mm
供電電源：1.5mA （恒流源）
輸出：0～100mV
精確度：±0.25%非線性
工作溫度范圍：-10℃~80℃（補償溫度：0℃～50℃）
量程：0-5，15，30，50，100，250 （Psi）
典型應用：生化儀器，壓力變送器，過程控制，海洋監測，液位檢測

154N超穩

電氣連接：導線、焊盤、導線帶、導柱
類型：表壓，絕壓
特點：O形圈密封結構，激光修正補償技術，外徑19mm
供電電源：1.5mA
輸出：0～100mA
精確度：±0.1%非線性
工作溫度范圍：-40℃~125℃（補償溫度： -20℃~85℃）
量程：0-5，15，30，50，100，300，500（Psi）
典型應用：壓力變送器，生化儀器，過程控制，液位計

如有類似需求，歡迎致電七維航測李清霜：130 5113 3406
