二次元影像測量儀具有多種數據處理、顯示、輸入、輸出功能，特別：1工作臺以圓轉工作臺的方式將工件擺正，使測量更快速方便！簡宜好學！ 配有激光定位功能，將產品需要測量部分快速準確的定位！提高測量效率等功能非常實用；儀器備有RS-232接口，與電腦連接后，采用測量軟件測繪圖形進行處理及輸出。

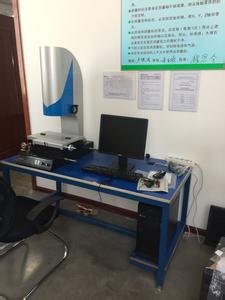

二次元影像測量儀型號：ADX-1012

二次元影像測量儀參數：
1、X、Y方向移動行程：200*100mm
2、Z軸升降范圍：160mm
3、X、Y最小顯示值：0.001mm
4、X.Y制造精度：（3+L/200）um
5、高清晰光學變倍鏡頭（放大倍數20-156倍可調）
6、SONY芯片43萬像素彩色高清晰度攝影機
7、源興影像式專用測量軟件YR-CSPC
8、儀器基座采用花崗石平臺/保證極高的穩定性
9、上、下光源均采用可調節亮度LED無影燈(軟件調節亮度/減少電氣元件損壞)
10、儀器重量：130KG
11、二次元專用桌（送）

二次元影像測量儀測量軟件介紹
1、自動測量功能：鼠標自動找直線、點選圓、框選圓區域自動圓、自動圓弧
2、手動CNC：在有夾具的情況下面可以進行半自動測量（測量效率遠高于同行）
3、輔助對焦：幫助找到最清晰時候的Z位置（輔助調焦提高測量精度）
4、圖片輸出：測量結果可以圖片的格式輸出（相當于數碼相機功能）
5、形位公差：圓度，直線度，平行度，垂直度，同心度
6、設置公差：可設置產品的實際尺寸超出范圍，超出則以紅色背景警示
7、CCD矯正：矯正圖像畸變
8、輪廓跟蹤：通過軟件自動計算出工件的輪廓并顯示出來（清晰顯示測量位置）
9、矢量繪圖功能：圖元字體可以無級的放大縮小
10、標注功能:半徑標注,直徑標注,角度標注,線性標注,對齊標注,文字標注,坐標標注
11、命令行：可以由命令行直接輸入坐標信息，生成點、直線、圓、圓弧等，滿足特殊需要
12、地圖測量：可把所拍的工件局部照片精密的整合成工件全圖，并保存為高像素的照片。還可打開以前所拍的地圖，直接進行繪圖、標注、修改等操作（合成大圖片）
13、虛擬測量：虛擬測量技術使影像測量軟件可脫離硬件機臺。在沒有機臺和產品的情況下，軟件同樣可以測量產品的尺寸（可以脫機測量）
14、二維抄數：可將產品外形描出，描出的圖形可轉入AutoCAD形成工程圖，可以做逆向工程
15、SPC分析：可以計算CA、CP、CPK、DRL、DRR、DR、MAX、MIN、AVG、RANGE、STD，并可以繪出X-R圖，散點圖，折線圖，柱狀圖等
