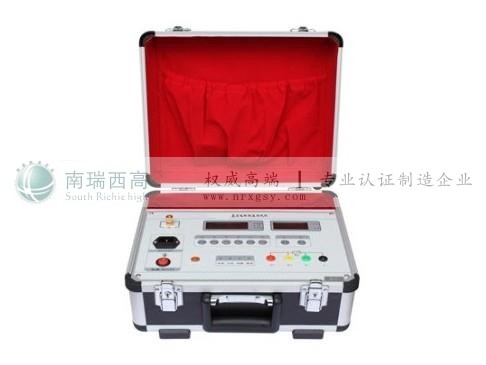

變壓器繞組直流電阻測試儀使用方法

這真不是您需要的產品？
品　　牌：

直接提問 | 回首頁搜
出廠價：
0

主要規格：

用　　途：

直流電阻試驗售后保障在直流條件下測量的電阻被稱作直流電阻，在發電廠和電力網中，經常都需要測量直流電阻。比如電機的電樞繞組的直流電阻，變壓器繞組的直流電阻，斷路器導電回路的直流電阻等。所以說，直流電阻測量是電氣設備交接，維修和預防性試驗中不可缺少的測試項目之一。所需要測量的電阻數值范圍很寬，約10－6～1017甚至更大范圍。測量電阻的方法很多，都有著各自的測量特點，適用于不同阻值的測量范圍，測量誤差也各不相同。因此，需要根據被測對象的特點及具體要求，選擇不同的測量方法。測量直流電阻的儀器設備，一般采用電壓表，電流表就行。如果測量的精確度要求比較高，則可以采用電橋，電位差計或數字式電阻表。在下圖中，列舉了高壓電氣試驗中測量只列電阻的主要方法及測量范圍和測量誤差。測量支流電阻的常用方法：電阻表法電阻表法，顧名思義就是用電阻表直接測量直流電阻。雖然這種方法可以直接讀取電阻的數值，但是其精確度不高，只能測量一個大致的范圍。使用這種方法的前提是對電阻值的精確度要求不高。電壓-電流表法電壓-直流表法也叫做直流電流電壓降法。這種方法也不能達到很高的精確度，但是它的測量條件與被測電阻的實際工作條件基本一致，特別適宜于測量非線性電阻。直流電位差計法直接電位差計法，適用于測量發電機定子繞組的直流電阻。它可以在不影響通過被測繞組的電流數值的情況下，得到準確的結果。電橋法電橋法是測量支流電阻的最常用方法，用到直流電橋，其體積小操作方便，適合攜帶。直流電橋分單臂電橋和雙臂電橋兩種。測量發電機定子繞組直流電阻后分析判斷測量結果的方法售后保障 (1)交接試驗標準規定：“各相或各分支繞組的直流電阻，在校正了由于引線長度不同而引起的誤差后，相互間差別不應超過其最小值的2％；與產品出廠時測得的數值換算至同溫度下的數值比較，其相對變化也不應大于2％”。　　　　在預防性試驗規程中要求；“汽輪發電機轉子繞組相或各分支的直流電阻值，在校正了由于引線長度不同而引起的誤差后相互間差別以及與初次(出廠或交接時)測量值比較，相差不得大于最小值的1．5％(水輪發電機為1％)。超出要求者，應查明原因”。其相間差別的相對變化的計算方法是，如前一次測量結果A相繞組比B相繞組的直流電阻值大1．5％，而本次測量結果B相繞組比A相繞組的直流電阻值大1％，則B相繞組與A相繞組的直流電阻值的相對變化為2．5％　　　　(2)各相或分支的直流電阻值相互間的差別及其歷年的相互變化大于1％時，應引起注意，可縮短試驗周期，觀察差別變化，以便及時采取措施?！　? 　　(3)將本次直流電阻測量結果與初次測得數值相比較時，必須將電阻值換算到同一溫度，通常歷次直流電阻測量值都要換算到20℃時的數值。　　　　(4)測量定子繞組的直流電阻值后，經分析比較，確認為某相或某分支有問題時，則應對該相或分支的各焊接頭作進一步檢查。其常用方法有直流電阻分段比較法、焊接頭發熱試驗法、測量焊接頭直流電阻法、渦流探測法及射線透視法，這些專門的方法須另外參閱有關資料。產品簡介 1、變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。在以前對直阻的測量均采用QJ44雙臂電橋來測量，而這類電橋的測量電流為毫安級，測量起來時間需要很長，而且精度也較低。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了NRZY-3A直流電阻快速測試儀。 2、本產品是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。該直流電阻快速測試儀具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組(12V)，交直流兩用，便于現場及野外測試。 3、本公司生產的直流電阻快速測試儀符合DLT 845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。產品別稱變壓器直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀、感性負載直流電阻速測儀、感性負載直流電阻快速測試儀、感性負載直流電阻測試儀產品特征 1、測試速度快：最大輸出充電電流可達3A，測量時能有效地補償大電感設備電流慣性，加速了鐵芯飽和從而縮短了充電時間，提高了測試速度，比傳統儀器單、雙臂電橋快幾百倍； 2、準確度高：本儀器除了采用先進的四端子測量法外，而且還采用先進的恒流電源技術，使得對感性負載充電電流保持在一個相對的穩定值，抗感能力穩定，抗干擾能力強，進而保證了測量準確度。并且采用國外進口優質元器件，測量結果準確度高，重復性好； 3、測量范圍廣：電阻測量范圍為1μΩ～2KΩ，量程廣； 4、交直流兩用：本直流電阻快速測試儀內附可充電電池組，交直流供電，便攜式設計，使用、攜帶方便。
